商品詳細
エアー駆動粉粒体ペレット搬送ポンプ
商品番号:M967F10-6-S
商品説明

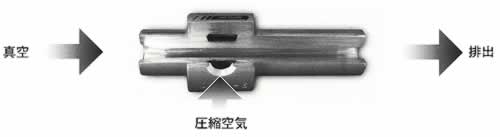

本器は圧縮空気により真空を発生させ、粉粒体及び液体等を吸引して搬送することができる。
■特長
●軽量小型で取り付けに方向性なし。
●シンプルな構造のためメンテナンスフリー
●ランニングコストが安い。
■用途
●穴あけ作業中の切粉除去・ヒューム及びミスト吸引排出
●最大φ50までの複雑な計上の部品の連続搬送
●粉末溶剤及び腐食性薬品の移動等々。
■仕様
●材質:アルミニューム・SUS316
●真空量:空気圧の調整でコントロール
●内径サイズ:1/4・3/8・1/2・3/4・1”・11/2”・2”
※流速・真空流量・真空圧・消費量は全て入力圧力0.56MPaの時
■寸法図
●軽量小型で取り付けに方向性なし。
●シンプルな構造のためメンテナンスフリー
●ランニングコストが安い。
■用途
●穴あけ作業中の切粉除去・ヒューム及びミスト吸引排出
●最大φ50までの複雑な計上の部品の連続搬送
●粉末溶剤及び腐食性薬品の移動等々。
■仕様
●材質:アルミニューム・SUS316
●真空量:空気圧の調整でコントロール
●内径サイズ:1/4・3/8・1/2・3/4・1”・11/2”・2”
品番 | 内径 (A) |
空気流速 (m/sec) |
真空流量 (l/min) |
真空圧 (mmHg) |
空気消費量 (l/mm) |
仕様 |
M967F2-3-A | 1/4 | 150 | 283 | 203 | 170 | アルミニューム |
---|---|---|---|---|---|---|
M967F3-6-A | 3/8 | 120 | 510 | 152 | 280 | |
M967F5-6-A | 1/2 | 110 | 850 | 254 | 680 | |
M967F7-6-A | 3/4 | 100 | 1.700 | 203 | 1360 | |
M967F10-6-A | 1” | 88 | 2.690 | 147 | 1360 | |
M967F15-6-A | 11/2” | 83 | 5.660 | 64 | 1360 | |
M967F20-6-A | 2” | 70 | 8.400 | 38 | 1360 | |
M967F2-3-S | 1/4 | 150 | 283 | 203 | 170 | SUS316 |
M967F3-6-S | 3/8 | 120 | 510 | 152 | 280 | |
M967F5-6-S | 1/2 | 110 | 850 | 254 | 680 | |
M967F7-6-S | 3/4 | 100 | 1.700 | 203 | 1360 | |
M967F10-6-S | 1” | 88 | 2.690 | 147 | 1360 | |
M967F15-6-S | 11/2” | 83 | 5.660 | 64 | 1360 | |
M967F20-6-S | 2” | 70 | 8.400 | 38 | 1360 |
- 商品名
- エアー駆動粉粒体ペレット搬送ポンプ
- カタログ品番
- M967F2-3-A
- 価格
- 価格:廃番
- 商品名
- エアー駆動粉粒体ペレット搬送ポンプ
- カタログ品番
- M967F15-6-A
- 価格
- 価格:廃番
- 商品名
- エアー駆動粉粒体ペレット搬送ポンプ
- カタログ品番
- M967F20-6-A
- 価格
- 価格:廃番
- 商品名
- エアー駆動粉粒体ペレット搬送ポンプ
- カタログ品番
- M967F3-6-S
- 価格
- 価格:廃番
- 商品名
- エアー駆動粉粒体ペレット搬送ポンプ
- カタログ品番
- M967F15-6-S
- 価格
- 価格:廃番
- 商品名
- エアー駆動粉粒体ペレット搬送ポンプ
- カタログ品番
- M967F20-6-S
- 価格
- 価格:廃番

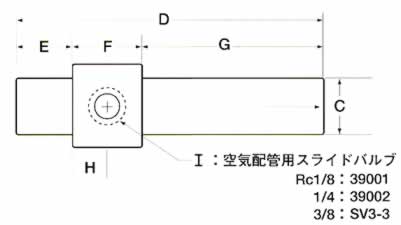

■寸法図
品番 | 内径A | B | C | D | E | F | G | H | Rcl |
M967F2-3-A | 1/4 | 32 | 19 | 89 | 19 | 25.4 | 44.5 | 12.7 | 1/8 |
---|---|---|---|---|---|---|---|---|---|
M967F3-6-A | 3/8 | 32 | 19 | 89 | 19 | 25.4 | 44.5 | 12.7 | 1/8 |
M967F5-6-A | 1/2 | 38 | 25.4 | 140 | 25.4 | 32 | 82.5 | 16 | 1/4 |
M967F7-6-A | 3/4 | 51 | 32 | 190.5 | 38 | 50.8 | 101.5 | 25.4 | 1/4 |
M967F10-6-A | 1” | 57 | 38 | 190.5 | 38 | 50.8 | 101.5 | 25.4 | 3/8 |
M967F15-6-A | 11/2” | 63.5 | 51 | 190.5 | 38 | 50.8 | 101.5 | 25.4 | 3/8 |
M967F20-6-A | 2” | 82.5 | 63.5 | 190.5 | 38 | 50.8 | 101.5 | 25.4 | 3/8 |
M967F2-3-S | 1/4 | 32 | 19 | 89 | 19 | 25.4 | 44.5 | 12.7 | 1/8 |
M967F3-6-S | 3/8 | 32 | 19 | 89 | 19 | 25.4 | 44.5 | 12.7 | 1/8 |
M967F5-6-S | 1/2 | 38 | 25.4 | 140 | 25.4 | 32 | 82.5 | 16 | 1/4 |
M967F7-6-S | 3/4 | 51 | 32 | 190.5 | 38 | 50.8 | 101.5 | 25.4 | 1/4 |
M967F10-6-S | 1” | 57 | 38 | 190.5 | 38 | 50.8 | 101.5 | 25.4 | 3/8 |
M967F15-6-S | 11/2” | 63.5 | 51 | 190.5 | 38 | 50.8 | 101.5 | 25.4 | 3/8 |
M967F20-6-S | 2” | 82.5 | 63.5 | 190.5 | 38 | 50.8 | 101.5 | 25.4 | 3/8 |
