SDカード風向風速データロガー(社内検査)
商品番号:M930T-420-DG24T
商品説明
●本風向風速計は、遠隔に設置した風向風速発信器により常時設定される風向/風速信号を受信します。
● 16方位に配列したLEDによる風向ドット表示、およびデジタルメーターによる平均風速及び瞬間/最大瞬間風速の切替表示を行います。
● 各要素は出力機能によりDC信号として交換出力します。
■特長
●ブラシレス構造の採用とプロペラやボディのプラスチック化により、起動風速が0.3m/sと低く微風(0.4m/s)から強風(70m/s)まで測定します。
●風速変動に対する追従性が飛躍的に向上し、距離定数は4.0m以下。(従来型8.0m)
●発信器から直線化されたアナログ信号を出力しますので、データロガー・記録計にダイレクトに接続。
●本体重量は3.2kgと小型軽量化(従来型5.9kg)。また取付方式は差込式とし、鋼管製の支柱に差込固定するだけなので、高所における脱着作業も簡単です。(オプションにより、従来のフランジ取付方式も可能です。)
●発信器から直接4~20mAを出力しますので、エ業プロセス制御アプリケーションに最適です。
また、信号の取り出しには磁気パルス(風速)、光エンコーダ(風向)を採用し、周囲温度の影響や経年変化の少ない高い信頼性を維持しています。
●風向風速発信器は、電流信号型とAC発電式を選択できます。
●電源は AC100Vと DCの選択ができ、 DC電源は12/24Vのバッテリーでの使用が可能です。
●瞬間風速は世界気象機関(WMO)と気象庁の標準である「3秒間平均風速方式」を採用しています。
●平均風速は1~600秒間で自由に設定できます。
1秒間平均風速設定でより瞬時値に近い風速表示も可能です。
●内部処理にて「単位ベクトル風向・風速」の表示・出力ができますので、気象統計や研究者向けのデータロガー変換器
としてもご利用が可能です。
●入手が容易なSDカードによるデータロガー機能を標準装備にしました。
●アイソレーションされていてノイズの影響が少ない4-20mA出力が標準装備です。
●警報接点も4chを標準装備し、さまざまな用途でご利用が可能です。(無電圧メーク(A)接点)
●RS-232Cに出力を標準装備していますので、別途観測ソフトを使用してPCパソコンに表示やデータ保存が可能です。

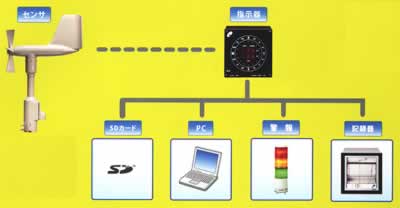

■新しいベーシック
単位ベクトル風向・風速の表示・出力が可能。
さらにSDカードによるデータロガー機能が標準装備された新しいベーシックタイプの誕生です。
①出力 RS-232C 別途ソフトでPC表示・保存可能 | |
②警報接点4ch 標準装備されてるので、様々な用途で使用可能 | |
③電源交直両用 電源:AC100V or DC12/24V |
■仕様
遠隔に設置した発信器によって測定した風向・風速信号をケーブルにより指示器へ高精度に伝送し、風向・風速の測定を行います。(SDカードで記録)
●発信器
品番 | M930T-420-DG24T | M930T-420-DG24T-K | ||||||||||
タイプ | 社内検定品 | 気象庁検定品 | ||||||||||
気象庁型式証明 | - | 第03503 号 | ||||||||||
検出方式 | 風速 | プロペラ型磁気パルス式(24PPR) | ||||||||||
風向 | 飛行機型矢羽根光エンコーダ式(分解能: 22.5°) | |||||||||||
信号取出し | ブラシレス | |||||||||||
起動風速 | 0.3m/s | |||||||||||
耐風速 | 90m/s | |||||||||||
測定範囲 | 風速 | 0.4m/s ~ 70m/s | ||||||||||
風向 | 0~ 540°Shift 24 分割-16 方位(標準) 0~360°16 方位(オプション) | |||||||||||
出力※1 | 電流 出力 | 風速 | 4~20mA DC / 0~70m/s | |||||||||
風向 | 4~20mA DC / 0~540° (または360°) | |||||||||||
許容負荷抵抗 | 600Ω以下 | |||||||||||
オプション出力 | 0~5V DC または0~1V DC | |||||||||||
パルス出力 |
| |||||||||||
精度 | 風速 | 6m/s 以下のとき±0.3m/s、6m/s 超過のとき±5% (気象庁規格) | ||||||||||
風向 | ±5° | |||||||||||
電源電圧 | 電流出力型 | DC24V±10% | ||||||||||
消費電流 | 約66mA(max.) | |||||||||||
環境条件 | -25~ +80℃ 全天候型(内部結露しないこと) | |||||||||||
耐サージ | 誘導雷等のサージ保護回路内蔵最大電流耐量: 10kV 8/20μs | |||||||||||
付属ケーブル | 0.75mm2× 6C MVVS L=20m (標準) | |||||||||||
外形寸法 | 681H × 442W×φ82 (ベース部分外形) | |||||||||||
本体質量 | 約3.2 kg | |||||||||||
外装処理 | ポリウレタン塗装 外装色:マンセル値5Y8/1.5 近似(ベージュ色) | |||||||||||
寸法図 | WP30-T-420 / WP30-T-420-K | |||||||||||
指示器 | 下記スペックをご確認ください。 |
●指示器
入力 | 入力信号 | 風向・風速共:4~20mA DC 電流信号型発信器(・WP30-T-420用) | |
入力レンジ | 風速 | 0~70m/s | |
風向 | 0~540°Shift (・WP30-T-420 540°出力) | ||
センサ供給電源 | DC24V±10% 電流信号型発信器(・WP30-T-420 用) | ||
測定範囲 | 風速 | 0.4~70m/s | |
風向 | 0~360° 16 方位 | ||
表示 | デジタル 表示部 | 風速 | LED(赤) 3 桁文字高さ15mm 最小単位0.1 |
風向 | 360°を16 分割三角/四角形LED(赤) 二個直列点灯表示 | ||
サンプリング周期 | 0.25sec 毎 | ||
風速表示 | 瞬間風速⇔最大瞬間風速表示モード切換方式 | ||
①瞬間風速:0~70.0m/s 0.25 秒毎サンプリング3 秒間の平均値(1 秒移動平均) | |||
②最大瞬間風速:0~70.0m/s 1 秒毎更新(リセット機能“自動”設定時、10 分毎リセット) | |||
③平均風速: 0~50.0m/s 1 秒毎更新(平均時間は3~600 秒の間で変更可能) | |||
風向表示 | 瞬間風向:16 方位ドット表示(0~540°Shift) 360°を16 分割LED(赤) 二個直列点灯表示 | ||
機能 | 風速平均時間 | 内部スイッチにて平均時間の切替え(3~600 秒の間で変更可能) | |
風速モード切替 | 押ボタン式: 約1 秒間押す毎に、風速表示のモードを切替え | ||
リセット 機能 | 手動 | 押ボタン式リセットスイッチにより風向・風速の出力及び表示値をリセット | |
自動 | リセット端子オープンで最大瞬間風速のみ出力及び表示値を10 分毎リセット | ||
固定 | リセット端子ショートで最大瞬間風速のみ出力及び表示値をホールド | ||
電流出力 | 出力信号 | 4点4~20mA DC(信号出力レンジに対して) | |
出力レンジ | ①瞬間風速: 0~70m/s | ||
②最大瞬間風速: 0~70m/s | |||
③平均風速: 0~50m/s | |||
④風向: 0~540°Shift (0~540°or 0~360°、瞬間or 平均は内部スイッチにより切替) | |||
許容負荷抵抗 | 電流出力500Ω 以下 | ||
絶縁出力 | 上記の各出力信号をアイソレーションして出力出力~入力・電源間 | ||
シリアル 出力 | 出力信号 | RS-232C | |
ボーレート | 9600bps(出荷時設定) 4800,9600bps を内部スイッチで切替 | ||
インターバル | 毎秒 | ||
コネクタ | D-Sub 9pin ソケット(PC との接続はオス-メスクロスケーブルを使用) | ||
データ | 瞬間風向、平均風向、瞬間風速、平均風速、最大瞬間風速 | ||
データ ログ機能 | 記録媒体 | SD カード | |
記録方式 | テキストデータにて記録(1日毎にファイルを作成) | ||
記録インターバル | 毎分 | ||
保存可能ファイル数 | FAT16 512 個、FAT32 65535 個 | ||
データ | 瞬間風向、平均風向、瞬間風速、平均風速、最大瞬間風速 | ||
時計機能 | 西暦/月/日/時/分/秒 | ||
時計精度 | ±2.0ppm(0~40℃) 理論値年誤差約±1 分程度 | ||
警報機能 | 警報内容 | 1ch | 瞬間風速または最大瞬間風速の選択Hi 0~70m/s 最小単位1m/s |
2ch | 瞬間風速または最大瞬間風速の選択Lo 0~70m/s 最小単位1m/s | ||
3ch | 平均風速Hi 0~50m/s 最小単位1m/s | ||
4ch | 平均風速Lo 0~50m/s 最小単位1m/s | ||
警報接点 | 無電圧メーク接点設定接点容量: AC125V・0.5A / DC24V・1A | ||
設定方法 | 背面ディップスイッチによる任意設定 | ||
一般仕様 | 総合精度 | 風速:6m/s 以下±0.3m/s 6m/s 超±5% | |
( 気象庁規格) | 風向:±3°以下 | ||
電源電圧 | AC/DC 両用 | ||
①AC100~240V±15% 50/60Hz ②DC12V (DC11~35V) | |||
消費電力 | 1A 以内(DC 電源にて) | ||
使用温度範囲 | -5~+45℃(結露しないこと) | ||
絶縁耐圧 | AC/DC 電源/入力~接地間AC1500V 1 分間 | ||
絶縁抵抗 | AC/DC 電源/入力~接地間DC500V メガーにて20MΩ 以上 | ||
耐サージ | 入力部にサージ保護回路内蔵40~50V | ||
寸法 | 190H×190W×94Dmm 質量: 約2.5kg | ||
取付 | 卓上または付属取付金具によるパネルマウント型 | ||
入出力端子 | ハーモニカ型ねじ端子M3.5 | ||
異常値検出 | 異常値等を検出し、異常データとみなした場合は自動的に機能をリセットし、再計測を開始 |
■各部名称

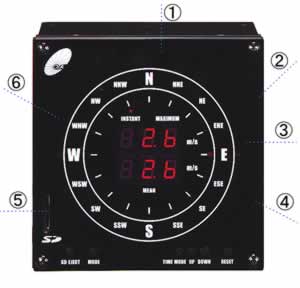

①視覚性 風向16方位に配列したLED表示 風速を上下2段のデジタルメーターで瞬間/最大間風速の切換えおよび平均風速を表示 | |
②世界・日本標準 世界気象機構(WMO)と気象庁の標準である 3秒間平均風速式を採用 | |
③平均風速 平均風速は1~600秒間で自由設定 1秒間平均風速設定で瞬間値に近い風速表示も可能 | |
④ベクトル表示 単位ベクトル風向・風速表示・出力 データロガー変換器として利用が可能 | |
⑤SD保存 SDカードによるデータロガー機能を標準装備 | |
⑥ノイズ対策 アイソレーションされていてノイズの影響が少ない 4-20mA出力を標準装備 |

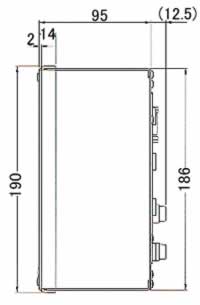

■外観・寸法
■オプション
●自立ポール
品番 | 品名 | サイズ |
M9P2J-POLE | 自立ポール | 寸法図 |

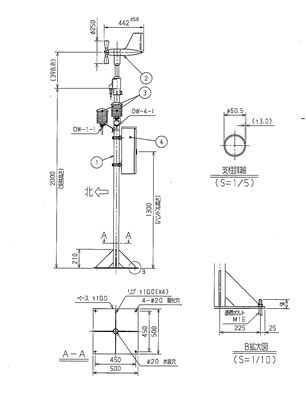

●自立ポール及び架設機器取付例
