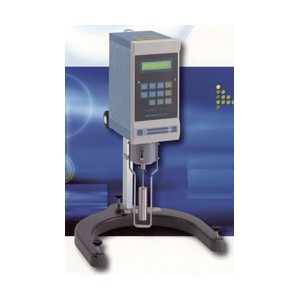

ローター式粘度計
商品番号：M92VB-10R
商品説明
シンプルな機構が生み出した優れた耐久性。
耐久性の強化のために、中枢部の軸受け機構には「トーションワイヤと磁気軸受け」を採用。
初期の優れた再現性の持続とともに安定した測定を実感できます。
また、「デジタル表示」「オートストップ機構」「ワンタッチのロータ取り付け」など、粘土計を初めてお使いになる方も安心して使いこなせる、デジタル粘土のスタンダードです。
■特長
●ピボットレス機能（トーションワイヤ＋磁気軸受）
非接触の「トーションワイヤーと磁気軸受」機構を採用したことにより損耗部がなくなりました。高い精度と安定した測
定に加え、初期の優れた再現性が持続します。初めてお使いいただく方の安心設計になっています。
●ゼロ・スパン表示
校正によりカタログ精度以上の高精度・機器間のばらつきを補正して使用できます。
●デジタル表示
読み取り誤差のないデジタル表示です。
●オートストップ機能
測定時間が任意に設定でき、最終測定値をホールドして終了します。
●外部出力信号
外部質力信号（無電圧接点）により、粘土計のスタート・ストップを遠隔操作でできます。また、出力信号（オープンコ
レクタ）を利用して、粘土計の状態をランプ、ブザー等で確認できます。
●ワンタッチロータ取付
ロータの脱着が容易なロッド挿入方式を採用しています。
●表示切替
測定中にUNITキーを押している間だけ粘土値と指示値(%)を切り替えます。
●データの互換性
M92-LT粘土計とのデータの互換性があり、JIS規格、ISO規格にも適合しています。
※注意
磁気軸受使用の為、粘土計の外面の一部に磁気がもれているところがあります。
FD、磁気カード、時計など磁気を嫌うものを粘土計に近づけないで下さい。
強磁性の紛体、塵芥の浮遊する環境での使用は避けてください。
磁石、磁界を発生する装置、鉄などの強磁性体に近接させて設置しないで下さい。 ■動作原理
モータの回転はトーションワイヤ（懸張線）を介してロータに伝達され、測定液中で回転するロータに、粘性トルクが作
用します。トーションワイヤは、この粘性トルクの大きさに比例した角度だけねじれた状態で回転し、トーションワイヤ
のねじれ角は、トーションワイヤの両端に連結されているスリット円板それぞれに対応して設けられたフォトセンサ
で、このねじれ角度を読み取り、粘度に換算して表示します。またトーションワイヤの下端部には磁気軸受があって、
ロータの軸心を非接触でささえています。
■仕様
■粘度測定範囲
■構成
■測定上限値表(mPa・s)
M92VB-10M形はとにかく低粘度を高精度に測定するのに最適な機種です。Lアダプタと組み合わせて15mPa・s以
下の粘度が測定できます。
M92VB-10H形は高粘度の測定に適しています。付属のロータ6本と、回転速度の変速で下表のような測定範囲を
得ることができます。
M92VB-10H形は粘度計のトルクの強さを2倍にしたもので下表のようなM92VB-10Hの2倍の測定範囲を得ることが
できます。
※印はオプションです。
●ピボットレス機能（トーションワイヤ＋磁気軸受）
非接触の「トーションワイヤーと磁気軸受」機構を採用したことにより損耗部がなくなりました。高い精度と安定した測
定に加え、初期の優れた再現性が持続します。初めてお使いいただく方の安心設計になっています。
●ゼロ・スパン表示
校正によりカタログ精度以上の高精度・機器間のばらつきを補正して使用できます。
●デジタル表示
読み取り誤差のないデジタル表示です。
●オートストップ機能
測定時間が任意に設定でき、最終測定値をホールドして終了します。
●外部出力信号
外部質力信号（無電圧接点）により、粘土計のスタート・ストップを遠隔操作でできます。また、出力信号（オープンコ
レクタ）を利用して、粘土計の状態をランプ、ブザー等で確認できます。
●ワンタッチロータ取付
ロータの脱着が容易なロッド挿入方式を採用しています。
●表示切替
測定中にUNITキーを押している間だけ粘土値と指示値(%)を切り替えます。
●データの互換性
M92-LT粘土計とのデータの互換性があり、JIS規格、ISO規格にも適合しています。
※注意
磁気軸受使用の為、粘土計の外面の一部に磁気がもれているところがあります。
FD、磁気カード、時計など磁気を嫌うものを粘土計に近づけないで下さい。
強磁性の紛体、塵芥の浮遊する環境での使用は避けてください。
磁石、磁界を発生する装置、鉄などの強磁性体に近接させて設置しないで下さい。 ■動作原理
モータの回転はトーションワイヤ（懸張線）を介してロータに伝達され、測定液中で回転するロータに、粘性トルクが作
用します。トーションワイヤは、この粘性トルクの大きさに比例した角度だけねじれた状態で回転し、トーションワイヤ
のねじれ角は、トーションワイヤの両端に連結されているスリット円板それぞれに対応して設けられたフォトセンサ
で、このねじれ角度を読み取り、粘度に換算して表示します。またトーションワイヤの下端部には磁気軸受があって、
ロータの軸心を非接触でささえています。
 |
①モータ |
| ②フォトセンサ | |
| ③フォトセンサ | |
| ④スリット円板A | |
| ⑤スリット円板B | |
| ⑥トーションワイヤ | |
| ⑦磁気軸受 | |
| ⑧ロータ |
| 精度 | フルスケールの±1%以内 ※1 |
| 再現性 | フルスケールの±0.2%以内 |
| 粘度表示 | %mPa・s/Pa・s/kPa・s (cP/Pへの切替可能） |
| 入力信号 | 無電圧接点 |
| 出力信号 | 計測中信号、ブザー信号 |
| 計測終了信号（オートストップモード時） | |
| 出力信号は全てオープンコレクター | |
| 使用周囲温度 | 0～40℃ |
| 使用周囲湿度 | 90%RH以下（非結露） |
| 接液部材質 | SUS304（一部SUS303） |
| 電源 | AC100～120V 50/60Hz 定格電源AC125Vケーブル使用 |
| AC100～240V 50/60Hz（オプション） | |
| 消費電力 | 20VA以下 |
| 外形寸法 | 105(W)×250(D)×290(H)mm |
| 質量 | 約8kg（スタンド含む） |
■粘度測定範囲
| 品番 | 測定レンジ （フルスケールトルク） |
粘度測定範囲 |
| M92VB-10M | 67.4μN・m | 15～2,000,000mPa・s |
| M92VB-10H | 718.7μN・m | 200～8,000,000mPa・s |
| M92VB-10R | 1437.4μN・m | 200～16,000,000mPa・s |
| M92VB-10U | 5749.6μN・m | 400～64,000,000mPa・s |
| 品番 | M92VB-10M | M92VB-10H | M92VB-10R | M92VB-10U |
| 粘度計本体 | ○ | ○ | ○ | ○ |
| ロータセット | Mロータ4本セット | Hロータ6本セット | Hロータ6本セット | Hロータ6本セット |
| (M1～M4) | (H2～H7) | (H2～H7) | (H2～H7) | |
| ガード | Mガード | Hガード | Hガード | Hガード |
| スタンド | ○ | ○ | ○ | ○ |
| 本体収納ケース | ○ | ○ | ○ | ○ |
| ロータ収納ケース | ○ | ○ | ○ | ○ |
 |
 |
| Mロータセット | Hロータセット |
 |
 |
| 本体収納ケース | ローラースタンド |
| M92VB-10M | 回転速度(rpm) | |||||||
| ロータ | 60 | 30 | 12 | 6 | 3 | 1.5 | 0.6 | 0.3 |
| L/Adp ※ | 10 | 20 | 50 | 100 | 200 | 400 | 1,000 | 2,000 |
| M1 | 100 | 200 | 500 | 1,000 | 2,000 | 4,000 | 10,000 | 20,000 |
| M2 | 500 | 1,000 | 2,500 | 5,000 | 10,000 | 20,000 | 50,000 | 100,000 |
| M3 | 2,000 | 4,000 | 10,000 | 20,000 | 40,000 | 80,000 | 200,000 | 400,000 |
| M4 | 10,000 | 20,000 | 50,000 | 100,000 | 200,000 | 400,000 | 1,000,000 | 2,000,000 |
下の粘度が測定できます。
| M92VB-10H | 回転速度(rpm) | |||||||||
| ロータ | 100 | 50 | 20 | 10 | 5 | 4 | 2.5 | 2 | 1 | 0.5 |
| H1 ※ | 100 | 200 | 500 | 1,000 | 2,000 | 2,500 | 4,000 | 5,000 | 10,000 | 20,000 |
| H2 | 400 | 800 | 2,000 | 4,000 | 8,000 | 10,000 | 16,000 | 20,000 | 40,000 | 80,000 |
| H3 | 1,000 | 2,000 | 5,000 | 10,000 | 20,000 | 25,000 | 40,000 | 50,000 | 100,000 | 200,000 |
| H4 | 2,000 | 4,000 | 10,000 | 20,000 | 40,000 | 50,000 | 80,000 | 100,000 | 200,000 | 400,000 |
| H5 | 4,000 | 8,000 | 20,000 | 40,000 | 80,000 | 100,000 | 160,000 | 200,000 | 400,000 | 800,000 |
| H6 | 10,000 | 20,000 | 50,000 | 100,000 | 200,000 | 250,000 | 400,000 | 500,000 | 1,000,000 | 2,000,000 |
| H7 | 40,000 | 80,000 | 200,000 | 400,000 | 800,000 | 1,000,000 | 1,600,000 | 2,000,000 | 4,000,000 | 8,000,000 |
得ることができます。
| M92VB-10R | 回転速度(rpm) | |||||||
| ロータ | 100 | 50 | 20 | 10 | 5 | 2.5 | 1 | 0.5 |
| H1 ※ | 200 | 400 | 1,000 | 2,000 | 4,000 | 8,000 | 20,000 | 40,000 |
| H2 | 800 | 1,600 | 4,000 | 8,000 | 16,000 | 32,000 | 80,000 | 160,000 |
| H3 | 2,000 | 4,000 | 10,000 | 20,000 | 40,000 | 80,000 | 200,000 | 400,000 |
| H4 | 4,000 | 8,000 | 20,000 | 40,000 | 80,000 | 160,000 | 400,000 | 800,000 |
| H5 | 8,000 | 16,000 | 40,000 | 80,000 | 160,000 | 320,000 | 800,000 | 1,600,000 |
| H6 | 20,000 | 40,000 | 100,000 | 200,000 | 400,000 | 800,000 | 2,000,000 | 4,000,000 |
| H7 | 80,000 | 160,000 | 400,000 | 800,000 | 1,600,000 | 3,200,000 | 8,000,000 | 16,000,000 |
できます。
| M92VB-10U | 回転速度(rpm) | |||||||
| ロータ | 100 | 50 | 20 | 10 | 5 | 2.5 | 1 | 0.5 |
| H1 ※ | 800 | 1,600 | 4,000 | 8,000 | 16,000 | 32,000 | 80,000 | 160,000 |
| H2 | 3,200 | 6,400 | 16,000 | 32,000 | 64,000 | 128,000 | 320,000 | 640,000 |
| H3 | 8,000 | 1,6000 | 40,000 | 80,000 | 160,000 | 320,000 | 800,000 | 1,600,000 |
| H4 | 16,000 | 32,000 | 80,000 | 160,000 | 320,000 | 640,000 | 1,600,000 | 3,200,000 |
| H5 | 32,000 | 64,000 | 160,000 | 320000 | 640,000 | 1,280,000 | 3,200,000 | 6,400,000 |
| H6 | 80,000 | 160,000 | 400,000 | 800,000 | 1,600,000 | 3,200,000 | 8,000,000 | 16,000,000 |
| H7 | 320,000 | 640,000 | 1,600,000 | 3,200,000 | 6,400,000 | 12,800,000 | 32,000,000 | 64,000,000 |
| 上記表の | は全域、また | は一部が乱流（テーラ渦）領域に入っており正しい測定値が | ||
| 得られない場合があります。 | ||||
