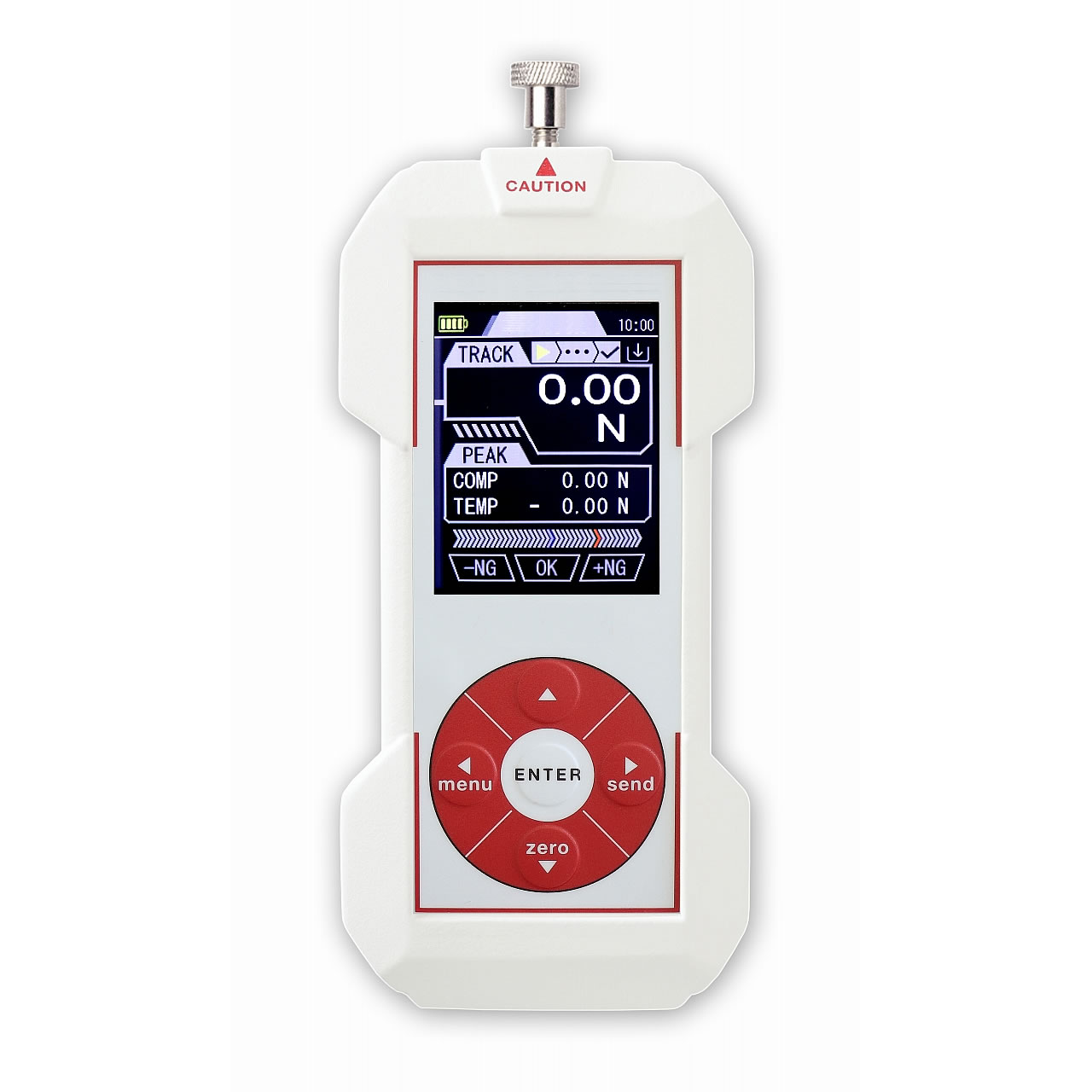

ハンディプッシュプルゲージ角度検知機能付（10N）
商品番号：M873AHF-10N
商品説明
小型で取扱いが手軽なデジタル式のハンディフォースゲージです。
フルカラー液晶・グラフ表示に加え、手持ち式のフォースゲージで史上初となる姿勢検知機能※を搭載し、良好な測定をサポートします。
※特許取得済み：特許第7722760号
単なる引張力や圧縮力の計測だけでなく、各種電動スタンドなどと組み合わせることで、専門的な試験（スイッチ接点試験・コネクター挿抜・破壊試験等）に展開可能です。
（オプションの変換コネクタが必要です。）
容量別に10 N～1 kNまでの７機種をラインアップしています。
■ジャイロ機能（姿勢検知）搭載
姿勢画面で姿勢の変化が視覚的にわかります
姿勢の変化を検知し、アラームでお知らせ。
同じ姿勢を保つことでより精度の高い測定が可能になります。
また、測定器が傾いている場合でも、正しい方向の力であれば荷重値を補正できる機能＜傾き補正＞が搭載されています。
■高精度・高分解能
精度：±0.2 ％FS、繰り返し精度：±0.1 ％FSの高精度です。
また100 Nで0.01 Nの1/10000分解能力を実現しています。
■多くの測定モード
●標準ピーク・・・一般的なピーク値を測定
●挿抜測定・・・圧縮・引張の両方のピーク値を測定
●接点ホールド・・・スイッチの動作点荷重などを測定※
その他、画面方向の自動切替、自動荷重リセット、自動メモリ、自動画面オフなど快適な測定をサポ―トする多様な設定がございます。
※外部から接点信号の入力が必要です
■OK/NG判定機能
公差判定OK
公差を設定し合否判定機能をONにすることで、画面にバーグラフと上下限のラインが表示されます。
グラフ表示とビープ音でOK/NGが容易に確認できます。
■トレーサビリティ3点書類が標準付属
当フォースゲージの測定精度が国家標準まで正しくつながっていることを証明するトレーサビリティ体系図など、一連の書類が標準で付属いたします。
また、弊社にてJCSS校正も可能です（別途オプション）
■メモリー機能
最大1000件の計測データを本体に記録することができます。
（自動記録機能付）
■RS232C設定機能
データビット、ボーレート、ストップビット、パリティなどの
RS232C通信パラメータを個別に設定できます。
底面のI/Fコネクタを介してPLC（シーケンサ）などの外部機器とシリアル通信による接続が可能です。
■角度検知機能
傾きを検知しビジュアルで表示。
ボールを中心に・赤い矢印が正面にくるように傾きを調整することで、同じ位置で圧縮及び引張りが可能になります。
■専用PCソフト（別売オプション）
＜メモリーデータリードソフト HOP-AP2＞
通信用USB-Cケーブルと当ソフトを用いてPCへ測定データの送信が可能です。
メモリーに蓄えられたデータの取り込みや、設定したサンプリング時間でTRACK値のリアルタイム読み込みなど、より詳細な測定や管理が行えます。
測定データはボタンひとつで表計算ソフトに貼り付けることが可能。分析・解析も思い通りです。
■仕様
フルカラー液晶・グラフ表示に加え、手持ち式のフォースゲージで史上初となる姿勢検知機能※を搭載し、良好な測定をサポートします。
※特許取得済み：特許第7722760号
単なる引張力や圧縮力の計測だけでなく、各種電動スタンドなどと組み合わせることで、専門的な試験（スイッチ接点試験・コネクター挿抜・破壊試験等）に展開可能です。
（オプションの変換コネクタが必要です。）
容量別に10 N～1 kNまでの７機種をラインアップしています。
■ジャイロ機能（姿勢検知）搭載
姿勢画面で姿勢の変化が視覚的にわかります
姿勢の変化を検知し、アラームでお知らせ。
同じ姿勢を保つことでより精度の高い測定が可能になります。
また、測定器が傾いている場合でも、正しい方向の力であれば荷重値を補正できる機能＜傾き補正＞が搭載されています。
■高精度・高分解能
精度：±0.2 ％FS、繰り返し精度：±0.1 ％FSの高精度です。
また100 Nで0.01 Nの1/10000分解能力を実現しています。
■多くの測定モード
●標準ピーク・・・一般的なピーク値を測定
●挿抜測定・・・圧縮・引張の両方のピーク値を測定
●接点ホールド・・・スイッチの動作点荷重などを測定※
その他、画面方向の自動切替、自動荷重リセット、自動メモリ、自動画面オフなど快適な測定をサポ―トする多様な設定がございます。
※外部から接点信号の入力が必要です
■OK/NG判定機能
公差判定OK
公差を設定し合否判定機能をONにすることで、画面にバーグラフと上下限のラインが表示されます。
グラフ表示とビープ音でOK/NGが容易に確認できます。
■トレーサビリティ3点書類が標準付属
当フォースゲージの測定精度が国家標準まで正しくつながっていることを証明するトレーサビリティ体系図など、一連の書類が標準で付属いたします。
また、弊社にてJCSS校正も可能です（別途オプション）
■メモリー機能
最大1000件の計測データを本体に記録することができます。
（自動記録機能付）
■RS232C設定機能
データビット、ボーレート、ストップビット、パリティなどの
RS232C通信パラメータを個別に設定できます。
底面のI/Fコネクタを介してPLC（シーケンサ）などの外部機器とシリアル通信による接続が可能です。
■角度検知機能
傾きを検知しビジュアルで表示。
ボールを中心に・赤い矢印が正面にくるように傾きを調整することで、同じ位置で圧縮及び引張りが可能になります。
■専用PCソフト（別売オプション）
＜メモリーデータリードソフト HOP-AP2＞
通信用USB-Cケーブルと当ソフトを用いてPCへ測定データの送信が可能です。
メモリーに蓄えられたデータの取り込みや、設定したサンプリング時間でTRACK値のリアルタイム読み込みなど、より詳細な測定や管理が行えます。
測定データはボタンひとつで表計算ソフトに貼り付けることが可能。分析・解析も思い通りです。
| 品番/単位 | 最大荷重 Max. Load | 最小分解能 Min. Resolution | ||||||
| N | kgf | gf | lbf | N | kgf | gf | lbf | |
| M873AHF-10N | 10.000 | 1.0000 | 1000.0 | 2.204 | 0.001 | 0.0001 | 0.1 | 0.001 |
| M873AHF-20N | 20.00 | 2.000 | 2000 | 4.408 | 0.01 | 0.001 | 1 | 0.001 |
| M873AHF-50N | 50.00 | 5.000 | 5000 | 11.02 | 0.01 | 0.001 | 1 | 0.01 |
| M873AHF-100N | 100.00 | 10.000 | 10000 | 22.04 | 0.01 | 0.001 | 1 | 0.01 |
| M873AHF-200N | 200.0 | 20.00 | - | 44.08 | 0.1 | 0.01 | - | 0.01 |
| M873AHF-500N | 500.0 | 50.00 | - | 110.2 | 0.1 | 0.01 | - | 0.1 |
| M873AHF-1KN | 1000.0 | 100.00 | - | 220.4 | 0.1 | 0.01 | - | 0.1 |
■仕様
| 品番 | M873AHF-10N | M873AHF-20N | M873AHF-50N | M873AHF-100N |
| 負荷容量(N) | 10 | 20 | 50 | 100 |
| 最小分解能(N) | 0.001 | 0.01 | 0.01 | 0.1 |
| 荷重の精度 | ±0.2% F.S.以下 | |||
| 繰り返し精度 | ±0.1% F.S.以下 | |||
| 単位 | N、kgf、gf、lbf | |||
| 応答速度(Hz) | 10～1000 | |||
| サンプリング | 1000回/秒 | |||
| 出力 | USB-C（PC接続用）、専用IF（アナログ/RS232C出力用） | |||
| 連続使用時間 | 約12時間（満充電時・使用温度25℃） | |||
| 充電時間 | 約3時間 | |||
| 本体寸法(mm) | (W) 79×(D) 37×(H) 184 | |||
| 付属品 | 圧縮・引張冶具6点、取扱説明書、ACアダプター、外箱、ISO3点書類 冶具の内訳：フック、平先、尖り先、V先、V溝、ジョイント+80mmシャフト 3点書類の内訳：検査証明書、検査成績書、トレーサビリティ体系図 |
|||
| 品番 | M873AHF-200N | M873AHF-500N | M873AHF-1KN |
| 負荷容量(N) | 200 | 500 | 100 |
| 最小分解能(N) | 0.1 | 0.1 | 0.1 |
| 荷重の精度 | ±0.2% F.S.以下 | ||
| 繰り返し精度 | ±0.1% F.S.以下 | ||
| 単位 | N、kgf、lbf | ||
| 応答速度(Hz) | 10～1000 | ||
| サンプリング | 1000回/秒 | ||
| 出力 | USB-C（PC接続用）、専用IF（アナログ/RS232C出力用） | ||
| 連続使用時間 | 約12時間（満充電時・使用温度25℃） | ||
| 充電時間 | 約3時間 | ||
| 本体寸法(mm) | (W) 79×(D) 37×(H) 184 | ||
| 付属品 | 圧縮・引張冶具6点、取扱説明書、ACアダプター、外箱、ISO3点書類 冶具の内訳：フック、平先、尖り先、V先、V溝、ジョイント+80mmシャフト 3点書類の内訳：検査証明書、検査成績書、トレーサビリティ体系図 |
||
