商品詳細
参考画像

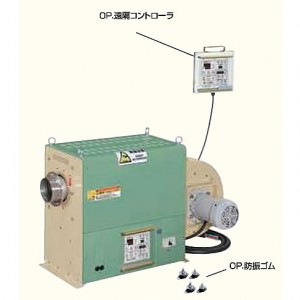

熱風乾燥機（標準タイプ）
商品番号：M843HMD-62-15CK
商品説明
騒音値測定方法・・・
一般事務所内において、一方通行使用で熱風発生機の熱風吐出口を乾燥箱に接続して、熱風発生機より1.5m離れた位置で4ヶ所測定の平均値を記入しました。
遠隔コントローラ、遠隔運転スイッチは合成写真になります。
保証期間3年
キャスター搭載機種のキャスタは、設置場所までの簡易移動用キャスタとなるため、設置後は必ず、アジャスタを使用して据え付けて下さい。
■吸入口デミフィルタ
■遠隔コントローラ
本体側操作パネルと離れた場所に設置した遠隔コントローラは同時操作ができます。
■外部センサ（K）
乾燥炉などの炉内部の温度制御用の温度センサ（K熱電対）です。
■耐震ゴム（販売単位：4ヶ1組）
炉体上部に設置するための必要部品。
構造が簡単で、振動・衝撃・騒音の防止に大きい効果があります。
■高性能フィルタ
各熱風発生機に装着できる「熱風循環用デミフィルタ」「一方通行用CRフィルタ」などのフィルタをラインナップしています。
■断熱材付きHEPA フィルタBOX
捕集効率0.3μm以上99.97%、耐熱250℃のクリーンルーム対応フィルタです。
■タイプ
■仕様
＊1：気体温度は使用条件により変わります。最高温度以下になる条件でご使用ください。
＊2：送風機単体での温度であり、使用状態における実際の騒音は、条件により大きく変動します。
■注意
●定格電源電圧以外で使用すると、火災・感電の原因になります。
●改造は行わないでください。
●爆発・引火性のある雰囲気内では絶対に使用しないでください。
●吸入口には布きれ、紙片などが吸着しやすいので、特に注意願います。
一般事務所内において、一方通行使用で熱風発生機の熱風吐出口を乾燥箱に接続して、熱風発生機より1.5m離れた位置で4ヶ所測定の平均値を記入しました。
遠隔コントローラ、遠隔運転スイッチは合成写真になります。
保証期間3年
キャスター搭載機種のキャスタは、設置場所までの簡易移動用キャスタとなるため、設置後は必ず、アジャスタを使用して据え付けて下さい。
■吸入口デミフィルタ
■遠隔コントローラ
本体側操作パネルと離れた場所に設置した遠隔コントローラは同時操作ができます。
■外部センサ（K）
乾燥炉などの炉内部の温度制御用の温度センサ（K熱電対）です。
■耐震ゴム（販売単位：4ヶ1組）
炉体上部に設置するための必要部品。
構造が簡単で、振動・衝撃・騒音の防止に大きい効果があります。
■高性能フィルタ
各熱風発生機に装着できる「熱風循環用デミフィルタ」「一方通行用CRフィルタ」などのフィルタをラインナップしています。
■断熱材付きHEPA フィルタBOX
捕集効率0.3μm以上99.97%、耐熱250℃のクリーンルーム対応フィルタです。
■タイプ
| M843HMD-62-15CK | M843HMD-82-30CK |
|
 |
| M843HMD-92-35CK | M843HMD-132-60CK |
 |
 |
■仕様
| 品番 | M843HMD-62-15CK | M843HMD-72-20CK | |
| 電源 | 3相200V・220V/200V・220 50/60Hz | ||
| ヒーター容量 | 1.5kW (43.3A) | 20kW (57.7A) | |
| 温度制御方式 | 常温～350℃ 自動出力コントローラ機能付 | ||
| 熱風吐出口の口径 送風機吸入口の口径 |
ホース接続用φ125mm合フランジ、 フランジパッキン付・φ125パイプ |
||
| 送風機 | 最大風量 | 15m3/min | |
| 最大静圧 | 2.45kPa | ||
| 送風循環した時の 送風機吸入気体温度 |
0℃～+230℃以下 | ||
| 風量調節方式 | インバータ搭載、アップダウンキーにて20～60Hz可変式 | ||
| ・耐熱送風機型式 ・電動機の容量 ・電動機定格電流(200V時) |
YU-750M・750W・2.9A | ||
| ※騒音 100%熱風循環時 | 最小風量時52dB～最大風量時67dB | ||
| 電源ケーブルの種類×サイズ×長さ | 4芯×14mm2×5m 受注品・電源端子台仕様 |
4芯×mm2×5m 受注品・電源端子台仕様 |
|
| 本体概算質量 | 94kg ±5%・[10kW] | 98kg ±5% | |
＊2：送風機単体での温度であり、使用状態における実際の騒音は、条件により大きく変動します。
| 品番 | M843HMD-82-30CK | |
| 電源 | 3相200V・220V/200V・220 50/60Hz | |
| ヒーター容量 | 30kW (86.6A) | |
| 温度制御方式 | 常温～350℃ 自動出力コントローラ機能付 | |
| 熱風吐出口の口径 送風機吸入口の口径 |
ホース接続用φ150mm合フランジ、 フランジパッキン付・φ150パイプ |
|
| 送風機 | 最大風量 | 24.8m3/min |
| 最大静圧 | 2.83kPa | |
| 送風循環した時の 送風機吸入気体温度 |
0℃～+230℃以下 | |
| 風量調節方式 | インバータ搭載、アップダウンキーにて20～60Hz可変式 | |
| ・耐熱送風機型式 ・電動機の容量 ・電動機定格電流(200V時) |
YU-1500M・1.5kW・5.7A | |
| ※騒音 100%熱風循環時 | 最小風量時54dB～最大風量時72dB | |
| 電源ケーブルの種類×サイズ×長さ | 4芯×38mm2×5m 受注品・電源端子台仕様 |
|
| 本体概算質量 | 137kg ±5%・[20kW] | |
| 品番 | M843HMD-92-35CK | M843HMD-102-45CK | |
| 電源 | 3相200V・220V/200V・220 50/60Hz | ||
| ヒーター容量 | 35kW (101.0A) | 45kW (129.9A) | |
| 温度制御方式 | 常温～350℃ 自動出力コントローラ機能付 | ||
| 熱風吐出口の口径 送風機吸入口の口径 |
ホース接続用φ200mm合フランジ、 フランジパッキン付・φ200パイプ |
||
| 送風機 | 最大風量 | 38.3m3/min | |
| 最大静圧 | 4.0kPa | ||
| 送風循環した時の 送風機吸入気体温度 |
0℃～+230℃以下 | ||
| 風量調節方式 | インバータ搭載、アップダウンキーにて20～60Hz可変式 | ||
| ・耐熱送風機型式 ・電動機の容量 ・電動機定格電流(200V時) |
YU-2200・2.2kW・8.2A | ||
| ※騒音 100%熱風循環時 | 最小風量時61dB～最大風量時74dB | ||
| 電源ケーブルの種類×サイズ×長さ | 4芯×60mm2×5m 受注品・電源端子台仕様 |
||
| 本体概算質量 | 254kg ±5%・[30kW] | 258kg ±5% | |
| 品番 | M843HMD-122-60CK | M843HMD-122-80CK | |
| 電源 | 3相200V/220V 50/60Hz | ||
| ヒーター容量 | 60kW (173.2A) | 80kW (230.9A) | |
| 温度制御方式 | 常温～350℃ 自動出力コントローラ機能付 | ||
| 熱風吐出口の口径 送風機吸入口の口径 |
ホース接続用φ250mm合フランジ、 フランジパッキン付・φ250パイプ |
||
| 送風機 | 最大風量 | 51m3/min | |
| 最大静圧 | 5.1kPa | ||
| 送風循環した時の 送風機吸入気体温度 |
0℃～+230℃以下 | ||
| 風量調節方式 | インバータ搭載、アップダウンキーにて20～60Hz可変式 | ||
| ・耐熱送風機型式 ・電動機の容量 ・電動機定格電流(200V時) |
YU-3700・3.7kW・14.1A | ||
| ※騒音 100%熱風循環時 | 最小風量時61dB～最大風量時76dB | ||
| 電源ケーブルの種類×サイズ×長さ | 電源ケーブルはありません。M12端子台（アースM8）のみ | ||
| 本体概算質量 | 570kg ±5% | 600kg ±5% | |
| 品番 | M843HMD-132-60CK | M843HMD-132-80CK | |
| 電源 | 3相200V/220V 50/60Hz | ||
| ヒーター容量 | 60kW (173.2A) | 80kW (230.9A) | |
| 温度制御方式 | 常温～350℃ 自動出力コントローラ機能付 | ||
| 熱風吐出口の口径 送風機吸入口の口径 |
ホース接続用φ250mm合フランジ、 フランジパッキン付・φ250パイプ |
||
| 送風機 | 最大風量 | 62m3/min | |
| 最大静圧 | 6.0kPa | ||
| 送風循環した時の 送風機吸入気体温度 |
0℃～+230℃以下 | ||
| 風量調節方式 | インバータ搭載、アップダウンキーにて20～60Hz可変式 | ||
| ・耐熱送風機型式 ・電動機の容量 ・電動機定格電流(200V時) |
YU-5500・5.5kW・21.0A | ||
| ※騒音 100%熱風循環時 | 最小風量時62dB～最大風量時79dB | ||
| 電源ケーブルの種類×サイズ×長さ | 電源ケーブルはありません。M12端子台（アースM8）のみ | ||
| 本体概算質量 | 600kg ±5% | 630kg ±5% | |
| 品番 | M843HMD-200-120CK | |
| 電源 | 3相200V/220V 50/60Hz | |
| ヒーター容量 | 120kW (346.4A) | |
| 温度制御方式 | 常温～350℃ 自動出力コントローラ機能付 | |
| 熱風吐出口の口径 送風機吸入口の口径 |
ホース接続用φ250mm合フランジ、 フランジパッキン付・φ250パイプ |
|
| 送風機 | 最大風量 | 62m3/min |
| 最大静圧 | 8.0kPa | |
| 送風循環した時の 送風機吸入気体温度 |
0℃～+230℃以下 | |
| 風量調節方式 | インバータ搭載、アップダウンキーにて20～60Hz可変式 | |
| ・耐熱送風機型式 ・電動機の容量 ・電動機定格電流(200V時) |
YU-7500・7.5kW・27.0A | |
| ※騒音 100%熱風循環時 | 最小風量時65dB～最大風量時79dB | |
| 電源ケーブルの種類×サイズ×長さ | 電源ケーブルはありません。M16端子台（アースM8）のみ | |
| 本体概算質量 | 720kg ±5% | |
■注意
●定格電源電圧以外で使用すると、火災・感電の原因になります。
●改造は行わないでください。
●爆発・引火性のある雰囲気内では絶対に使用しないでください。
●吸入口には布きれ、紙片などが吸着しやすいので、特に注意願います。
