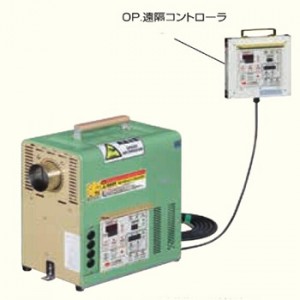

熱風乾燥機（標準タイプ）
商品番号：M843HMD-18-5CK
商品説明
送風機の性能がより強力に、また吐出口と吸入口の口径が同じになり配管工事が楽になりました。
■インバータ搭載
●熱風乾燥機は、熱風循環のできる送風機を搭載しておりますので熱風循環 をすると大幅に電力の節約が可能になります。
●全機種インバータ採用によりダンパでの風量調節よりはるかに省エネ運転となります。
●50Hz地区においても電源仕様に影響されず送風機の性能を最高に発揮させ、 さらに幅広い風量を出すことができます。
●風量調節は、操作パネルのアップダウンキーにより20Hz～60Hzの可変がで き、60Hz時においては、配管の状態にあわせて出力を自動的に調整します。
【安全装置】
熱風乾燥機は、万一の時を想定、高い安全性を確保するため、使用される素材とその物理的特性を精密に実験をして、理想的な答えを出しました。〔365日連続 無人運転が可能〕
オーバーヒート対策としては、熱風吐出口、ヒータエレメント、吸入側、送風機に過熱防止センサを組み込み、さらに送風機逆転防止、集中管理ができるサービス端子も装備しています。
熱風発生機に定められた基準をはるかに上回る 安全性を備えています。
■仕様
●共通仕様
最大消費電力(kW)は、ヒータ容量＋送風機容量を合計した値。
●タイプ別仕様
・M843HMD-18
・M843HMD-23、M843HMD-33
・M843HMD-42、M843HMD-52
・M843HMD-56
■オプション
■インバータ搭載
●熱風乾燥機は、熱風循環のできる送風機を搭載しておりますので熱風循環 をすると大幅に電力の節約が可能になります。
●全機種インバータ採用によりダンパでの風量調節よりはるかに省エネ運転となります。
●50Hz地区においても電源仕様に影響されず送風機の性能を最高に発揮させ、 さらに幅広い風量を出すことができます。
●風量調節は、操作パネルのアップダウンキーにより20Hz～60Hzの可変がで き、60Hz時においては、配管の状態にあわせて出力を自動的に調整します。
【安全装置】
熱風乾燥機は、万一の時を想定、高い安全性を確保するため、使用される素材とその物理的特性を精密に実験をして、理想的な答えを出しました。〔365日連続 無人運転が可能〕
オーバーヒート対策としては、熱風吐出口、ヒータエレメント、吸入側、送風機に過熱防止センサを組み込み、さらに送風機逆転防止、集中管理ができるサービス端子も装備しています。
熱風発生機に定められた基準をはるかに上回る 安全性を備えています。
■仕様
●共通仕様
| 定格 | 連続 | |
| 絶縁(200V) | E種 | |
| 周囲温度 | 0℃～＋40℃ | |
| 周囲湿度 | 85％R.H.以下(非結露) | |
| 省エネ | 熱風循環タイプ、送風機インバータ制御、間欠運転モード | |
| ヒータ制御方式 | 無接点コンタクタによるPID制御 | |
| 連続使用 最高熱風温度 |
熱風発生機の吐出口センサ位置での測定 | |
| 各記載数値 | 実測による保証値 | |
| 据え付け | 風雨にさらされない場所(屋外仕様)。水平状態 | |
| 付属品 | エア漏れ防止ガラステープ | |
●タイプ別仕様
・M843HMD-18
| 品番 | M843HMD-18-2CK | M843HMD-18-35CK | M843HMD-18-5CK | |
| 電源 | 3相200V・220V/200V・220V 50/60Hz | |||
| ヒータ容量 (200V時の電流A) |
2kW(5.8A) | 3.5kW(10.1A) | 5kW(14.4A) | |
| 自動温度調節範囲～ 連続使用最高熱風温度 (精度1％FS) |
常温～350℃(性能曲線参照) | |||
| 熱風吐出口の口径・ 送風機吸入口の口径 |
φ75mmパイプ | |||
| 送 風 機 |
最大風量 | 3.5m3/min | ||
| 最大静圧 | 0.95kPa | |||
| 熱風循環した時の 送風機吸入気体温度 |
0℃～＋140℃以下 | |||
| 風量調節方式 | インバータ搭載、アップダウンキーにて20～60Hz可変式 | |||
| 電動機の容量・ 電動機定格電流(200V時) |
80W・0.47A | |||
| ※騒音 (100%熱風循環時) |
最小風量時46dB～最大風量時62dB(57dB) | |||
| 電源ケーブルの種類× サイズ×高さ |
4心×2m㎡×4m(高柔軟タイプ) | |||
| 本体概算質量 | 16kg±5% | |||
・M843HMD-23、M843HMD-33
| 品番 | M843HMD-23-3CK |
M843HMD-23-5CK | M843HMD-33-75CK | |
| 電源 | 3相200V・220V/200V・220V 50/60Hz | |||
| ヒータ容量 (200V時の電流A) |
3kW(8.6A) | 5kW(14.4A) | 7.5kW(21.6A) | |
| 自動温度調節範囲～ 連続使用最高熱風温度 (精度1％FS) |
常温～350℃(性能曲線参照) | |||
| 熱風吐出口の口径・ 送風機吸入口の口径 |
φ75mmパイプ | |||
| 送 風 機 |
最大風量 | 5.3m3/min | ||
| 最大静圧 | 1.2kPa | |||
| 熱風循環した時の 送風機吸入気体温度 |
0℃～＋230℃以下 | |||
| 風量調節方式 | インバータ搭載、アップダウンキーにて20～60Hz可変式 | |||
| 電動機の容量・ 電動機定格電流(200V時) |
130W・0.61A | |||
| ※騒音 (100%熱風循環時) |
最小風量時46dB～最大風量時61dB(54dB) | |||
| 電源ケーブルの種類× サイズ×高さ |
4心×2m㎡×4m | 4心×3.5m㎡×4m | ||
| 本体概算質量 | 25kg±5% | 26kg±5% | ||
・M843HMD-42、M843HMD-52
| 品番 | M843HMD-42-8CK | M843HMD-52-10CK | |
| 電源 | 3相200V・220V/200V・220V 50/60Hz | ||
| ヒータ容量 (200V時の電流A) |
8kW(23.1A) | 10kW(28.9A) | |
| 自動温度調節範囲～ 連続使用最高熱風温度 (精度1％FS) |
常温～350℃(性能曲線参照) | ||
| 熱風吐出口の口径・ 送風機吸入口の口径 |
φ100mmパイプ | ||
| 送 風 機 |
最大風量 | 7.7m3/min | |
| 最大静圧 | 1.52kPa | ||
| 熱風循環した時の 送風機吸入気体温度 |
0℃～＋230℃以下 | ||
| 風量調節方式 | インバータ搭載、アップダウンキーにて20～60Hz可変式 | ||
| 電動機の容量・ 電動機定格電流(200V時) |
250W・1.17A | ||
| ※騒音 (100%熱風循環時) |
最小風量時47dB～最大風量時65dB(60dB) | ||
| 電源ケーブルの種類× サイズ×高さ |
4心×5.5m㎡×4m | ||
| 本体概算質量 | 43kg±5% | 43kg±5% | |
・M843HMD-56
| 品番 | M843HMD-56-9CK | M843HMD-52-10CK | |
| 電源 | 3相200V・220V/200V・220V 50/60Hz | ||
| ヒータ容量 (200V時の電流A) |
9kW(26.0A) | 12.5kW(36.1A) | |
| 自動温度調節範囲～ 連続使用最高熱風温度 (精度1％FS) |
常温～350℃(性能曲線参照) | ||
| 熱風吐出口の口径・ 送風機吸入口の口径 |
φ125mmパイプ | ||
| 送 風 機 |
最大風量 | 15.5m3/min | |
| 最大静圧 | 1.5kPa | ||
| 熱風循環した時の 送風機吸入気体温度 |
0℃～＋230℃以下 | ||
| 風量調節方式 | インバータ搭載、アップダウンキーにて20～60Hz可変式 | ||
| 電動機の容量・ 電動機定格電流(200V時) |
400W・1.17A | ||
| ※騒音 (100%熱風循環時) |
最小風量時53dB～最大風量時72dB(67dB) | ||
| 電源ケーブルの種類× サイズ×高さ |
4心×5.5m㎡×5m | 4心×8m㎡×5m | |
| 本体概算質量 | 43kg±5% | 58kg±5% | |
