包装機械

騒音値測定方式・・・一般事務所において、マルチドライヤより1.5m離れた位置で4ヶ所測定の平均値を記載しました。


■タイプ

M843AS-38K	M843AS-38FK
M843AS-80NK	M843AS-80NFK
M843AS-80NTFK

■仕様

M843AS-38K	M843AS-38FK
M843AS-80NK
M843AS-80NFK
M843AS-80NTFK

■共通仕様

定格	連続
絶縁	E種
周囲温度	0℃～+40℃
周囲湿度	85%R.H.以下（非結露）
吸入気体温度	0℃～+40℃
風量調節方式	スライドシャッタ、インバータ
吸入口フィルタ	標準装備
省エネ	放熱ロスを抑える構造、間欠運転モード
環境	クリーンルームクラス10000相当（工場出荷時）
連続使用熱風温度	吐出口センサ位置での測定
各種記載数値	実測による保証値
据え付け	風雨にさらされない場所（屋内仕様）、水平状態
耐振性試験	振動周波数33Hz、振動加速度1G、XYZ方向各30分 共振周波数20～38Hz（1サイクル/1分）にて異常なし
付属品	全品エア漏れ防止用ガラステープ（その他は下段を参照）
最大消費電力(kW)はヒータ容量＋送風機容量

■仕様

品番		M843AS-38K	M843AS-38FK
電源　50/60Hz		単相200V
ヒータ容量（電流）		3.7kW（18.5A）

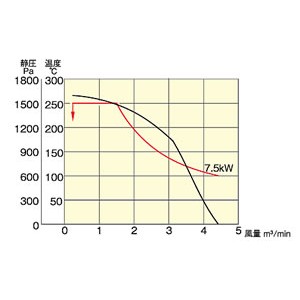

自動温度調節範囲 ～連続使用熱風温度		常温～250℃（性能曲線参照）
熱風吐出口の口径		φ65mm（SUSパイプ）
送風機	最大風量	2.5/3.0m3/min（50/60Hz）	2.0/2.4m3/min（50/60Hz）
	最大静圧	625/900Pa（50/60Hz）
	電動機の容量（定格電流）	90W（0.76/0.9A 50/60Hz）
	※最大騒音値	61/63dB（50/60Hz）	55/57dB（50/60Hz）
電源ケーブルの種類×サイズ×長さ		3心×3.5mm2×5m
本体概算質量		13kg ±5%	14kg ±5%
スペアフィルタ型式		TF-38N	CR-12AF
付属品　キャップ（プラグ）/ コンセント/スペアフィルタの枚数		-/-/4枚	-/-/-
電源ケーブル15m仕様/異電圧仕様		-/220V・230V

品番		M843AS-80NK	M843AS-80NFK	M843AS-80NTFK
電源　50/60Hz		3相200V	3相200V
ヒータ容量（電流）		7.5kW（21.6A）(3.7kWまたは5kWも受注可)
自動温度調節範囲 ～連続使用熱風温度		常温～250℃（性能曲線参照）
熱風吐出口の口径		φ75mm（SUSパイプ）
送風機	最大風量	4.4m3/min（60Hz）	4.1m3/min（60Hz）
	最大静圧	1600Pa（60Hz）	1600Pa（60Hz）
	電動機の容量（定格電流）	130W（0.61A ）	130W（0.61A ）
	※最大騒音値	66dB（60Hz）	62dB（60Hz）
電源ｹｰﾌﾞﾙ		4心×3.5mm2×5m	4心×3.5mm2×5m
本体概算質量		28kg ±5%	30kg ±5%	41kg ±5%
スペアフィルタ型式		TF-38N	CR-12AF	CR-12AF
付属品　キャップ（プラグ）/ コンセント/スペアフィルタの枚数		-/-/4枚	-/-/-	-/-/-
電源ｹｰﾌﾞﾙ15m仕様/異電圧仕様		-/220V～480V	-/220V～480V	-/220V～480V
