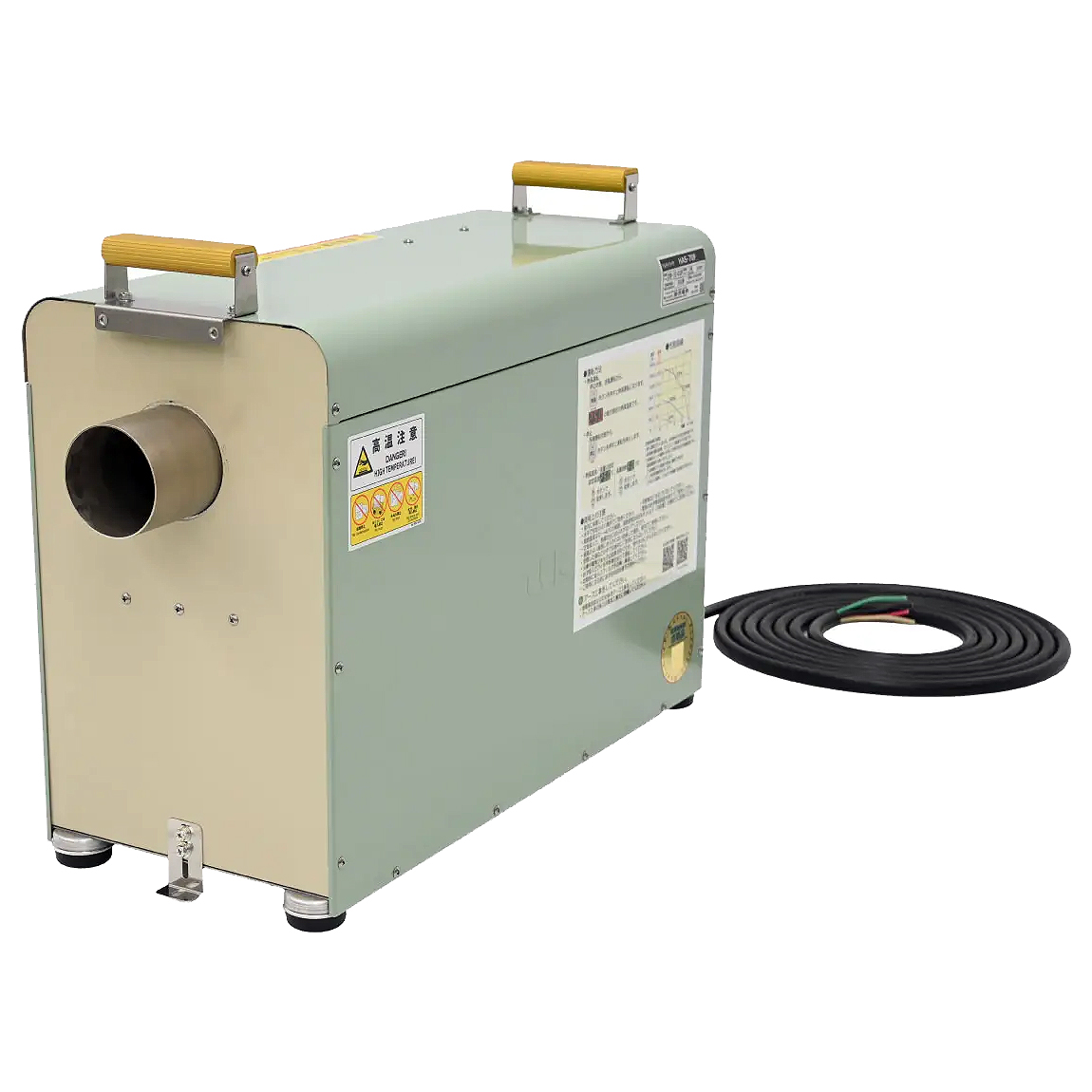

電気式熱風乾燥機 マルチドライヤ (インバータ搭載 熱風発生機 250℃対応 三相200V)
商品番号：M843AS-3200-50CK
商品説明
電源ケーブルを接続するだけで、365日連続運転可能
■特長
●M843AS-3200-37CKシリーズは、メーカー従来品と比較し、最大風量と最大静圧はほぼ同等でヒータ容量はそのままで、本体サイズがスリムになりました。
インバータ搭載により20Hzの小風量から1Hz刻みで風量が調節でき、省エネです。
●1℃刻みの温度調節、1Hz刻みの風量調節、1分刻みのタイマ設定できる操作パネルを搭載。
細やかな設定により省エネ! 外部センサを使用することで間欠運転モードが使用可能。
●M843AS-3200-37CKシリーズの吸入口フィルタには、対象粒子径3μm以上の粉塵を約93%除去できる高性能CRフィルタを搭載しており、黄砂(4μm)や花粉(30μm)もしっかり捕集(社内テストによる)
●オプションにて、外部運転機能※、異常出力機能※外部センサ機能※が利用可能
※外部運転用コネクタ付ケーブル·外部運転用コネクタ付ケーブル遠隔運転スイッチ・専用外部センサ
●インバーター搭載
20～60Hz調整可能
●ターボファン搭載
金属製ファンで丈夫
●高性能フィルター搭載
3μm以上を約93%
●上向き吐出アタッチメント（オプション）を使用し、90°真上に配管を伸ばし、糖衣機や乾燥炉へ配管した例です。
下図は各種新型配管を組み合わせた配管イメージになります。
※糖衣機や乾燥炉は取り扱っておりません。
■送風機内蔵構造によるメリット
送風機を本体に内蔵したシンプル構造により、衛生面に優れ、省スペースになりました。
そのため、装置への組込みや 設置、取扱いが容易です。
研究設備や食品·医薬品の製造現場など、高い安全性と清潔性が求められる環境に最適です。
①安全面
本体には、各所に温度センサを設けています。異常時は、異常内容が表示され、運転が停止します。
そのため、24時間365日連続運転いただくことができます。
②衛生面
凹凸が少なくシンプルにしたことで、日々の清掃が容易で、衛生的です。本体は密閉性が高く、騒音値も低減されています。
本体には放熱用の開口部がなく、フィルタを通した外気を取込む構造により、本体から吐出される熱風はクリーンです。
※フィルタは、対象粒子径3μm以上の粉塵を約93%除去でき、黄砂(4μm)や花粉(30μm)もしっかり捕集し、洗浄再生が可能です。
■性能曲線
吸入温度は20℃時における吐出側性能です。
●黒曲線は静圧曲線です（ただし、ヒータ電源OFFの時）。
●赤曲線はヒータ電源100%入力時の吐出熱風温度です。
温度調節の使い分けにより、この曲線以下の温度が 自由に調節できます。
●赤矢印は使用限界を示します。 これ以上の温度、これ以下の風量では使用できません。
■外形図
■共通仕様
※騒音値測定方式：一般事務所において、マルチドライヤより1.5m離れた位置で４か所測定の平均値を記入しました。
■仕様
■特長
●M843AS-3200-37CKシリーズは、メーカー従来品と比較し、最大風量と最大静圧はほぼ同等でヒータ容量はそのままで、本体サイズがスリムになりました。
インバータ搭載により20Hzの小風量から1Hz刻みで風量が調節でき、省エネです。
●1℃刻みの温度調節、1Hz刻みの風量調節、1分刻みのタイマ設定できる操作パネルを搭載。
細やかな設定により省エネ! 外部センサを使用することで間欠運転モードが使用可能。
●M843AS-3200-37CKシリーズの吸入口フィルタには、対象粒子径3μm以上の粉塵を約93%除去できる高性能CRフィルタを搭載しており、黄砂(4μm)や花粉(30μm)もしっかり捕集(社内テストによる)
●オプションにて、外部運転機能※、異常出力機能※外部センサ機能※が利用可能
※外部運転用コネクタ付ケーブル·外部運転用コネクタ付ケーブル遠隔運転スイッチ・専用外部センサ
●インバーター搭載
20～60Hz調整可能
●ターボファン搭載
金属製ファンで丈夫
●高性能フィルター搭載
3μm以上を約93%
●上向き吐出アタッチメント（オプション）を使用し、90°真上に配管を伸ばし、糖衣機や乾燥炉へ配管した例です。
下図は各種新型配管を組み合わせた配管イメージになります。
※糖衣機や乾燥炉は取り扱っておりません。
■送風機内蔵構造によるメリット
送風機を本体に内蔵したシンプル構造により、衛生面に優れ、省スペースになりました。
そのため、装置への組込みや 設置、取扱いが容易です。
研究設備や食品·医薬品の製造現場など、高い安全性と清潔性が求められる環境に最適です。
①安全面
本体には、各所に温度センサを設けています。異常時は、異常内容が表示され、運転が停止します。
そのため、24時間365日連続運転いただくことができます。
②衛生面
凹凸が少なくシンプルにしたことで、日々の清掃が容易で、衛生的です。本体は密閉性が高く、騒音値も低減されています。
本体には放熱用の開口部がなく、フィルタを通した外気を取込む構造により、本体から吐出される熱風はクリーンです。
※フィルタは、対象粒子径3μm以上の粉塵を約93%除去でき、黄砂(4μm)や花粉(30μm)もしっかり捕集し、洗浄再生が可能です。
■性能曲線
吸入温度は20℃時における吐出側性能です。
●黒曲線は静圧曲線です（ただし、ヒータ電源OFFの時）。
●赤曲線はヒータ電源100%入力時の吐出熱風温度です。
温度調節の使い分けにより、この曲線以下の温度が 自由に調節できます。
●赤矢印は使用限界を示します。 これ以上の温度、これ以下の風量では使用できません。
■外形図
■共通仕様
| 基本仕様 | 定格・連続 | 連続 |
| 絶縁 | E種 | |
| 電源（50/60Hz） | 三相200V | |
| 周囲温度 | 0℃～＋40℃ | |
| 周囲湿度 | 85％RH以下（非結露） | |
| 吸入気体温度 | 0℃～＋40℃ | |
| 環境 | クリーンルーム クラス10000相当（工場出荷時） | |
| 温度・熱風性能 | 自動温度調節範囲 | 常温～250℃（性能曲線参照） |
| 連続使用熱風温度 | 吐出口センサ位置での測定 | |
| 熱風吐出口の口径 | φ75mm（SUSパイプ） | |
| 送風性能 | 風量調節方式 | スライドシャッタ、インバータ |
| 風量調節範囲 | 3.9m3/min（60Hz） | |
| 最高静圧 | 1590Pa（60Hz） | |
| 電動機の容量 （定格電流） |
130W（0.61A） | |
| 騒音（最大）※ | 42～66dB | |
| 省エネ・機能 | 省エネ | 放熱ロスを抑える構造、間欠運転モード |
| 吸入口フィルタ | 標準装備 | |
| 設置・安全 | 据え付け | 風雨にさらされない場所（屋内仕様）、水平状態 |
| 耐振性試験 | 振動周波数33Hz、振動加速度1G、XY・Z方向各30分、 共振周波数20～38Hz（1サイクル1分）にて異常なし |
|
| その他 | 各種記載数値 | 実測による保証値 |
| 付属品 | 全品エア漏れ防止用ガラステープ（その他は下段を参照。） | |
| 最大消費電力 | ヒータ容量＋送風機容量（kW） | |
| 保守部品 | スペアフィルタ型式 | CR-100F |
■仕様
| 品番 | ヒータ容量 (電流) |
電源ケーブルの 種類×サイズ×長 |
本体 概算質量 |
| M843AS-3200-37CK | 3.7KW (10.7A) | 4心×2mm2×5m | 27kg±5% |
| M843AS-3200-50CK | 5KW (14.4A) | 27kg±5% | |
| M843AS-3200-75CK | 7.5KW (21.6A) | 4心×3.5mm2×5m | 27kg±5% |
