物流機器

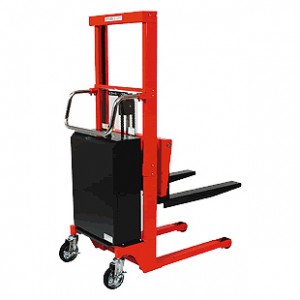

狭い隙間もラクラク作業できるスタンダードタイプ
狭いスペースや通路でのパレットの搬送移動に使利です。
積載荷重：400～600kg



■特長
●楽々簡単操作のバッテリー式のリフターです。
●ソフトタッチのレバースイッチで昇降楽々操作。
●上昇時の衝撃を極力抑えた安全設計。
●ゴルフカート用の長寿命"EB"バッテリーを搭載。
●自動充電器搭載でいつでもどこでも充電OK(AC100V)。
●充電器のコード(2m)はひきずる心配のない自動巻き取り式です。
●充電時間は約12時間。気温やバッテリーの古さなどで充電時間は変わります。
●フル充電は最大積載荷重で連続30回上下出来ます。
●見やすいバッテリー残量計付き。
●過負荷防止装置付 ※1
●PCフローコントロール(積載荷重が変化しても、下降スピードを一定に保ちます。)



■寸法図



■共通仕様

使用油		タービン油：ISO VG32
材質	シリンダー部	スチール （ウレタン系樹脂吹きつけ塗装）
	本体部	スチール（粉体塗装）
キャスター		自在車：ゴム車輪 固定車：ウレタン車輪

※1：荷重オーバーの時は上昇しません。
※2：押しハンドルが塗装になりました。

■仕様

品番			M82NLF-D400-9TS	M82NLF-D400-12T	M82NLF-D400-15T
積載荷重			400kg
荷重中心距離		L.C	350mm
フォーク 高さ	最低高	A	75mm
	最低高	A※3	94mm
	最高高	B	900mm	1200mm	1500 mm
	ストローク	ST	825mm	1125mm	1425 mm
フォーク 寸法	長さ	C	700mm
	巾	D	100mm
	厚	E	55mm
	スライド 外巾	F～G	215～578mm
脚 寸法	高	H	80mm
	内巾	J	400mm
	外巾	K	550mm
車輪 寸法	固定車		80mm
	自在車		150mm（ブレーキ付き）
外形 寸法	全長	L	1212
	全巾	M	655
	全高	N	1321mm	1621mm	1921mm
上昇 時間	無負荷		7秒	10秒	12秒
	負荷		11秒	14秒	18秒
モーターDC12V			0.7kw
自重			133kg	143kg	161kg

※3：脚にフォークをかぶせた時の最低高さは約13.5~19mm高くなります。

品番			M82NLF-D600-9TS	M82NLF-D600-12TS	M82NLF-D600-15TS
積載荷重			600kg
荷重中心距離		L.C	400mm
ﾌｫｰｸ 高さ	最低高	A	80mm
	最低高	A※3	93.5mm
	最高高	B	900mm	1200	1500
	ｽﾄﾛｰｸ	ST	820mm	1120	1420
ﾌｫｰｸ 寸法	長さ	C	800mm
	巾	D	100mm
	厚	E	55mm
	ｽﾗｲﾄﾞ 外巾	F～G	218～581mm
脚 寸法	高	H	80mm
	内巾	J	400mm
	外巾	K	550mm
車輪 寸法	固定車		80mm
	自在車		150mm
外形 寸法	全長	L	1315mm
	全巾	M	655mm
	全高	N	1361mm	1661	1961
上昇 時間	無負荷		11秒	14	18
	負荷		15秒	20	25
モーターDC12V			0.7kw
自重			166kg	176kg	186kg
