商品詳細
クリーンルーム用集塵機
商品番号:M812DC-C03K
商品説明
コンパクトでハイパワー!
強力な集塵力でクリーンな環境を作ります。
4層フィルター構造で、作業上で発生する微粉塵を強力に集塵し、クリーンな空気を排気します。
クリーンルーム・クリーンブース内での作業、食品・薬品・化粧品工場、ハンダ付け作業など幅広い分野でお使い頂けます。
クリーンルームなどでの局所集塵に最適です。
クリーンルーム用集塵機とは、クリーンルームなどで発塵が伴うような作業や装置からの発塵があるような場合に、局所集塵機し、HEPAフィルタを通して排気エアーをクリーンして室内に戻す集塵機です。当メーカーのクリーンルーム用集塵機は4層のフィルタ構造(プレフィルタ→中性能フィルタ→活性炭シート→HEPAフィルタ)で、微粒子成分、臭い成分をしっかり捕集し、また集塵機内部での発塵要素もカットします。
用途に応じた風量・静圧のラインナップがございます。
■タイプ
■特長
●発塵要素をカット
排気側にHEPAフィルタを装備しており、ファンの集塵をカットしてクリーンな空気を排気します。さらに、筐体がステンレス製(SUS430)のため錆に強く、塗装剥れがありません
●すぐれた消臭効果
活性炭シートにより臭い成分(ガス状成分)を除去します
●コンパクト設計
キャスター付で、移動が容易です。作業場のすぐ横に置いてご使用いただけます
●豊富なラインナップ
17kPaを超える高静圧仕様や、10m3/minの大風量タイプもございます
■装置構成1
吸気した空気は、3層のフィルタを通り、排気側のHEPAフィルターからクリーンな空気を排気します。
■装置構成2
■フィルター構成
■各部位説明
■機種別機能表示
■主な用途
●クリーンルーム、クリーンブース内の作業で発生する微粉塵の集塵
●食品、薬品、化粧品工場で発生する微粉塵の集塵
●クリーン度を要する研究、実験室での集塵、集煙
●クリーンルーム内でのハンダ付け作業、レーザーマーカー作業の集煙
●近年はクリーンルーム内でのハンダ付作業も増えています。
■フィルターの交換時間
上面カバーとフィルタ固定ノブを外して交換します。(※全て産業廃棄物として処理します)
●プレフィルター
吸い込みが弱くなってきたと感じたら(表面の汚れが目立てきたら)交換時期です。
●中性能フィルタ
プレフィルターを新品に交換しても吸い込みの弱さが改善されない場合は交換時期です。
●HEPAフィルター
プレフィルタ・中性能フィルタを新品にしても吸い込みが弱い、またはプレフィルター・中性能フィルタが新品の状態で差圧計(オプション)の針が300Pa(M812DC-C03K)、360Pa(M812DC-C06K)のメモリを指したら交換時期です。
●活性炭シート
臭いが気になってきたら交換時期です。
■仕様
※1:ダクトφ75×2m使用時の風量
※2:本体より1m位置にて測定
■推奨部品
クリーンルーム用集塵機とは、クリーンルームなどで発塵が伴うような作業や装置からの発塵があるような場合に、局所集塵機し、HEPAフィルタを通して排気エアーをクリーンして室内に戻す集塵機です。当メーカーのクリーンルーム用集塵機は4層のフィルタ構造(プレフィルタ→中性能フィルタ→活性炭シート→HEPAフィルタ)で、微粒子成分、臭い成分をしっかり捕集し、また集塵機内部での発塵要素もカットします。
用途に応じた風量・静圧のラインナップがございます。
■タイプ
M812DC-C03K | M812DC-C06K |
■特長
●発塵要素をカット
排気側にHEPAフィルタを装備しており、ファンの集塵をカットしてクリーンな空気を排気します。さらに、筐体がステンレス製(SUS430)のため錆に強く、塗装剥れがありません
●すぐれた消臭効果
活性炭シートにより臭い成分(ガス状成分)を除去します
●コンパクト設計
キャスター付で、移動が容易です。作業場のすぐ横に置いてご使用いただけます
●豊富なラインナップ
17kPaを超える高静圧仕様や、10m3/minの大風量タイプもございます

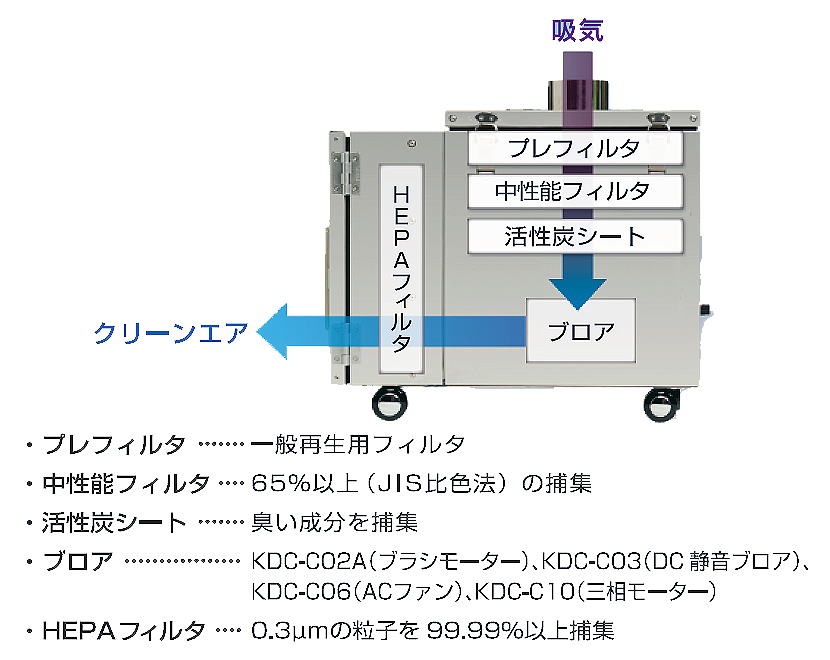

■装置構成1
吸気した空気は、3層のフィルタを通り、排気側のHEPAフィルターからクリーンな空気を排気します。
■装置構成2

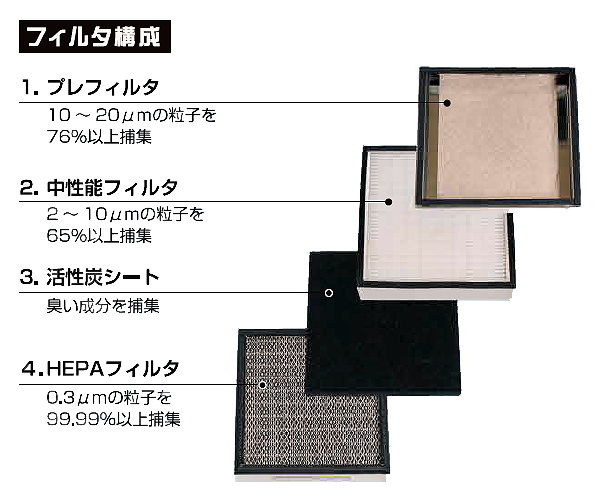

■フィルター構成

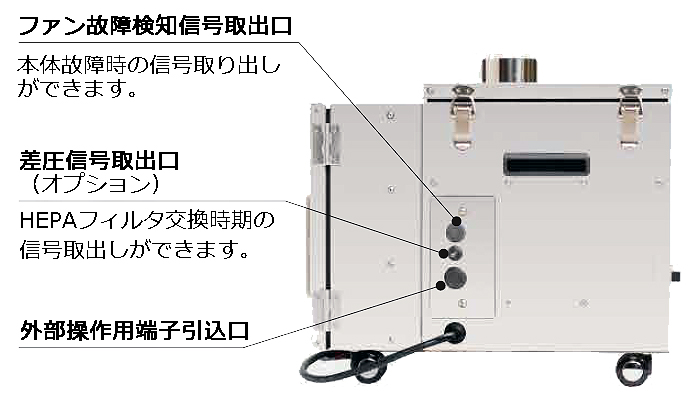

■各部位説明
■機種別機能表示
品番 | M812DC-C03K | M812DC-C06K |
風量調節 | - | 標準装備 |
分岐用天板 | - | 標準装備 |
ファン故障検知信号 | 標準装備 | 標準装備 |
差圧信号 | オプション | オプション |
200V設定(3相200V) | - | オプション |
■主な用途
●クリーンルーム、クリーンブース内の作業で発生する微粉塵の集塵
●食品、薬品、化粧品工場で発生する微粉塵の集塵
●クリーン度を要する研究、実験室での集塵、集煙
●クリーンルーム内でのハンダ付け作業、レーザーマーカー作業の集煙
●近年はクリーンルーム内でのハンダ付作業も増えています。

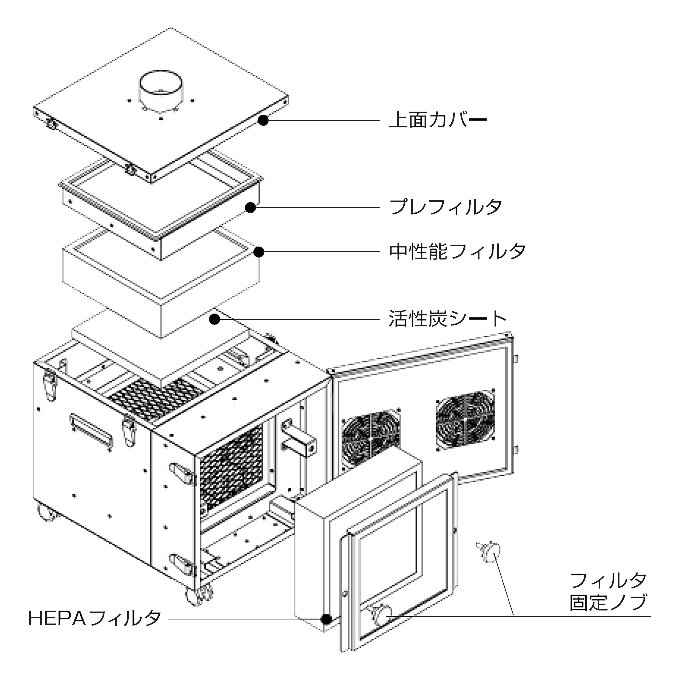

■フィルターの交換時間
上面カバーとフィルタ固定ノブを外して交換します。(※全て産業廃棄物として処理します)
●プレフィルター
吸い込みが弱くなってきたと感じたら(表面の汚れが目立てきたら)交換時期です。
●中性能フィルタ
プレフィルターを新品に交換しても吸い込みの弱さが改善されない場合は交換時期です。
●HEPAフィルター
プレフィルタ・中性能フィルタを新品にしても吸い込みが弱い、またはプレフィルター・中性能フィルタが新品の状態で差圧計(オプション)の針が300Pa(M812DC-C03K)、360Pa(M812DC-C06K)のメモリを指したら交換時期です。
●活性炭シート
臭いが気になってきたら交換時期です。
■仕様
品番 | M812DC-C03K | M812DC-C06K | |
電源 | 単相AC100V(50/60Hz) | 単相AC100V(50/60Hz) (オプション三相AC200V) |
|
消費電力 | 120W | 340W | |
外形寸法 | W350×D435×H410 | W350×D512×H610 | |
質量 | 18kg | 34kg | |
処理風量※1 | ダクト1口 | 3.9m3/min | 5.7m3/min |
ダクト2口 | 2.4m3/min | 3.4m3/min | |
ダクト1口 | 14.6m/s | 21.0m/s | |
ダクト2口 | 9.1m/s | 11.0m/s | |
捕集率 | 99.99%以上(0.3μm) | ||
フィルタ構成 | 1次フィルタ | プレフィルタ | |
2次フィルタ | 中性能フィルタ | ||
3次フィルタ | 活性炭シート | ||
排気フィルタ | HEPAフィルタ | ||
最大静圧 | 0.54kPa | 1.0kPa | |
ダクト径 | φ75 | ||
静音※2 | 62dB(A) | 66dB(A) | |
安全装置 | サーキットプロテクタ ブロア過負荷保護 |
漏電遮断器 インバーター異常検知 |
|
推奨部品 | 硬質ダクト(2m) (φ75用) 吸引フード(φ75用) ダクトバンド(φ75用) |
※2:本体より1m位置にて測定
■推奨部品
硬質ダクト | ダクトバンド(φ75×2m) | 吸引フード φ75用 |
