商品番号:M7B-7090
商品説明
●この1台でガソリン、ディーゼル、モータの回転計測が可能。

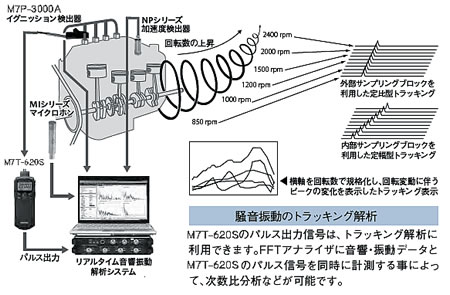

●アナログ、パルス出力機能付きで回転計測の記録、トラッキング解析が可能。
●電気自動車やハイブリッド車のモータ回転速度、ガソリンエンジン、ディーゼルエンジンの回転速度を計測するハンディタイプの回転計です。
■特長 ●多種類のセンサに対応 ガソリン、ディーゼル、モータの回転計測がこれ1台で可能。多種類のエンジン回転検出器および回転検出器が接続可能。 ●3種類の出力機能を装備 アナログ出力:回転速度の記録、収録 モニタ出力:センサの検出信号 パルス出力:回転周期信号 ●ピークホールド機能搭載 測定中の最大値、最小値表示が可能 ●メモリ機能搭載 最大20データのメモリが可能 ■計測例 ●ガソリンエンジン回転計測 イグニッション検出器(M7P-3000A)と本機(M7T-620S)を用いることによってガソリンエンジンの回転計測ができます。イグニッション検出器を点火ケーブルに取付けて計測します。 ●EV/HEVモータ回転計測 EV/HEVのモータの回転検出器(M7M-1200)を用いる事によって電気自動車やハイブリッド車のモータの回転計測が可能です。 検出器は、モータの回転軸に対して直交するように取付けます。計測原理はモータから発生する漏れ磁束を検出して計測します。モータの外側に検出器を取り付けるだけで簡単に計測できます。検出器用の穴加工などが不要です。M7T-620Sにモータの極数(パルス数P/R)を設定する必要があります。 ●ディーゼルエンジンの回転計測 エンジン回転検出器(M7P-1220)と本機(M7T-620S)を用いる事によってディーゼルエンジン回転計測が可能です。 M7P-1220はエンジンの振動を検出し、エンジン回転速度を計測します。(6気筒以上は計測ができない場合があります。) ■概略使用
※M7M-1200を用いたモータ回転計測の場合、センサの位置、モータの種類によって計測範囲が変わる可能性があります。 ※エンジンの種類、モータの種類によっては、計測できない場合があります。 ■仕様
■オプション周辺機器
|
