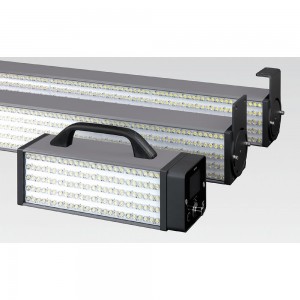

表面検査用LEDストロボ
商品番号：M783S-V2000S
商品説明
LED発光のストロボスコープです。
鋼板や紙・フィルムなどの表面検査、印刷物のチェック、高速回転・高速運動の状態観察、回転速度計測など、ストロボの幅広い用途に対応可能です。
内部トリガー発光、外部トリガー発光、遅延、分周、スローモーションなどの多彩な発光機能を装備しています。
■特長
●内部トリガー発光の周波数範囲は30～360,000FPMと超ワイド
●長短6サイズの豊富なラインナップ (発光面幅：250・500・1,000・1,250・1,500・2,000mm）
●ランプおよびフィルタ交換の手間とコストを削減
●コントローラは表面検査用LEDストロボに着脱可能
●ダイヤルによる簡単設定
●内部トリガー発光、外部トリガー発光、角度遅延、時間遅延、分周、スローモーションなどの多彩な発光機能を装備
●コントローラ1台で最大12台の表面検査用LEDストロボを同時制御
●さまざまな発光条件にあわせた設定を、最大10件まで保存可能
●印刷機械のエンコーダ信号と印刷面数を用いて発光タイミングの設定が可能
■使用例
●製鉄ラインでの通板目視検査
●印刷物の色や位置ズレ・かすれ・汚れなどのチェック
●紡績機械のスピンドル回転数測定やバルーンの観察、織機のタイミング調整など
●高速回転・高速運動の状態目視観察
●モーターなど各種回転機器の回転速度計測と動作チェック
●自動車・オートバイ部品の振動観察
など
■明るくムラのない発光
発光面は高さ90mm、幅は250mm・500mm・1,000mm・1,250mm・1,500mm・2,000mmの6サイズです。
超高輝度白色LEDにより、明るくムラなく照射します。
■ランプ・フィルタ交換の手間とコストを削減
LEDを使用しているので、ランプ交換の手間とランニングコストを削減(※)できます。
またファンレスのため、フィルタ交換などのメンテナンスが不要です。
※1台当たり年間約30万円削減 (メーカー比)
■簡単操作で多彩な機能
コントローラはツマミを用い、一画面で簡単に操作できます。
設定した内容は、メモリー機能により10件まで保存できます。
内部トリガー発光、外部トリガー発光、角度遅延、時間遅延、分周、スローモーションなど多彩な発光機能を装備しています。
■コントローラ
■コントローラーの表示
■コントローラー外観図
■コントローラー仕様
■着脱可能なコントローラで最大12台の表面検査用LEDストロボを同時制御
一体型ストロボとしても、またコントローラを離しても使用できるため、さまざまな使用環境に対応可能です。
さらに表面検査用LEDストロボ同士を連結することより、複数個所の同時照射や照射範囲の拡張が可能です。
■エンコーダ1回転あたりの発光回数を設定できるエンコーダ信号分周機能
印刷物検査の場合、搬送機器のエンコーダ信号と印刷面数から、簡単に発光回数を設定できます。
例えば60P/Rのエンコーダで、１回転あたりの印刷面数が7面の場合、お客様が分周比を計算(60÷7=8.5714…)する必要はなく、パルス数「60」と印刷面数「7」を設定するだけです。
■設置と取付角度の調整を容易にする取付金具
オプションの取付金具はL型とI型の2種類から選択可能。
L型を用いて卓上型ストロボとしても使用できます。
●2種類の取付金具
●自由な角度調整が可能
■照射範囲および明るさ
照射範囲や照射距離など、お使いになる環境にあわせてモデルを選択できます。
■距離0.3mにおける照射範囲
■距離1mにおけるM783S-V2000Sの照射範囲
■外観図
■仕様
鋼板や紙・フィルムなどの表面検査、印刷物のチェック、高速回転・高速運動の状態観察、回転速度計測など、ストロボの幅広い用途に対応可能です。
内部トリガー発光、外部トリガー発光、遅延、分周、スローモーションなどの多彩な発光機能を装備しています。
■特長
●内部トリガー発光の周波数範囲は30～360,000FPMと超ワイド
●長短6サイズの豊富なラインナップ (発光面幅：250・500・1,000・1,250・1,500・2,000mm）
●ランプおよびフィルタ交換の手間とコストを削減
●コントローラは表面検査用LEDストロボに着脱可能
●ダイヤルによる簡単設定
●内部トリガー発光、外部トリガー発光、角度遅延、時間遅延、分周、スローモーションなどの多彩な発光機能を装備
●コントローラ1台で最大12台の表面検査用LEDストロボを同時制御
●さまざまな発光条件にあわせた設定を、最大10件まで保存可能
●印刷機械のエンコーダ信号と印刷面数を用いて発光タイミングの設定が可能
■使用例
●製鉄ラインでの通板目視検査
●印刷物の色や位置ズレ・かすれ・汚れなどのチェック
●紡績機械のスピンドル回転数測定やバルーンの観察、織機のタイミング調整など
●高速回転・高速運動の状態目視観察
●モーターなど各種回転機器の回転速度計測と動作チェック
●自動車・オートバイ部品の振動観察
など
| 製鉄ラインでの通板目視検査 | 印刷物の色や位置ズレ・かすれ・汚れのチェック |
 |
 |
■明るくムラのない発光
発光面は高さ90mm、幅は250mm・500mm・1,000mm・1,250mm・1,500mm・2,000mmの6サイズです。
超高輝度白色LEDにより、明るくムラなく照射します。
■ランプ・フィルタ交換の手間とコストを削減
LEDを使用しているので、ランプ交換の手間とランニングコストを削減(※)できます。
またファンレスのため、フィルタ交換などのメンテナンスが不要です。
※1台当たり年間約30万円削減 (メーカー比)
■簡単操作で多彩な機能
コントローラはツマミを用い、一画面で簡単に操作できます。
設定した内容は、メモリー機能により10件まで保存できます。
内部トリガー発光、外部トリガー発光、角度遅延、時間遅延、分周、スローモーションなど多彩な発光機能を装備しています。
■コントローラ
■コントローラーの表示
■コントローラー外観図
■コントローラー仕様
| 品番 | M783B-LSVS |
| サイズ | 100 mm (W) × 100mm (H) × 30mm (D) |
| 重量 | 約400g |
■着脱可能なコントローラで最大12台の表面検査用LEDストロボを同時制御
一体型ストロボとしても、またコントローラを離しても使用できるため、さまざまな使用環境に対応可能です。
さらに表面検査用LEDストロボ同士を連結することより、複数個所の同時照射や照射範囲の拡張が可能です。
■エンコーダ1回転あたりの発光回数を設定できるエンコーダ信号分周機能
印刷物検査の場合、搬送機器のエンコーダ信号と印刷面数から、簡単に発光回数を設定できます。
例えば60P/Rのエンコーダで、１回転あたりの印刷面数が7面の場合、お客様が分周比を計算(60÷7=8.5714…)する必要はなく、パルス数「60」と印刷面数「7」を設定するだけです。
■設置と取付角度の調整を容易にする取付金具
オプションの取付金具はL型とI型の2種類から選択可能。
L型を用いて卓上型ストロボとしても使用できます。
●2種類の取付金具
●自由な角度調整が可能
■照射範囲および明るさ
照射範囲や照射距離など、お使いになる環境にあわせてモデルを選択できます。
■距離0.3mにおける照射範囲
■距離1mにおけるM783S-V2000Sの照射範囲
| 品番 | 発光面積 (mm) |
照射範囲(mm×mm) | 明るさ(LUX) | ||
| 距離0.3m | 距離1m | 距離0.3m | 距離1m | ||
| M783S-V250S | 250 | 250×150 | 500×500 | 10,000 | 1,600 |
| M783S-V500S | 500 | 500×160 | 600×510 | 9,000 | 2,600 |
| M783S-V1000S | 1,000 | 1,000×170 | 1,150×520 | 9,000 | 2,600 |
| M783S-V1250S | 1,250 | 1,250×170 | 1,400×520 | 9,000 | 2,600 |
| M783S-V1500S | 1,500 | 1,500×170 | 1,650×520 | 9,000 | 2,600 |
| M783S-V2000S | 2,000 | 2,000×170 | 2,000×520 | 9,000 | 2,600 |
■外観図
■仕様
| 品番 | M783S-V250S | M783S-V500S | M783S-V1000S | |
| 発光周波数 範囲 |
INT | 30～360.000FPM (0.5～6,000Hz)，設定分解能：1FPM (0.1Hz) | ||
| EXT | 0～60,000FPM（0～1,000Hz），表示分解能：0.1FPM（0.1Hz） | |||
| 内部トリガー | ±0.01% | |||
| 外部トリガー 計測精度 |
±（0.01%＋1digit） | |||
| 発光時間 | 1μs～発光周期の1%，最大200μs，設定分解能0.1μs | |||
| 外部トリガー | 電圧 | Hレベル：3～5V, Lレベル：0～1V, 入力インピーダンス：約11kΩ, パルス幅：10μs以上 |
||
| 接点 | ON抵抗：1kΩ以下, ON時電流：18mA, OFF抵抗：10kΩ以上, OFF時電圧：5V | |||
| 電流 | 電流ONレベル：9～18mA, 電流OFFレベル：0.1mA以下, パルス幅:10μs以上 | |||
| 同期エッジ | 電圧 | 立ち上がりエッジまたは立ち下がりエッジ | ||
| 接点 | 閉または開 | |||
| 電流 | ONまたはOFF | |||
| 角度遅延 | 0～359°，設定分解能1° | |||
| 時間遅延 | 0～入力信号周期未満，最大2,000ms，設定分解能1ms | |||
| 外部信号分周機能 | 最大1,000分周 | |||
| エンコーダ 信号分周機能 |
最大1,000P/R, 最大発光回数1,000回/R | |||
| スローモーション | -1.0r/s（前進）～+1.0r/s（後進），設定分解能0.1r/s | |||
| メモリー機能 | 設定保存可能数10 | |||
| 連結可能台数 | 12台 | |||
| 電源 | AC100V～240V±10％，50/60Hz | |||
| 消費電流 | 約0.3A | 約0.4A | 約0.5A | |
| 使用環境 | 温度 | 0℃～40℃ | ||
| 湿度 | 20%～90%RH, ただし結露ないこと | |||
| 外形寸法 (W×H×D)(mm) |
コントローラ：100×100×30, 400g | |||
| 272×100×100 | 522×100×100 | 1,022×100×100 | ||
| 質量 | 2kg | 3kg | 5kg | |
| 品番 | M783S-V1250S | M783S-V1500S | M783S-V2000S | |
| 発光周波数 範囲 |
INT | 30～360.000FPM (0.5～6,000Hz)，設定分解能：1FPM (0.1Hz) | ||
| EXT | 0～60,000FPM（0～1,000Hz），表示分解能：0.1FPM（0.1Hz） | |||
| 内部トリガー | ±0.01% | |||
| 外部トリガー 計測精度 |
±（0.01%＋1digit） | |||
| 発光時間 | 1μs～発光周期の1%，最大200μs，設定分解能0.1μs | |||
| 外部トリガー | 電圧 | Hレベル：3～5V, Lレベル：0～1V, 入力インピーダンス：約11kΩ, パルス幅：10μs以上 |
||
| 接点 | ON抵抗：1kΩ以下, ON時電流：18mA, OFF抵抗：10kΩ以上, OFF時電圧：5V | |||
| 電流 | 電流ONレベル：9～18mA, 電流OFFレベル：0.1mA以下, パルス幅:10μs以上 | |||
| 同期エッジ | 電圧 | 立ち上がりエッジまたは立ち下がりエッジ | ||
| 接点 | 閉または開 | |||
| 電流 | ONまたはOFF | |||
| 角度遅延 | 0～359°，設定分解能1° | |||
| 時間遅延 | 0～入力信号周期未満，最大2,000ms，設定分解能1ms | |||
| 外部信号分周機能 | 最大1,000分周 | |||
| エンコーダ 信号分周機能 |
最大1,000P/R, 最大発光回数1,000回/R | |||
| スローモーション | -1.0r/s（前進）～+1.0r/s（後進），設定分解能0.1r/s | |||
| メモリー機能 | 設定保存可能数10 | |||
| 連結可能台数 | 12台 | |||
| 電源 | AC100V～240V±10％，50/60Hz | |||
| 消費電流 | 約0.7A | 約0.8A | 約0.9A | |
| 使用環境 | 温度 | 0℃～40℃ | ||
| 湿度 | 20%～90%RH, ただし結露ないこと | |||
| 外形寸法 (W×H×D)(mm) |
コントローラ：100×100×30, 400g | |||
| 1,272×100×100 | 1,522×100×100 | 2,022×100×100 | ||
| 質量 | 6kg | 7kg | 9kg | |
