商品詳細
アルミ軽量小型チェンブロック1TON×2.5m
商品番号:M75X-010KTA
商品説明

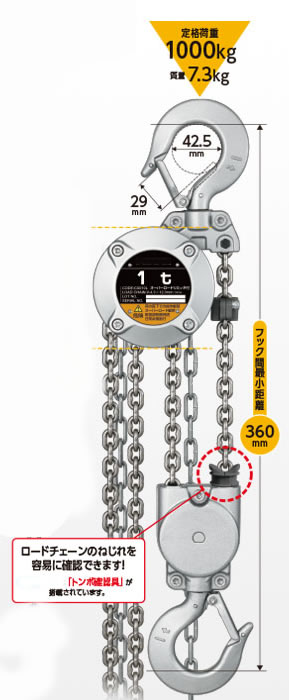

小形、軽量、シンプルデザイン!
定格荷重1tが新登場!
一体形アルミボディ構造採用、携帯性抜群、しかも手引き力が小さく作業がスムーズです。
またフックのふところが広く、用途の幅がいっそう広がります。
■特長
●ふところの広いフック(上下フック共通)
●でっぱりのないボルト
●過度な負荷の巻上げを防止するオーバーロードリミッタ付き
※オーバーロードリミッタは常用しないでください
●横ずれ防止付きフックラッチ(上下フック共通)
●ハンドチェーンは、耐食性に優れたチェーンを採用
●強力ロードチェーン(破断応力 1,000N/mm²以上)

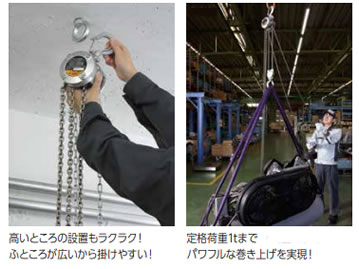

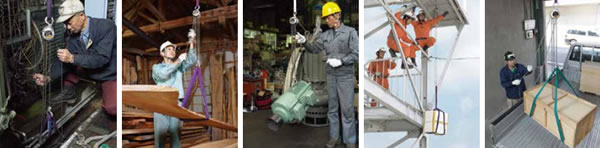

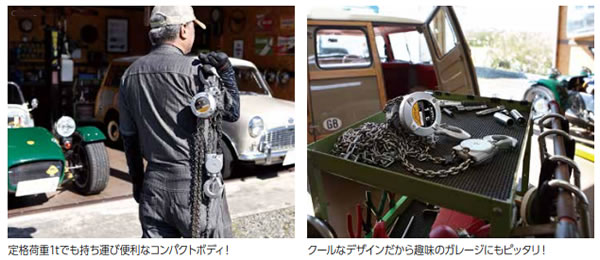

■狭い場所や高いところで使いたいときにサッと使えて便利。
小さくてもすごいパワー。様々な現場で活躍します。

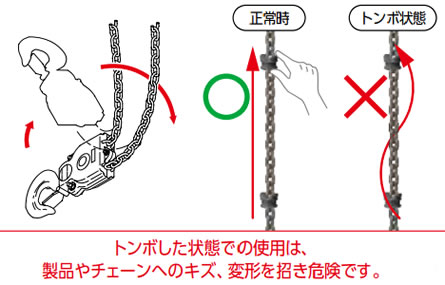

■M75X-010KTAには「トンボ確認具」が搭載されています
トンボとは、ダブルタイプのシタフックで下図のようにチェーンにねじれが生じた状態です。
搭載されたトンボ確認具をご使用になることで、従来よりトンボの判別が容易になりました。
※詳しくは取扱説明書をご覧ください。
■寸法図
■仕様
※1: 定格荷重の巻上時に平均して手にかかる力(手引き力)を示します。
※2: 標準揚程の場合の質量です。
※3: フック間最小距離
※4: ウエフックからハンドチェーン下面まで
※5: ( )内は「トンボ確認具」を除いた際の数値です。
◎ロードチェーンは、6.0mまで1m単位でお受けいたします。
◎ハンドチェーンは、標準長さ~6.0mまで0.5m単位でお受けいたします。
●ふところの広いフック(上下フック共通)
●でっぱりのないボルト
●過度な負荷の巻上げを防止するオーバーロードリミッタ付き
※オーバーロードリミッタは常用しないでください
●横ずれ防止付きフックラッチ(上下フック共通)
●ハンドチェーンは、耐食性に優れたチェーンを採用
●強力ロードチェーン(破断応力 1,000N/mm²以上)
■狭い場所や高いところで使いたいときにサッと使えて便利。
小さくてもすごいパワー。様々な現場で活躍します。
■M75X-010KTAには「トンボ確認具」が搭載されています
トンボとは、ダブルタイプのシタフックで下図のようにチェーンにねじれが生じた状態です。
搭載されたトンボ確認具をご使用になることで、従来よりトンボの判別が容易になりました。
※詳しくは取扱説明書をご覧ください。
■寸法図
■仕様
品番 | M75X-010KTA | |
定格荷重 | 1,000kg[1.0t] | |
標準揚程 | 2.5m | |
ハンドチェーン 標準長さ二つ折り |
2.5m | |
巻上平均手動力 ※1 | 193N[19.7kgf] | |
荷を1m巻上げに要する ハンドチェーンの牽引長さ |
85.6m | |
ロードチェーン線径×掛数 | 4.3×2mm | |
作動荷重 | 1,250kg | |
質量 ※2 | 7.3kg | |
荷造質量 | 7.6kg | |
揚程増し増加質量 | 1.8kg/m | |
寸法 | a | 103mm |
b | 122mm | |
C※3 | 360(340)mm※5 | |
d※4 | 2,610mm | |
e | 44mm | |
f | 87mm | |
g | 29mm | |
s | 42.5mm | |
t | 15mm |
※2: 標準揚程の場合の質量です。
※3: フック間最小距離
※4: ウエフックからハンドチェーン下面まで
※5: ( )内は「トンボ確認具」を除いた際の数値です。
◎ロードチェーンは、6.0mまで1m単位でお受けいたします。
◎ハンドチェーンは、標準長さ~6.0mまで0.5m単位でお受けいたします。
