ホイスト

■特長
建屋の柱や壁に取付ける壁固定式の「ウォール形」と、レーン本体を支持する支柱が、下部で垂直に立ち上がり、上部で水平方向に張り出す「L字形」


■寸法図
●ウォール形

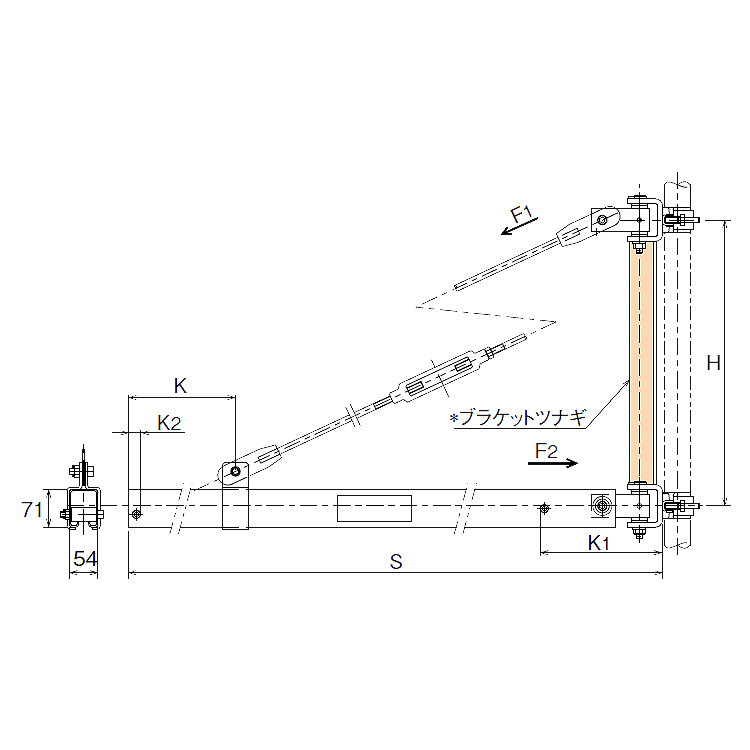

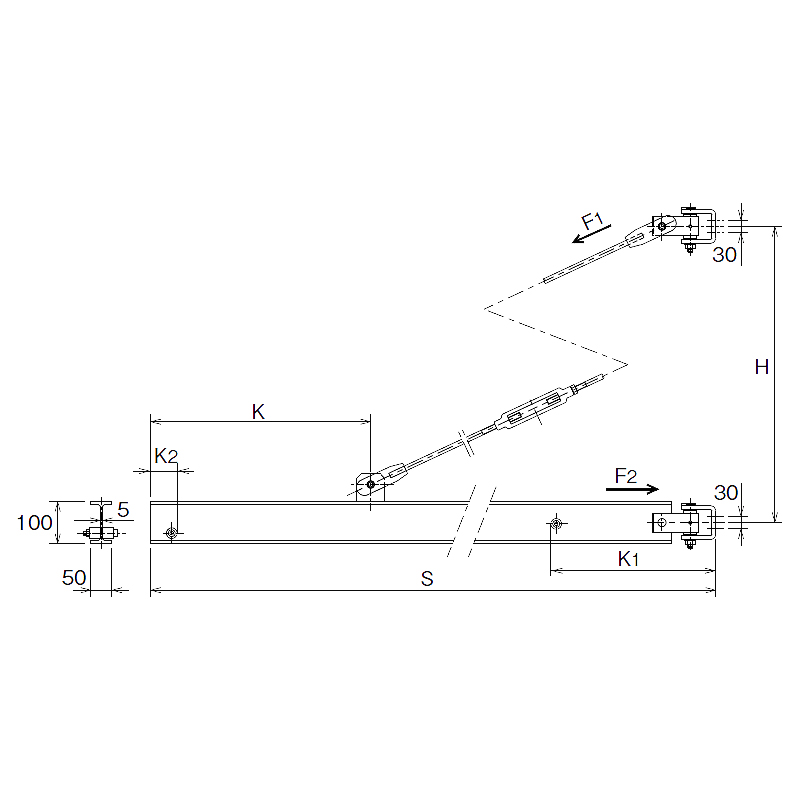

ウォール形ジブクレーンC形ビーム	ウォール形ジブクレーンH形ビーム

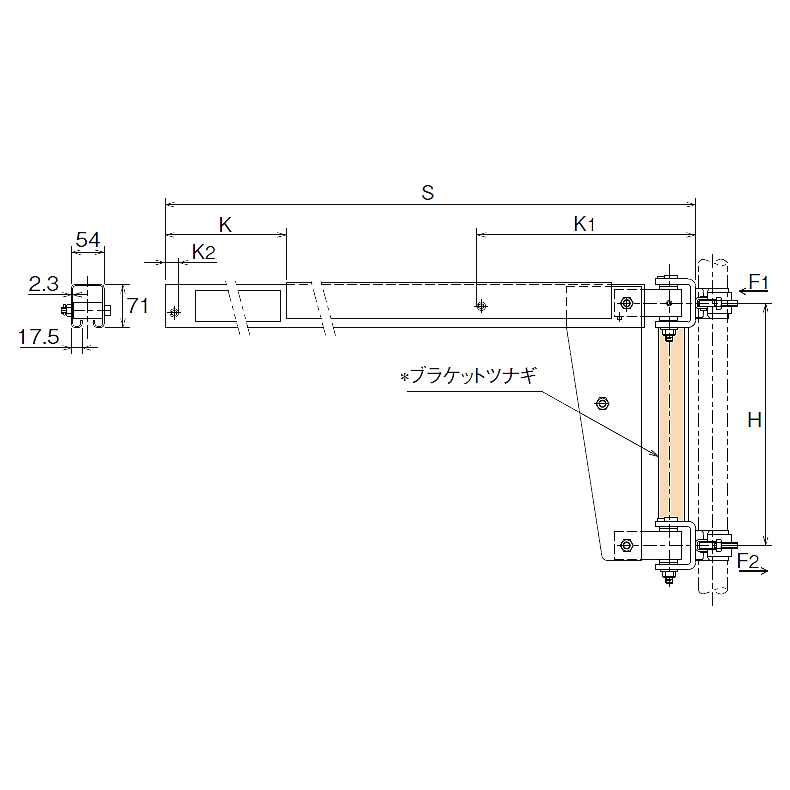

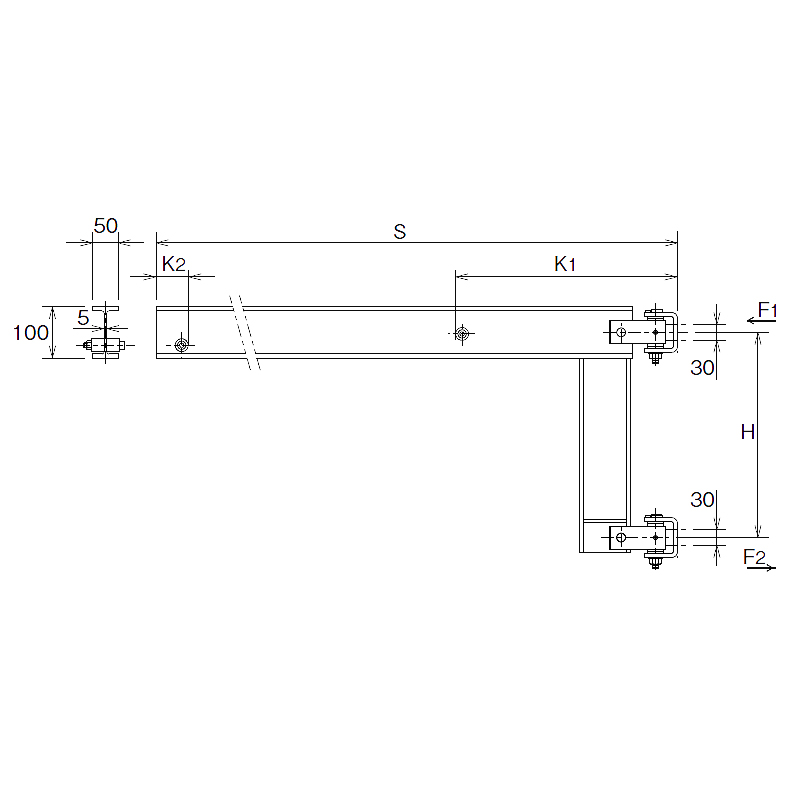

L形ジブクレーンC形ビーム	L形ジブクレーンH形ビーム

■タイプ

品番	タイプ	種類	ビーム
M75-WM13	ウォール形 ジブクレーン	一般作業用	C形
M75-WM25
M75-WMG13		建築作業用
M75-WMG25
M75-WH25		一般作業用	H形
M75-LM13	L形ジブクレーン	一般作業用	C形
M75-LM25
M75-LMG13		建築作業用
M75-LMG25
M75-LH25		一般作業用	H形

■仕様

品番	定格荷重 (kg)	スパン (m)	ブラケット間隔 (m)	最大回転 角度	質量 (kg)	軸力(kN)		K寸法 (mm)	ブラケット ツナギ
		S	H			F1	F2
ウォール形ジブクレーン
M75-WM13	125	2.5	0.7	180°	約25	8.18	7.74	460	-
M75-WM25	250	1.9	0.7	180°	約20	10.98	9.80	350	-
M75-WMG13	125	2.5	0.7	180°	約30	8.18	7.74	460	アングル 製付
M75-WMG25	250	1.9	0.7	180°	約25	10.98	9.80	350	角パイプ 製付
M75-WH25	250	2.8	0.7	180°	約39	17.35	17.93	520	-
L形ジブクレーン
M75-LM13	125	1.5	0.4	180°	23	6.66	6.66	440	-
M75-LM25	250	1.0	0.4	180°	20	7.94	7.94	240	-
M75-LMG13	125	1.5	0.4	180°	27	6.66	6.66	440	アングル 製付
M75-LMG25	250	1.0	0.4	180°	24	7.94	7.94	240	角パイプ 製付
M75-LH25	250	1.5	0.4	180°	24	12.74	12.74	-	-

■オプション
●自立ポール

M75-WP25	M75-LP25

品番	品名	対応ジブクレーン
M75-WP25	自立ポール	ウォール形用
M75-LP25	自立ポール	L形用
