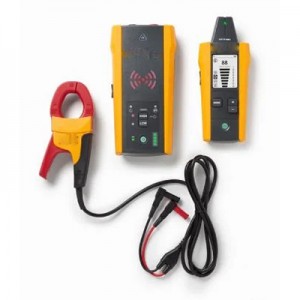

電線探索器ケーブルロケーター
商品番号：M74FK-2052F
商品説明
・壁、天井、床にある、通電中および非通電状態のワイヤーを素早く正確に検出します
・破損や断線、短絡を検出し、ブレーカーやヒューズを簡単に識別します
・CAT IV 600 V の安全性評価
・i400 AC Current Clampアクセサリが付属しており、裸導体にアクセスできない場合にケーブルにトレースシグナルを送ります。
■お客様の安全を守るために作られた製品です
M74FK-2052F高機能ワイヤートレーサーは、CAT IV 600 V までの住宅、商業、産業環境で、高い確度と安全性で通電ワイヤーと非通電ワイヤーをトラブルシューティングします。この CAT 定格は、あらゆるワイヤー・トレーサーの中で最高の保護を提供します。産業環境や公益事業環境で発生する可能性のある最も危険な過渡過電圧 (最大 8,000 V まで上昇) からユーザーを保護するように設計されています。これは、重要な機器をオフラインにできない産業プラント、工場、病院などの環境で発生し得るシナリオで、特に重要です。
■アプリケーションに合わせてカスタマイズされたワイヤートレース
住宅、商業ビル、高電圧の用益設備の電気配線と機器のトラブルシューティングに Fluke 2052 を使うと、破断、断線、ショートを検出できます。各種モードと機能を備えるため、作業中に発生し得る幅広い電気配線と回路の問題を柔軟にトラブルシューティングできます。
■4つのレシーバトレーシングモード
レシーバは、非接触電圧検出用のトランスミッタなしのパッシブトレーシングと、他のすべてのモード用のトランスミッタによるアクティブトレーシングの2つの方法を使用して、ワイヤおよびケーブル内のシグナルを検出します。レシーバーのチップセンサーは、コーナーや狭いスペース、およびジャンクションボックス内のワイヤーをトレースできます。
・「クイックスキャン」モードによる通電状態のワイヤ検出と、大型カラーLCDによる可視化
・ワイヤーをより正確に検出するための「高精度」モード
・「ブレーカー」モードにより、トランスミッタから検出された最高記録シグナルに基づいて、ブレーカーとヒューズを簡単に識別
・「非接触電圧検出」モードにより、トランスミッタを使用せずに通電中のワイヤを追跡
■3つのトランスミッタ電源モード
トランスミッタは、最大CAT IV 600Vの通電および非通電回路で動作し、ハイ、ロー、ループモードを備えています。これらのモードは、誘起シグナルの強度を変化させ、トレースする回路に応じて、より正確な結果を提供するのに役立ちます。
・通常の通電回路および非通電回路用の「ハイ」モード
・低信号で精密なトレースを行い、近くのワイヤや金属オブジェクトとのカップリングを低減する「ロー」モード
・非通電のクローズドループ回路用の「ループ」モード
■2つのトランスミッタ出力周波数
トランスミッターは、システムへの通電または非通電を自動的に検知し、6kHzまたは33kHzの出力周波数を選択します。
■8つのレシーバ感度レベル
感度レベルが高いほど、トレース時の柔軟性と確度が向上します。
■完備したキット
M74FK-2052F高機能ワイヤートレーサーキットには、ワイヤーと回路のトレース開始に必要なすべての付属品が揃っています。アクセサリー・キットには、テスト・リード、テスト・プローブ、ブレード、丸型電源アダプター、トランスミッターの電気系統接続用のワニ口クリップが同梱されています。付属のワニ口クリップとテストリードを使用してトランスミッタを裸導体に接続すれば、常に最も正確な結果が得られます。ただし、裸導体への直接接続が利用できない状況では、付属のi400電流クランプを「ループ」モードで使用して、絶縁体を通してブーストされた6kHz信号を誘起できます。キットにはバッテリーとハードキャリングケースも含まれています。
■同梱品
●高機能ワイヤートレーサーレシーバ
●高機能ワイヤートレーサートランスミッター
●i400 AC 電流クランプ
●2000ACC テストリードアクセサリーキット
●プレミアムハードキャリングケース
●電池
●クイック・リファレンス・ガイド
■製品画像
■仕様
●レシーバ
●トランスミッター
●i400 AC電流クランプ
●テストリードアクセサリーキット
・破損や断線、短絡を検出し、ブレーカーやヒューズを簡単に識別します
・CAT IV 600 V の安全性評価
・i400 AC Current Clampアクセサリが付属しており、裸導体にアクセスできない場合にケーブルにトレースシグナルを送ります。
■お客様の安全を守るために作られた製品です
M74FK-2052F高機能ワイヤートレーサーは、CAT IV 600 V までの住宅、商業、産業環境で、高い確度と安全性で通電ワイヤーと非通電ワイヤーをトラブルシューティングします。この CAT 定格は、あらゆるワイヤー・トレーサーの中で最高の保護を提供します。産業環境や公益事業環境で発生する可能性のある最も危険な過渡過電圧 (最大 8,000 V まで上昇) からユーザーを保護するように設計されています。これは、重要な機器をオフラインにできない産業プラント、工場、病院などの環境で発生し得るシナリオで、特に重要です。
■アプリケーションに合わせてカスタマイズされたワイヤートレース
住宅、商業ビル、高電圧の用益設備の電気配線と機器のトラブルシューティングに Fluke 2052 を使うと、破断、断線、ショートを検出できます。各種モードと機能を備えるため、作業中に発生し得る幅広い電気配線と回路の問題を柔軟にトラブルシューティングできます。
■4つのレシーバトレーシングモード
レシーバは、非接触電圧検出用のトランスミッタなしのパッシブトレーシングと、他のすべてのモード用のトランスミッタによるアクティブトレーシングの2つの方法を使用して、ワイヤおよびケーブル内のシグナルを検出します。レシーバーのチップセンサーは、コーナーや狭いスペース、およびジャンクションボックス内のワイヤーをトレースできます。
・「クイックスキャン」モードによる通電状態のワイヤ検出と、大型カラーLCDによる可視化
・ワイヤーをより正確に検出するための「高精度」モード
・「ブレーカー」モードにより、トランスミッタから検出された最高記録シグナルに基づいて、ブレーカーとヒューズを簡単に識別
・「非接触電圧検出」モードにより、トランスミッタを使用せずに通電中のワイヤを追跡
■3つのトランスミッタ電源モード
トランスミッタは、最大CAT IV 600Vの通電および非通電回路で動作し、ハイ、ロー、ループモードを備えています。これらのモードは、誘起シグナルの強度を変化させ、トレースする回路に応じて、より正確な結果を提供するのに役立ちます。
・通常の通電回路および非通電回路用の「ハイ」モード
・低信号で精密なトレースを行い、近くのワイヤや金属オブジェクトとのカップリングを低減する「ロー」モード
・非通電のクローズドループ回路用の「ループ」モード
■2つのトランスミッタ出力周波数
トランスミッターは、システムへの通電または非通電を自動的に検知し、6kHzまたは33kHzの出力周波数を選択します。
■8つのレシーバ感度レベル
感度レベルが高いほど、トレース時の柔軟性と確度が向上します。
■完備したキット
M74FK-2052F高機能ワイヤートレーサーキットには、ワイヤーと回路のトレース開始に必要なすべての付属品が揃っています。アクセサリー・キットには、テスト・リード、テスト・プローブ、ブレード、丸型電源アダプター、トランスミッターの電気系統接続用のワニ口クリップが同梱されています。付属のワニ口クリップとテストリードを使用してトランスミッタを裸導体に接続すれば、常に最も正確な結果が得られます。ただし、裸導体への直接接続が利用できない状況では、付属のi400電流クランプを「ループ」モードで使用して、絶縁体を通してブーストされた6kHz信号を誘起できます。キットにはバッテリーとハードキャリングケースも含まれています。
■同梱品
●高機能ワイヤートレーサーレシーバ
●高機能ワイヤートレーサートランスミッター
●i400 AC 電流クランプ
●2000ACC テストリードアクセサリーキット
●プレミアムハードキャリングケース
●電池
●クイック・リファレンス・ガイド
■製品画像
■仕様
●レシーバ
| 測定カテゴリ | CAT IV 600 V |
| 動作電圧 | 600 V AC/DC |
| 動作周波数 | 通電時：6.25 kHz |
| 非通電時：32.768 kHz | |
| 信号表示 | 数値、棒グラフ表示、ビープ音 |
| 応答時間 | チップ・センサー (通電/非通電時)：500 ms NCV：500ms バッテリー・モニタリング：5 秒 |
| 信号の電流出力 (通常) | なし |
| 信号電圧出力 (公称) | なし |
| レンジ検出 (戸外) | チップ・センサー：通電時 最大距離 (無線)：最大 6.1 m ピンポイント検出：約 5 cm チップ・センサー：非通電時 最大距離 (無線)：最大 4.5 m ピンポイント検出：約 5 cm NCV (40 Hz ～ 400 Hz) 最高感度：2 m まで 90 V 最低感度：1 cm まで 600 V |
| 電流レンジ | なし |
| 基本確度 | なし |
| ディスプレイ・サイズ | LCD 63 mm |
| ディスプレイ寸法 (幅 x 高さ) | 37 mm × 49 mm |
| ディスプレイ解像度 | 240 x 320 ピクセル |
| ディスプレイ・タイプ | TFT LCD |
| 表示色 | 16 ビット |
| バックライト | あり |
| 作動時温度 | -20 ℃ ～ 50 ℃ |
| 作動時湿度 | 45%：-20 ℃ ～ <10 ℃ または 40 ℃ ～ 50 ℃ (-4 °F ～ <50 °F または 104 °F ～ 122 °F) 95 % (結露なし)：10 ℃ ～ <30 ℃ (50 °F ～ 86 °F) 75%：30 ℃ ～ <40 ℃ (86 °F ～ 104 °F) |
| 動作高度 | 2000 m |
| 過渡保護 | なし |
| 汚染度 | 2 |
| IP 定格 | IP 40 |
| 耐落下性能 | 1 m |
| 電源 | 単 3 電池 4 本 (アルカリ) |
| 消費電力量（代表値） | 110 mA |
| バッテリー寿命 | 約 16 時間 |
| 電池電圧低下の表示 | 対応 |
| ヒューズ | なし |
| 最大導体サイズ | なし |
| 寸法 (L x W x H) | 約 183 x 75 x 43 mm (7.2 x 2.95 x 1.69 in) |
| 重量 | 約 0.27 kg (0.6 lb) |
●トランスミッター
| 一般仕様 | トランスミッター |
| 測定カテゴリ | CAT IV 600 V |
| 動作電圧 | 600 V AC/DC |
| 動作周波数 | 通電時/ループ：6.25 kHz 非通電時：32.768 kHz |
| 信号表示 | LED とビープ音 |
| 応答時間 | ライン電圧監視：1 秒 バッテリー電圧の監視：5 秒 |
| 信号の電流出力 (通常) | 通電回路: ハイ・モード：60 mA rms ロー・モード：30 mA rms 非通電回路: ハイ・モード：110 mA rms ロー・モード：40 mA rms ループ・モード (テスト・リード使用)：160 mA rms ループ・モード (i400 AC 電流クランプ使用): 385 mA rms |
| 信号電圧出力 (公称) | 通電回路: ハイ・モード：14 W@230 V AC/50 Hz、 3.33 k Ω@230 V AC ロー・モード：4.6 W@230 V AC/50 Hz、 11.5 k Ω@230 V AC 非通電回路: ハイ・モード：31 V RMS、140 Vp-p、 0.86 W@1 k Ω 負荷 ロー・モード：27.5 V RMS、120 Vp-p、 0.1 W@1 k Ω 負荷 ループ・モード (テスト・リード使用)：32 V RMS, 140 VP-p、0.87 W (1 kΩ 負荷時) ループ・モード (i400 AC 電流クランプ使用): 31 mV、0.89 W (1 Ω 負荷時) |
| 電流レンジ | なし |
| 基本確度 | なし |
| ディスプレイ・サイズ | LED |
| ディスプレイ寸法 (幅 x 高さ) | なし |
| ディスプレイ解像度 | なし |
| ディスプレイ・タイプ | LED |
| 表示色 | 作動モード LED：赤 バッテリー・ステータス LED：緑、黄、赤 |
| バックライト | なし |
| 作動時温度 | -20 ℃ ～ 50 ℃ |
| 作動時湿度 | 45%：-20 ℃ ～ <10 ℃ または 40 ℃ ～ 50 ℃ (-4 °F ～ <50 °F または 104 °F ～ 122 °F) 95 % (結露なし)：10 ℃ ～ <30 ℃ (50 °F ～ 86 °F) 75%：30 ℃ ～ <40 ℃ (86 °F ～ 104 °F) |
| 動作高度 | 2000 m |
| 汚染度 | 2 |
| IP 定格 | IP 40 |
| 耐落下性能 | 1 m |
| 電源 | 単 3 電池 8 本 (アルカリ) |
| 消費電力量（代表値） | ハイ/ロー・モード：70 mA クランプを使用したループ・モード：90 mA 信号なしの消費 Transmission <30 % (透過率 <30 %) |
| バッテリー寿命 | ハイ/ロー・モード：約 25 時間 ループ・モード：約 18 時間 |
| 電池電圧低下の表示 | 対応 |
| ヒューズ | 1.6A、700V、高速動作、 |
| φ6 x 32 mm、50 kA 割り込み | |
| 最大導体サイズ | なし |
| 寸法 (L x W x H) | 約 183 x 93 x 50 mm (7.2 x 3.66 x 1.97 in) |
| 重量 | 約 0.57 kg (1.25 lb) |
●i400 AC電流クランプ
| 測定カテゴリ | CAT IV 600 V、CAT III 1000 V |
| 動作電圧 | 1000 V AC |
| 動作周波数 | なし |
| 信号表示 | なし |
| 応答時間 | なし |
| 信号の電流出力 (通常) | なし |
| 信号電圧出力 (公称) | なし |
| レンジ検出 (戸外) | なし |
| 電流レンジ | 400 A |
| 基本確度 | 2 % + 0.06 A (45 Hz ～ 400 Hz) |
| ディスプレイ・サイズ | なし |
| ディスプレイ寸法 (幅 x 高さ) | なし |
| ディスプレイ解像度 | なし |
| ディスプレイ・タイプ | なし |
| 表示色 | なし |
| バックライト | なし |
| 作動時温度 | -20 ℃ ～ 50 ℃ |
| 作動時湿度 | 10 ℃ ～ <30 ℃ (95 %：50 °F ～ <86 °F) 30℃ ～ <40℃ (75 %：86 °F ～ <104 °F) 40 ℃ ～ <50 ℃ (45 %：104 °F ～ <122 °F) |
| 動作高度 | 2000 m |
| 過渡保護 | なし |
| 汚染度 | 2 |
| IP 定格 | IP 40 |
| 耐落下性能 | 1 m |
| 電源 | なし |
| 消費電力量（代表値） | なし |
| バッテリー寿命 | なし |
| 電池電圧低下の表示 | なし |
| ヒューズ | なし |
| 最大導体サイズ | 32 mm |
| 寸法 (L x W x H) | 約 150 x 70 x 30 mm (5.9 x 2.75 x 1.18 in) |
| 重量 | 約0.114 kg (0.25 lb) |
●テストリードアクセサリーキット
| 内容 | (2) 1 m テストリード (赤、黒） (1) 7mテストリード（緑） (2) テスト・プローブ（黒）、 (2) ワニ口クリップ (赤、黒)、 (2) アウトレットブレードアダプター（赤、黒）、 (2) アウトレット丸形アダプター（赤、黒） |
| 測定カテゴリー | CAT IV 600 V (テスト・リード)、CAT II 1000 V (テスト・プローブ)、 CAT IV 600 V (ワニ口クリップ)、 CAT II 300 V（アウトレットアダプター） |
| 作動時電圧と電流 | 最大 600 V、10 A (赤/黒のリード線)、 最大 600 V、10 A (緑のリード線)、最大 1000 V、8 A (黒のプローブ) 最大 600 V、10 A (ワニ口クリップ)、最大 300 V、10 A (電源アダプター) |
| 作動時温度 | 0 ℃ ～ 50 ℃ (32 °F ～ 122 °F) |
| 作動時湿度 | 10 ℃ ～ <30 ℃ (95 %：50 °F ～ <86 °F), 30 ℃ ～ <40 ℃ (75 %：86 °F ～ <104 °F), 40 ℃ ～ <50 ℃ (45 %：104 °F ～ <122 °F) |
| 保管温度および湿度 | 0 ℃ ～ 60 ℃ (32 °F ～ 140 °F), |
| 動作高度 | 2000 m |
| 汚染度 | 2 |
| 防水および防塵機能 | IP20 |
| 耐落下機能 | 1 m |
| 寸法 | 赤/黒のリード線：1 m、緑のリード線：7 m、 ワニ口クリップ：約 95 x 45 x 24 mm、 電源アダプター：72 x 18 x 18 mm (2.83 x 0.71 x 0.71 in) |
| 重量 | 約 0.4 kg (0.88 lb) |
