測定機器

最小リニア測定及び多点制御可能な小型液面計
微少量の検知からフルケールまで測定



■特長
●最小リニア測定が可能です。リニア出力4～20mA 又は、DC1～5V。
●水溶性液体のみ測定可能。
●測定長さは任意長さに対応。（最小50mm～最大150mmまで）
●接液部はタンク内で場所を取りません。
●多点出力取り出し（1～5点）
●取付PT3/8
●センサーアンプ部別途付属


■用途
狭い設置スペース箇所での測定

■使用例
●小型タンク内の水溶性流体の測定
●各種燃料電池の水・アルコール系流体の測定
●上下方向からの取付における測定


■仕様

品番		M740TL301S-150SLC10PT
使用液体※1		水溶性流体のみ
入力電源		DC10～30V（DC24V 推奨）
使用温度範囲		常温～80℃（MAX120℃迄）
タンク内圧力		大気圧（0.2MPa 程度迄 OK）
制御出力※2		4～20mA リニア出力
材質	パイプ※3※4	SUS304（変更可）
	ヘッド※4	SUS304（変更可）
	アンプ部	アルミダイキャストＢＯＸ （縦８０×横８０×高６０）
	中心導体部	φ1 SUS304 ロッドに 樹脂チュービング予定（コーティング対応可）
	絶縁物	テフロン・PPS・エポキシ樹脂剤
サイズ	測定電極長さ※5	L150ｍｍ （50mm～150mmで作成可能）
	取付部※6	PT3/8 インチねじ込み
	パイプ径	φ10（最小 MAX）
	SMA ケーブル長※7	Max 2m
	リード線長	2.5m(標準) 変更可能
初期調整使用液体		打合せにより決定
初期上限設定位置		20mA パイプ接続部より0mm位置（参考値）
初期下限設定位置		4mA パイプ接続部より150mm位置（参考値）

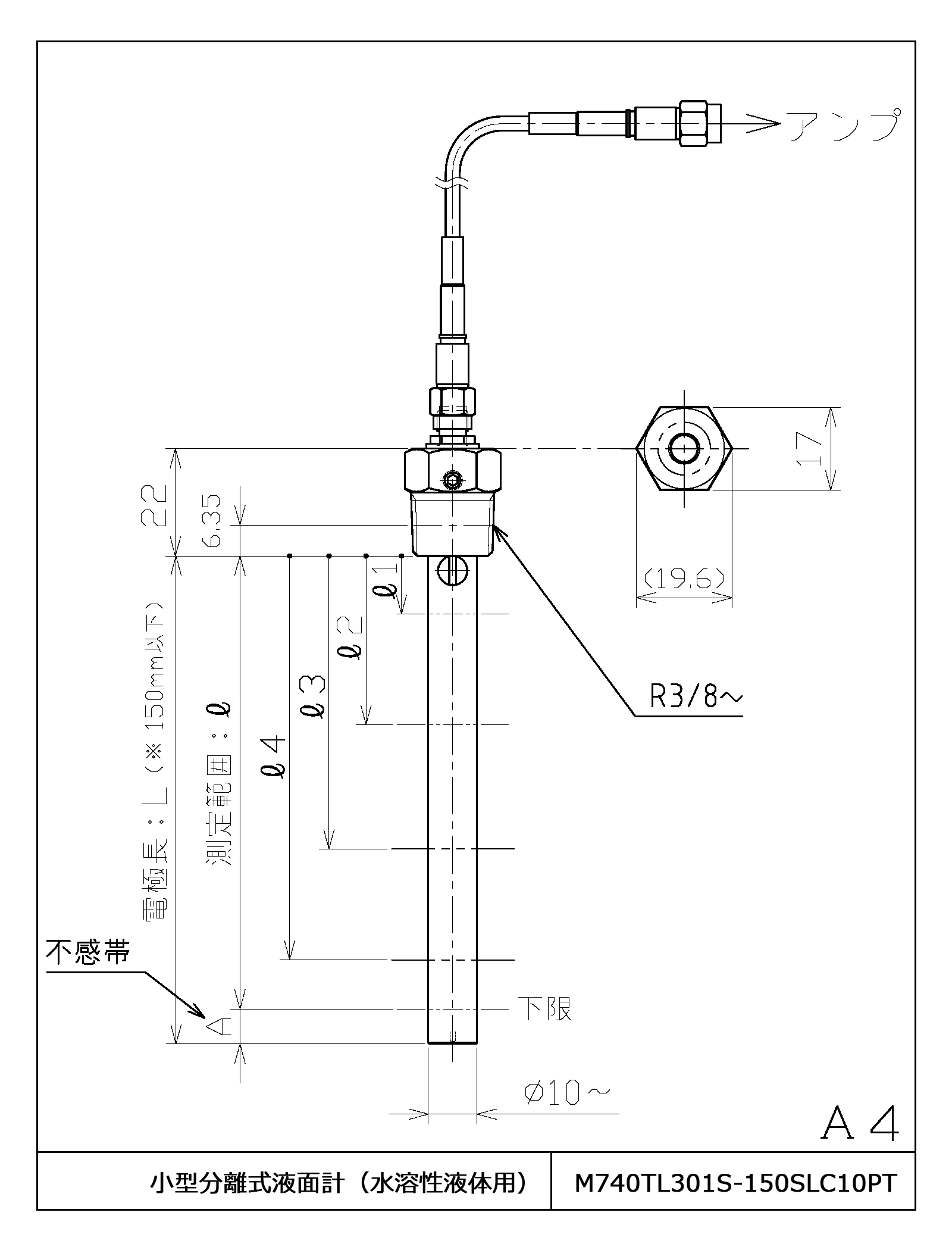

寸法図

※1：流体の粘度・浮遊物等がある場合にはセンサー形状の見直しが必要です
※2：連続出力4～20mAにて出力致します
（その他、1～5Vdc及び接点出力タイプの対応が可能）
※3：タンク内に浮遊物等があるようでしたらパイプ径を大きくする必要があります
※4：標準は SUS304 ですが変更可能です
※5：測定電極部長：パイプの全長です（50~150mm までの範囲）
※6：標準は PT3/8 ネジとなりますが、フランジ他の形状取付製作対応が可能です
※7：センサー～アンプ間までの最大延長は2ｍまでです
※8：上記仕様は、最小スペックでの参考仕様条件となります。よって、使用条件によっては形状等を見直す必要があります。
※9：お見積りの際に必ず測定流体及び使用条件をご連絡願います。
※10：上記仕様において、製品改良のために予告無しに変更する部位がありますので予めご了承願います。（受注後に際しての変更は、事前連絡を実施させて頂きます）
※11：この液面計は防爆認定が取得できておりませんのでご注意ください
