ホイスト

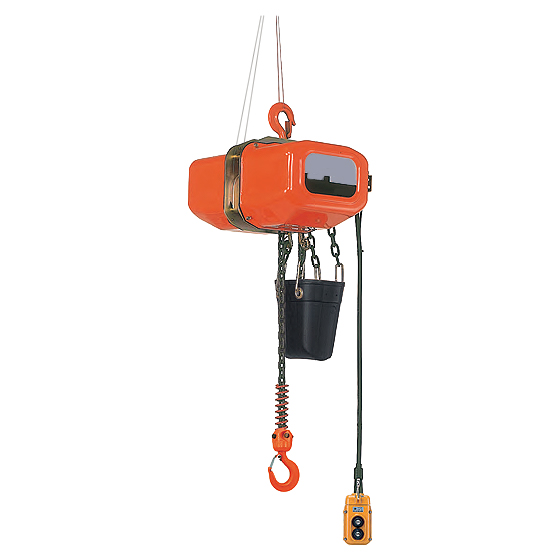

単相100V電源で使用できる電気チェーンブロック（懸垂式）です。
250kg～1tまでの定格荷重に対応し、過負荷防止機能を備えたモデルもラインアップされています。


■特長
●単相100V電源で使用可能
●250kg～1tまでの幅広い荷重に対応
●過負荷防止機能付きモデルを用意
●定格荷重に応じて巻上速度を選択可能
●標準揚程4m・6mに対応
●M4等級の電気チェーンブロック
●20mまでの電源コードはアース付き差し込みプラグを標準装備


●コンパクトな懸垂式で、荷物の吊り上げ作業に対応


■用途
工場・倉庫・作業場などでの重量物の吊り上げ・移動作業に適しています。
250kg～1t程度の機械部品、資材、製品などの搬送・荷役作業に使用できます。


■寸法

定格荷重	寸法（mm）										寸法図
	A	B	C	D	K	L	M	N	O	H
250kg	161	124	224	31	43	26	80.5	19	14	555
490kg/0.5t	161	124	224	31	43	26	80.5	19	14	555
0.9t/1t	127	158	224	329.5	50	31	100	25	19	670

■共通仕様

定格荷重		250kg	490kg/0.5t	0.9t/1t
電気チェーンブロックの等級		M4
ロードチェーン線径×ピッチ（掛数） （mｍ）		6.3×19(1)	6.3×19(1)	6.3×19(2)
巻上モータ出力		0.45kW
巻上速度	50Hz	7m/分	3.5m/分	1.8m/分
	60Hz	8.4m/分	4.1m/分	2.1m/分
巻上速度	50Hz	0.117m/分	0.058m/分	0.03m/分
	60Hz	0.14m/分	0.068m/分	0.035m/分

■仕様

品番		定格荷重	標準揚程	押ボタン コード長さ	自重
標準	過負荷防止付き
M73SA-K2540E	-	250kg	4m	4m	45kg
M73SA-K4940E	M73SA3-K4960E	490kg			45kg
M73SA-00540E	M73SA3-00540E	0.5			45kg
M73SA-00940E	M73SA3-01040E	0.9			53kg
M73SA-01040E	M73SA3-00960E	1			53kg
M73SA-K2560E	-	250kg	6m	6m	46kg
M73SA-K4960E	M73SA3-K4940E	490kg			46kg
M73SA-00560E	M73SA3-00940E	0.5			46kg
M73SA-00960E	M73SA3-00560E	0.9			58kg
M73SA-01060E	M73SA3-01060E	1			58kg
