ねじクランプ吊具(二穴)5TON
商品番号:M73LF-50
商品説明
業界最軽量クランプ
球状ダブルカムロック方式でテーパーのあるIビームなど各自に挟みます。
吊り穴1個、吊り穴2個
■特長
●円形ダブルカムロック方式のため、より強い締付力が発生し安全な作業ができます。

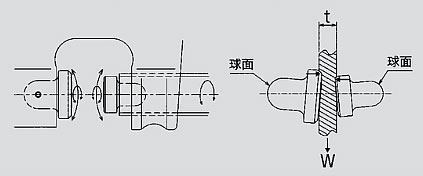

円形カムは両側とも球面で受けているため、吊り荷の方向に応じてカムが回転しながら締付力が働きます。滑りがなく安全に作業できます。
●M73LF-**は2個の吊り穴で全ての方向の作業ができます。
立吊り、横吊り用に2箇所あるためいずれの方向にも対応できます。
●M73LH-**は1個の吊り穴で小形軽量です。
●業界一軽量なねじクランプです。
本体やカム、スクリューは特殊合金鋼を加工し、メーカー独自の熱処理技術により強度・靭性に優れており小型化に成功しました。
●Iビームなどの勾配のある吊り荷にも使用できます。
つかみ部の勾配が10°まで滑り抜けることなく使用できます。
●スクリューのネジは細目を採用しています。
締付力が大きく、戻りにくい細目ねじを使用しているため振動にも強い。
また、スクリュー頭部は六角(対辺:21)のためラチェットレンチが使えます。
●本体は焼付け塗装を施し、円形カムやスクリューは防錆処理をしています。
■M73LF-**(吊り穴2個)寸法図
■M73LH-**(吊り穴2個)寸法図
■仕様
球状ダブルカムロック方式でテーパーのあるIビームなど各自に挟みます。
吊り穴1個、吊り穴2個
■特長
●円形ダブルカムロック方式のため、より強い締付力が発生し安全な作業ができます。
円形カムは両側とも球面で受けているため、吊り荷の方向に応じてカムが回転しながら締付力が働きます。滑りがなく安全に作業できます。
●M73LF-**は2個の吊り穴で全ての方向の作業ができます。
立吊り、横吊り用に2箇所あるためいずれの方向にも対応できます。
●M73LH-**は1個の吊り穴で小形軽量です。
●業界一軽量なねじクランプです。
本体やカム、スクリューは特殊合金鋼を加工し、メーカー独自の熱処理技術により強度・靭性に優れており小型化に成功しました。
●Iビームなどの勾配のある吊り荷にも使用できます。
つかみ部の勾配が10°まで滑り抜けることなく使用できます。
●スクリューのネジは細目を採用しています。
締付力が大きく、戻りにくい細目ねじを使用しているため振動にも強い。
また、スクリュー頭部は六角(対辺:21)のためラチェットレンチが使えます。
●本体は焼付け塗装を施し、円形カムやスクリューは防錆処理をしています。

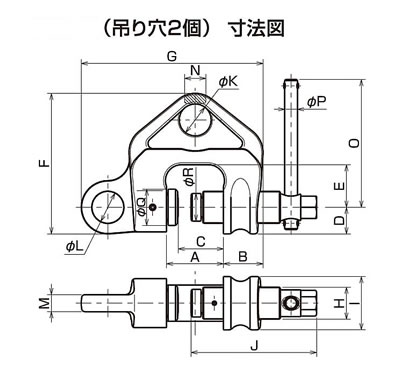

■M73LF-**(吊り穴2個)寸法図
品番 | A | B | C | D | E | F | G | H | I | J | φK | φL | M | N | O | φP | φQ | φR |
M73LF-05 | 41 | 32 | 30.5 | 21 | 33 | 108 | 138 | 24 | 42 | 98 | 25 | 25 | 12 | 16 | 120 | 10 | 26 | 21 |
M73LF-10 | 53.5 | 38 | 42.5 | 25 | 40 | 132 | 172 | 30 | 50 | 118 | 30 | 30 | 16 | 20 | 120 | 12 | 34 | 26 |
M73LF-20 | 60 | 45 | 47.5 | 31 | 41 | 157 | 202 | 36 | 62 | 126 | 34 | 35 | 22 | 28 | 150 | 12 | 36 | 29 |
M73LF-30 | 65.5 | 52 | 51.5 | 35 | 44 | 170 | 230 | 42 | 70 | 139 | 35 | 42 | 28 | 33 | 160 | 12 | 40 | 36 |
M73LF-50 | 71 | 57 | 55.5 | 38 | 46 | 187 | 248 | 48 | 75 | 137 | 40 | 46 | 38 | 40 | 180 | 12 | 41 | 36 |

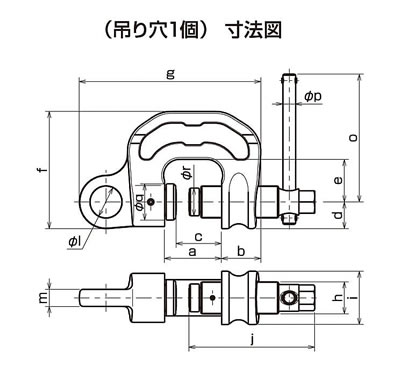

■M73LH-**(吊り穴2個)寸法図
品番 | a | b | c | d | e | f | g | h | i | j | φl | m | o | φp | φq | φr |
M73LH-05 | 41 | 32 | 30.5 | 21 | 33 | 90 | 138 | 24 | 42 | 99 | 25 | 12 | 120 | 10 | 26 | 21 |
M73LH-10 | 53.5 | 37.5 | 42.5 | 25 | 40 | 110 | 171 | 30 | 50 | 118 | 30 | 16 | 120 | 12 | 34 | 26 |
M73LH-20 | 60 | 44.5 | 47.5 | 31 | 41 | 129 | 201 | 36 | 62 | 126 | 35 | 22 | 150 | 12 | 36 | 29 |
M73LH-30 | 65.5 | 51.5 | 51.5 | 35 | 44 | 146 | 230 | 42 | 70 | 139 | 42 | 28 | 160 | 12 | 40 | 36 |
■仕様
品番 | 最大使用荷重(t) | 最小使用荷重(t) | 使用有効板厚(mm) | 自重(kg) |
M73LF-05 | 0.5 | 0.1 | 3~28 | 1.7 |
M73LF-10 | 1.0 | 0.2 | 3~40 | 2.9 |
M73LF-20 | 2.0 | 0.4 | 3~45 | 5.3 |
M73LF-30 | 3.0 | 0.6 | 6~49 | 7.2 |
M73LF-50 | 5.0 | 1.0 | 9~53 | 10.6 |
M73LH-05 | 0.5 | 0.05 | 3~28 | 1.6 |
M73LH-10 | 1.0 | 0.1 | 3~40 | 2.8 |
M73LH-20 | 2.0 | 0.2 | 3~45 | 4.7 |
M73LH-30 | 3.0 | 0.3 | 6~49 | 7.1 |
