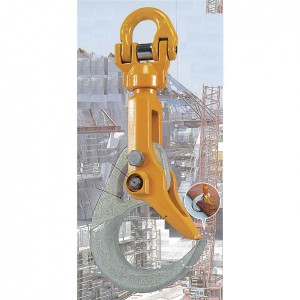

ホイスト

世界初、先端にバール機能を持ったつり具。


■特長
1. 世界初。先端バール機能
先端にバール機能を持たせたことにより、クレーン動力を利用し省力化作業ができます。
先端に引っかけてクレーンで少し(150～200mm)つり上げ、ばん木を入れるすき間が簡単につくれます。

2. 180°スイング、360°スイベル機能
ワイヤーまたはチェーンの接続部が180°スイングすることにより、つり荷の引き起し、反転、引倒し時につり環部に無理 な力がかかりません。
また、360°回転する大型ボールを使用したスイベル機能を持ち、つり上げ時につり荷が廻される危険がありません。

3. 丈夫なラッチ機能
二股構造の丈夫で強力な外れ止めラッチ機能は、つり荷がはずれる心配はありません。
また、ラッチのつり支点を移動させる事により、クレーン動力を使い反転·引き抜きが可能になりました。

4. 簡単操作の開閉ロック機能
開閉ロックの解除は、押し込み操作ピン方式のため軍手や皮手でも操作できます。
押すだけの1プッシュタイプです。

5. 多目的用途
敷鉄板の積み込み、積み降し、敷設、撤去用。
フレコンバック のベルト多重掛け用。
ワイヤー、ベルトスリングなどの多重アイ掛け用。
その他、大径シャフト(丸棒)のじか受けつり上げ用などに最適です。

6. 保証荷重2.5倍の実施
全数2.5倍(8t) のプルーフロード(保証荷重)テストを実施 しております。


■つり環部180°スイング、360°ボールスイベル機能



■世界初、吊り具先端バール機能



■反転・引き抜き機能



■すき間に差し込みバール代わりに。


■外側からでも内側からでも吊上げできます。


■敷鉄板をつり上げた状態


■クレーンによる反転・抜き取り作業も確実。


■操作方法
敷鉄板の敷設、撤去作業


注1)撤去時、敷鉄板と地面の間に水があると、密着して、異常負荷がかかりますので注意して作業をして下さい。
注2)敷鉄板の溶接止めを事前にチェックの上、切り離してから作業をして下さい。


■寸法図



■敷鉄板の使用有効寸法

板厚(t) つり穴寸法(d) はしあき寸法(㍑) 9～32 50以上 20～60

■仕様

品番	M73FPH-3200KG
最大使用荷重	(WLL) 3.2t
先端荷重	1.6t
安全率	5倍以上
自重	4.25kg
