金属探知器

地上にいながら、埋設管の位置・方向・深度まで瞬時に分かれば…。

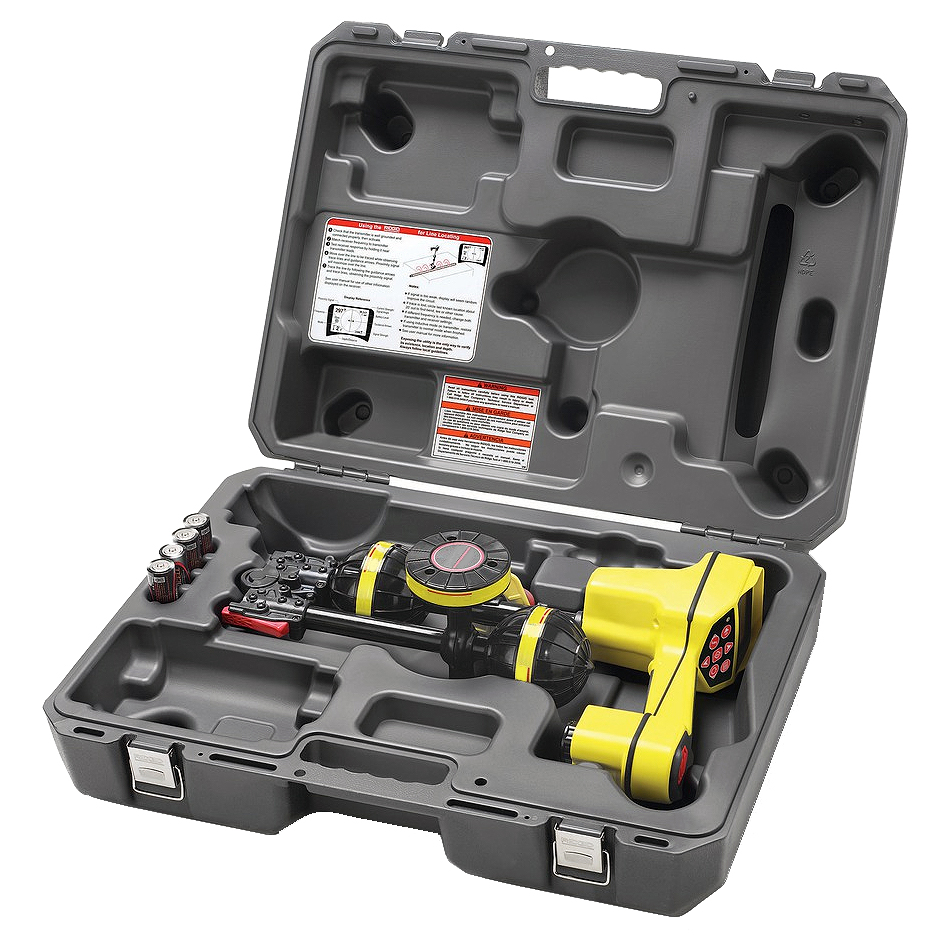

そんなニーズに応える、コンパクトで高機能な探知器が「M722R-20N」




■特長
●金属管・ケーブルからプラスティック管の探知まで
様々な探知方法により、金属管・ケーブルの探知以外にも、発信器を内蔵したリジッド管内検査カメラや小型発信器と組み合わせることにより、プラスチック管の探知も可能。
（プラスチック管や塩ビ管の場合は、管内検査カメラシステムで管内にカメラを挿入して検査します。）

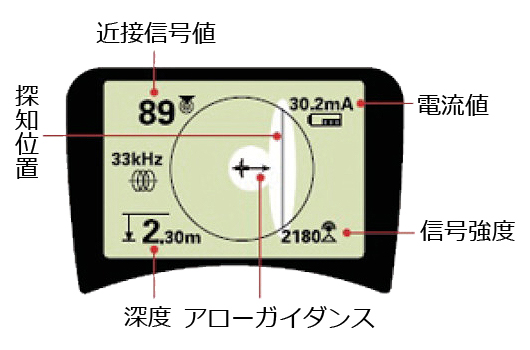

●見やすい表示画面
位置・方向・深度を画面にデジタル表示。
埋設位置が線で表示されるので、探す方向は矢印に従うだけ。瞬時に埋設管の位置を特定することができます。

●高精度
全方向性と指向性、計8つのアンテナを標準装備。同時に配管情報を受信するので、瞬時に正確な情報を表示。最大探知深度は約5m※。
深度約3m※までは高い精度で測定が可能です。（※埋設状況により異なります）

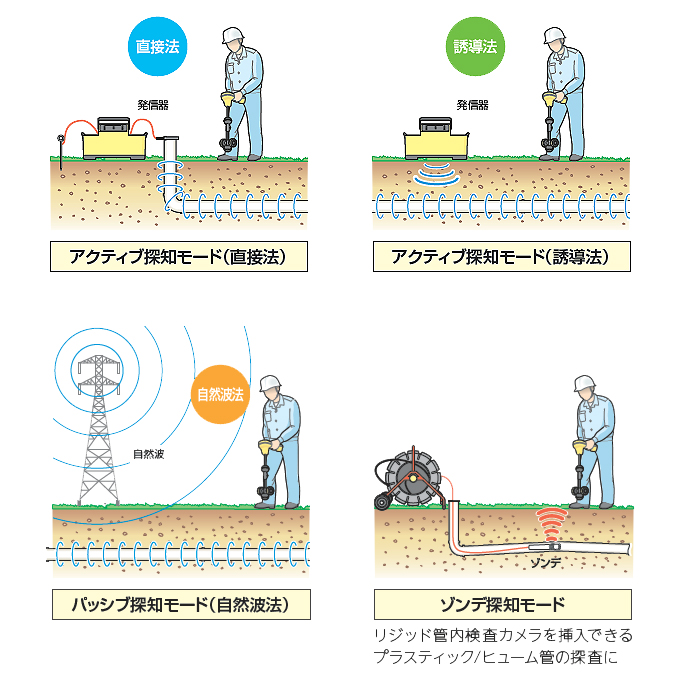

■使用例
単独でも管内検査カメラと合わせても。
様々な探知方法で埋設管やケーブルの位置を探知。


■仕様

品番	M722R-20N
アクティブライントレース周波数※1	128 Hz、1 kHZ、8 kHz、33kHz
パッシブ・パワー・トレース	50 Hz、60 Hz
パッシブ探知モード　ラジオ電波	4 kHz - 15 kHz、15 kHz - 36 kHz
ゾンデ周波数※1	16 Hz、512 Hz、640 Hz、850 Hz、8 kHz、16 kHz、33 kHz
モニター	3インチ
電源	単2電池×4本（付属）または アダプタ付き充電式18Vバッテリー（オプション）。
バッテリー寿命	バッテリーの定格、使用、および動作要因によって異なります。 4つのサイズCのアルカリ電池は、約10～15 時間 オプションの18Vバッテリーで約18～22 時間
重量	1.6kg

※1：10 Hz～35 kHz の範囲で任意に30件のユーザ定義周波数設定が可能です。
※2：FCCクラスA要件およびEN 55022クラスA要件に適合します。



■オプション

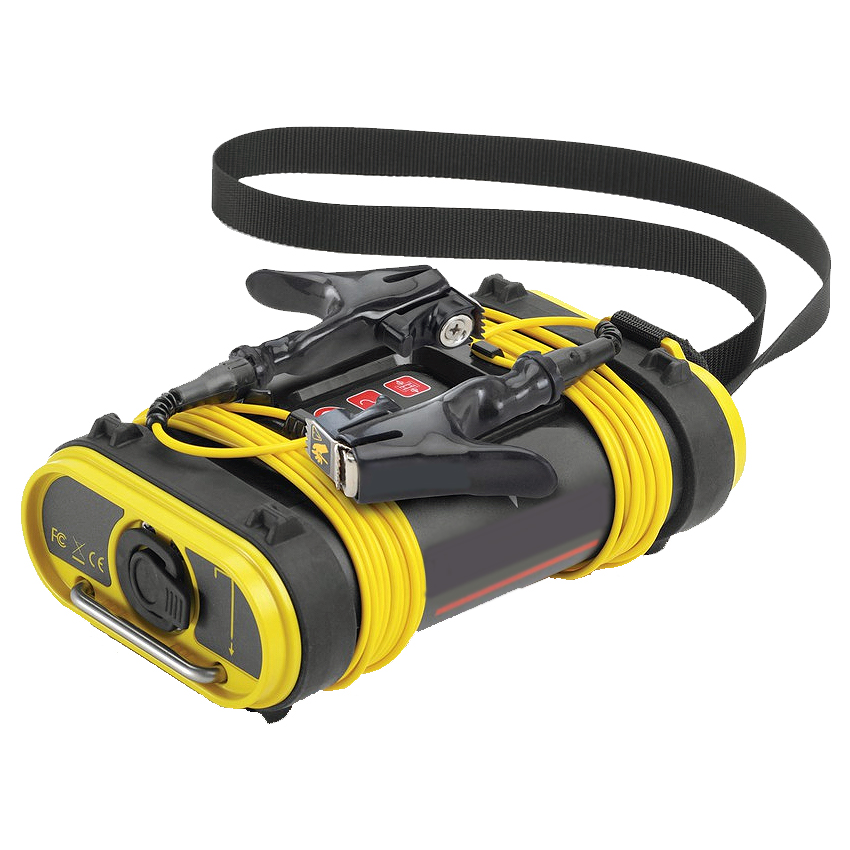

●発信器　M722T-305N
最大出力が5ワットの軽量でコンパクトな発信器です。
2つの周波数を同時に発信できます。
音声フィードバックにより、良好な回路であることをトレース開始前に確認できます。

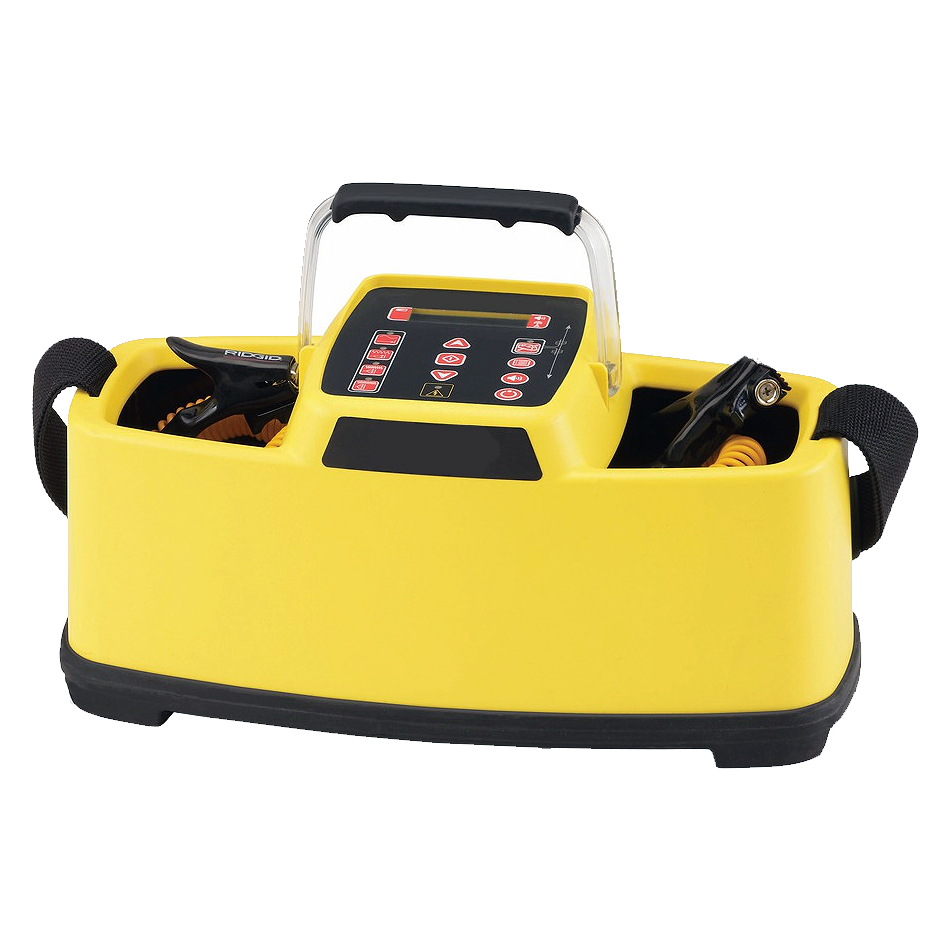

●発信器　M722T-510N
最大出力10W（段階調整可能）
LCDディスプレイにより、抵抗値と電流値を瞬時に確認できます。
7.62mのヘビーデューティクリップ付きリード線を2本備えています。
探知開始前に、作動音で回路の状態を確認できます。

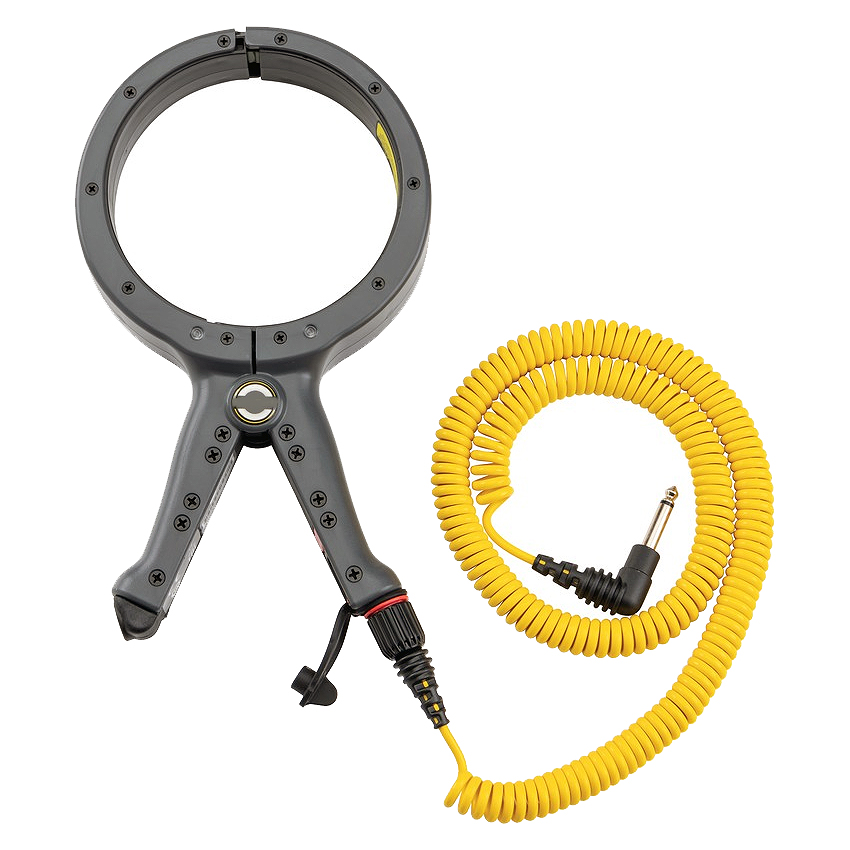

●誘導シグナルクランプ　M722T-20973N
配管外径100ｍｍまで使用可能です。
発信器に接続して使用します。
直接法が不可能な金属ケーブル、金属管に信号を誘導させます。
シークテック受信機、発信機と組み合わせて使用し、より効果的な探知作業を実現します。

M722T-305N	M722T-510N	M722T-20973N

■仕様

品番	M722T-305N	M722T-510N	M722T-20973N
最大出力	5W	10W	-
出力調整	3段階	-	-
サイズ （幅×奥行×高さ）	115×195×75mm	170×370×250mm	148×267×37mm ケーブル長：5m
電源	単二電池×6本	単1アルカリ乾電池×8本	-
材質	プラスチック
質量	1.9kg	4.1kg	0.9kg
