●厚膜測定用モデル(mm表示)
●専用渦電流式プローブ付属
●ウレタン防水層から剥離しやすい圧力分散板付属



ウレタン防水層の性能を維持するために、工程内の膜厚管 理が重要な役割を果たしています。
面積あたりに必要な材料が十分であっても、塗りムラや下 地の起伏などが原因で局所的な膜厚不足が発生すること があります。
膜厚管理をすることで、脆弱な箇所を早期に発見し、最低 膜厚の確保を確実なものにします。

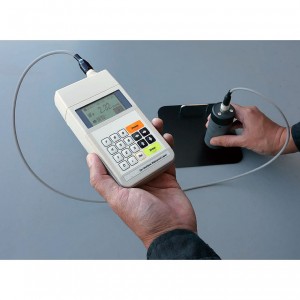

本器は、塗装現場で一般的に使用されている膜厚測定技 術を基にして、ウレタン防水のための新型センサを搭載した 膜厚計です。
通気緩衝工法※で施工されたウレタン防水層にセンサを押 し当てるだけの非破壊測定なので、表面を傷つけず、どなた でも簡単に測定できます。
なお、本器は、（一社）建築防水安全品質協議会ご協力のも と試験データを取得しています。
※表面がアルミニウム製の通気緩衝シートを使用している場合に限ります。


■圧力分散板
付属の圧力分散板は、測定する際のプローブ先端の圧力によるウレタン測定面の変形を防ぎます。



■渦電流膜厚計の測定原理
本器の測定原理となっている渦電流膜厚計は、非磁性金属上の絶縁被膜を測定できます。
一定の高周波電流を流した誘導コイルを金属に近づけると、金属表面上に渦電流が生じます。
この渦電流は誘導コイルと金属面との距離に応じて変化し、そのため誘導コイル両端にかかる電圧も変化します。
この変化を電流値から読み取り膜厚に換算します。



■仕様

品番	M70TG-521K
測定方式	渦電流式
プローブ	ウレタン防水層膜厚計用プローブ
測定対象	非磁性金属上の絶縁被膜
測定範囲	0～12mm
測定精度	1mm未満：±0.03mm、1mm以上：±3％
分解能	10mm未満：0.01mm、10mm以上：0.1mm
データメモリ数	約8,000点
アプリケーションメモリ	100本
表示方法	デジタル（バックライト付LCD、表示最小桁0.01mm）
外部出力	PC（USBまたはRS-232C）
電源	電池1.5V（単3アルカリ）×4
消費電力	130mW（バックライト非点灯時）
電池寿命	100時間（バックライト非点灯時、連続使用）
使用温度範囲	0～40℃
付加機能	各種機能16種
寸法・質量	本体：75(W)×145(D)×31(H)mm、0.34Kg
プローブ	Φ42 ×103 mm、0.17kg
付属品	アルミ素地、圧力分散板、標準板（5枚セット）、 電池1.5V（単3アルカリ）×4、ソフトケース、取扱説明書
オプション	・標準板（付属品以外の厚さ）、 ・パソコンケーブル：M70TG-521K-PC64 ・RS-232C-USBケーブル：M70TG-521K-CC14 ・データ管理ソフト：データロガー：M70TG-521K-DL14

■オプション

品番	品名
M70TG-521K-CC14	USB-RS232C変換ケーブル
M70TG-521K-DL14	データ管理ソフトウェア
M70TG-521K-PC64	PCケーブル
