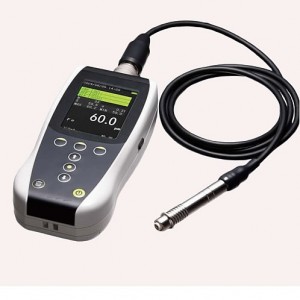

デジタル膜厚計
商品番号：M70L-600SK
商品説明
●プローブ型膜厚計の標準モデル(M70L-600SK)
●データ保存性・出力性を強化したBluetooth搭載の上位モデル(M70L-600EK)
●電磁式・渦電流式各プローブ別売（必須オプション）
●ブロック／グループ統計計算機能
ハンディタイプの膜厚計です。
測定対象・用途に応じてプローブを付け替えることが可能です。
高い視認性と持ちやすい形状を備え、屋内外を問わず様々な場面での膜厚測定に対応しています。
ガイド機能を備えたわかりやすいユーザーインターフェースと、豊富なカスタマイズ機能・高度統計機能により、膜厚計を使ったことのない方から熟練者まで、幅広い方に快適な膜厚測定をご提供いたします。
■モデル構成
汎用的なStandardモデルにくわえ、大容量データメモリとBluetooth機能を搭載し、より現代的なデータ処理ニーズに対応したExpertモデルをご用意しました。
本体＋プローブ
■より見やすく、より持ちやすく
●2.7インチフルカラーLCD(Blanview液晶*1) 採用
メーカー従来器種と比較して、視認性が大幅に向上しています。
また、直射日光下での使用時も視認性が高くなっています。
カラー液晶ながら低消費電力であるため、長時間の連続使用も可能です（最大70時間*2）。
「屋外でも屋内でも」さまざまな場所で長時間使用することができます。
1：Blanviewは株式会社オルタステクノロジーの登録商標です。
2：単3アルカリ乾電池、バックライト明るさ最小、測定モード：シングル、1回/秒測定時
●持ちやすさを意識したコンフォータブル・デザイン
従来器種よりもスリムに、手にフィットするくびれのある形状をデザインしました。
●直感的なキー構成
キーは、画面と連動する3つのファンクションキーと、電源・削除・上下・決定キーのみ。
これらシンプルかつベーシックなキー配列は、どんな方でも迷うことなく直感的な操作ができます。
■よりわかりやすく、よりやさしく
●親切でわかりやすいユーザーインターフェース
画面は案内ガイドつきのUIです。
とくに調整作業は、イラストと案内ガイドの画面によって迷わず操作を進められます。
また画面上のQRコードから、すぐに操作説明動画にアクセスすることもできます。
●言語切り替え機能
日本語/英語/中国語/韓国語の4言語に対応。いつでも切り替え可能です。
●プローブチェック機能
ユーザーでは判別がつきにくい、プローブのケーブル断線が発生しているかを簡易的にチェックすることができます。
■進化した統計・出力機能
●統計情報切替
測定画面は、3種類の統計情報を表示できます。
いつでも上下キーで切り替えて確認できます。
●高度統計機能(グループ/ブロック機能)
測定結果は、指定したグループ内のブロックに分けて保存できます。
測定対象・製造ロット・測定場所ごとにグループやブロックを分けておくことで、任意のデータ群の統計値を簡単に得ることができます。
グループは50グループ、ブロックは合計1000ブロックまで登録できます。
●データ出力機能(日付指定出力)
測定結果は、USBまたはBluetooth(Expertモデルのみ)で外部機器へ出力できます。
グループ/ブロックごとの出力はもちろん、当日/前日といった日付指定出力も可能ですので、その日に取った測定データだけを、ワンアクションで出力させられます。
■進化した測定機能
●測定４モード
従来の測定モードに加え、新たに自動的に測定値を取得し続けるスキャン測定/スキャン平均測定モードを追加しました。
これにより、これまで以上に測定効率が高まりました。
●ファンクションキー変更
測定画面のファンクションキーは、自由にカスタマイズすることが できます。
よく使用するキーを登録しておくことで、より一層、測定作業が迅速化されます。
■進化したプローブ
●形状適応プローブ「M70L-600**」 新開発の電磁式センサを搭載した新型プローブ「M70L-600**」が登場しました。
M70L-600**はセンサ感度が向上しており、測定対象の形状による影響が軽減されます。
エッジ部の測定、素地が薄いものの測定、曲面が多く複雑な形状のものの測定などに適しています。
●アプリケーション・メモリ機能
プローブにアプリケーション情報(調整データ等）を、50種類まで保存することができます。
測定対象の素材・形状に合わせた調整結果を保存すれば、次回からは保存したアプリケーションを呼び出すことで、すぐに測定を始 められます。
●用途に応じた各種プローブ
メーカー従来器種は、本体1台にプローブ1本までしか対応していませんでしたが、M70L-600**は、何本でも接続することができます。
これにより、測定対象・用途に応じて各種プローブを交換することも、予備のプローブへの交換も容易になりました。
■ひろがるデータ管理
●スマホアプリ「LDL Mobile」(Android 版 )
膜厚計のデータ処理能力を拡張させる、Androidスマートフォン・タブレット用のスマホアプリです。
M70L-600EKとのBluetooth通信により、測定データの共有や測定レポートの作成が可能です。
Googleプレイストアから無料でダウンロード可能です。
●PC用データロガーソフト「LDL Export」
膜厚計からデータを受信し、csvファイルで出力するシンプルなソフトです。
USB-Cによる有線通信か、M70L-600EKであれば無線通信も可能です
（受信用ドングルVZC76が必要)。
Webサイトから無料でダウンロード可能です。
■付属品
様々なシチュエーションでの測定が可能なサポートパーツを標準付属しています。
・キャリングポーチ
・鉄素地（Feプローブ用）
・アルミ素地（NFeプローブ用）
・プローブアダプタ
・リストストラップ
・USBケーブル（Type-C）
・コネクタカバー
・標準板×4（10／100／500／1000μm）
●プローブアダプタ
パイプなどの曲面の測定に適しています。ストレート型プローブに接続可能です。
■仕様
■プローブ仕様
●データ保存性・出力性を強化したBluetooth搭載の上位モデル(M70L-600EK)
●電磁式・渦電流式各プローブ別売（必須オプション）
●ブロック／グループ統計計算機能
ハンディタイプの膜厚計です。
測定対象・用途に応じてプローブを付け替えることが可能です。
高い視認性と持ちやすい形状を備え、屋内外を問わず様々な場面での膜厚測定に対応しています。
ガイド機能を備えたわかりやすいユーザーインターフェースと、豊富なカスタマイズ機能・高度統計機能により、膜厚計を使ったことのない方から熟練者まで、幅広い方に快適な膜厚測定をご提供いたします。
■モデル構成
汎用的なStandardモデルにくわえ、大容量データメモリとBluetooth機能を搭載し、より現代的なデータ処理ニーズに対応したExpertモデルをご用意しました。
本体＋プローブ
■より見やすく、より持ちやすく
●2.7インチフルカラーLCD(Blanview液晶*1) 採用
メーカー従来器種と比較して、視認性が大幅に向上しています。
また、直射日光下での使用時も視認性が高くなっています。
カラー液晶ながら低消費電力であるため、長時間の連続使用も可能です（最大70時間*2）。
「屋外でも屋内でも」さまざまな場所で長時間使用することができます。
1：Blanviewは株式会社オルタステクノロジーの登録商標です。
2：単3アルカリ乾電池、バックライト明るさ最小、測定モード：シングル、1回/秒測定時
●持ちやすさを意識したコンフォータブル・デザイン
従来器種よりもスリムに、手にフィットするくびれのある形状をデザインしました。
●直感的なキー構成
キーは、画面と連動する3つのファンクションキーと、電源・削除・上下・決定キーのみ。
これらシンプルかつベーシックなキー配列は、どんな方でも迷うことなく直感的な操作ができます。
■よりわかりやすく、よりやさしく
●親切でわかりやすいユーザーインターフェース
画面は案内ガイドつきのUIです。
とくに調整作業は、イラストと案内ガイドの画面によって迷わず操作を進められます。
また画面上のQRコードから、すぐに操作説明動画にアクセスすることもできます。
●言語切り替え機能
日本語/英語/中国語/韓国語の4言語に対応。いつでも切り替え可能です。
●プローブチェック機能
ユーザーでは判別がつきにくい、プローブのケーブル断線が発生しているかを簡易的にチェックすることができます。
■進化した統計・出力機能
●統計情報切替
測定画面は、3種類の統計情報を表示できます。
いつでも上下キーで切り替えて確認できます。
●高度統計機能(グループ/ブロック機能)
測定結果は、指定したグループ内のブロックに分けて保存できます。
測定対象・製造ロット・測定場所ごとにグループやブロックを分けておくことで、任意のデータ群の統計値を簡単に得ることができます。
グループは50グループ、ブロックは合計1000ブロックまで登録できます。
●データ出力機能(日付指定出力)
測定結果は、USBまたはBluetooth(Expertモデルのみ)で外部機器へ出力できます。
グループ/ブロックごとの出力はもちろん、当日/前日といった日付指定出力も可能ですので、その日に取った測定データだけを、ワンアクションで出力させられます。
■進化した測定機能
●測定４モード
従来の測定モードに加え、新たに自動的に測定値を取得し続けるスキャン測定/スキャン平均測定モードを追加しました。
これにより、これまで以上に測定効率が高まりました。
●ファンクションキー変更
測定画面のファンクションキーは、自由にカスタマイズすることが できます。
よく使用するキーを登録しておくことで、より一層、測定作業が迅速化されます。
■進化したプローブ
●形状適応プローブ「M70L-600**」 新開発の電磁式センサを搭載した新型プローブ「M70L-600**」が登場しました。
M70L-600**はセンサ感度が向上しており、測定対象の形状による影響が軽減されます。
エッジ部の測定、素地が薄いものの測定、曲面が多く複雑な形状のものの測定などに適しています。
●アプリケーション・メモリ機能
プローブにアプリケーション情報(調整データ等）を、50種類まで保存することができます。
測定対象の素材・形状に合わせた調整結果を保存すれば、次回からは保存したアプリケーションを呼び出すことで、すぐに測定を始 められます。
●用途に応じた各種プローブ
メーカー従来器種は、本体1台にプローブ1本までしか対応していませんでしたが、M70L-600**は、何本でも接続することができます。
これにより、測定対象・用途に応じて各種プローブを交換することも、予備のプローブへの交換も容易になりました。
■ひろがるデータ管理
●スマホアプリ「LDL Mobile」(Android 版 )
膜厚計のデータ処理能力を拡張させる、Androidスマートフォン・タブレット用のスマホアプリです。
M70L-600EKとのBluetooth通信により、測定データの共有や測定レポートの作成が可能です。
Googleプレイストアから無料でダウンロード可能です。
●PC用データロガーソフト「LDL Export」
膜厚計からデータを受信し、csvファイルで出力するシンプルなソフトです。
USB-Cによる有線通信か、M70L-600EKであれば無線通信も可能です
（受信用ドングルVZC76が必要)。
Webサイトから無料でダウンロード可能です。
■付属品
様々なシチュエーションでの測定が可能なサポートパーツを標準付属しています。
・キャリングポーチ
・鉄素地（Feプローブ用）
・アルミ素地（NFeプローブ用）
・プローブアダプタ
・リストストラップ
・USBケーブル（Type-C）
・コネクタカバー
・標準板×4（10／100／500／1000μm）
●プローブアダプタ
パイプなどの曲面の測定に適しています。ストレート型プローブに接続可能です。
■仕様
| 品番 | M70L-600SK | M70L-600EK |
| 表示分解能 | 100μm未満0.1μm、100μm以上1μm（μm表示時） 10mm未満0.01mm、10mm以上0.1mm（mm表示時） |
|
| 表示方法 | デジタル（2.7インチフルカラー LCD） | |
| データメモリ数 | 50000点 | 100000点 |
| ｱﾌﾟﾘｹｰｼｮﾝﾒﾓﾘ数 | 50本（プローブ毎） | |
| 外部出力 | USB-C | USB-C Bluetooth |
| 電源 | 1.5V（単3アルカリ乾電池※1）×4 | |
| 消費電力 | 最大1W | |
| 電池寿命 | 70時間※2 | |
| 使用温湿度範囲 | 0～40℃、85%RH以下（結露なきこと） | |
| 付加機能 | 素地補正、調整、アプリケーション選択、上下限設定、単位切替、測定方法切替、 言語切替、統計 計算（ブロック/グループ）、測定データ保存、自動パワーオフ、 バックライト、日時設定、画面表 示内容切替など |
|
| 寸法・質量 | 70（W）×155（D）×35（ H）mm、0.2kg | |
| 付属品 | 鉄素地（ Feプローブ用）、アルミ素地（ NFeプローブ用）、 標準板×4（ 10、100、500、 1000μm）、電池1.5V（単3アルカリ）×4、 プローブアダプタ、キャリングポーチ、リストスト ラップ、USBケーブル（Type-C）、 コネクタカバー、対応プローブ/オプション標準板一覧、取扱 説明書 |
|
| オプション | 各種Fe/NFeプローブ（必須オプション）、標準板（付属品以外の厚さ）、 膜厚計測定スタンド、ソフトキャリングケース、Bluetooth通信ドングルVZC76、 校正（校正証明書/校正 成績書/トレサビリティ体系図) |
|
| PCソフト (LDL Export) |
○ | ○ |
| スマホアプリ (LDL Mobile) |
× | ○ |
■プローブ仕様
| M70EP-100K／M70EP-200K | M70EP-110K |
 |
 |
| M70EP-120K | M70HP-100K |
 |
 |
| M70HP-110K | |
 |
|
| 品番 | 測定方式 | 特長や主な用途 | 測定範囲 | 測定精度 | 質量 |
| M70EP-100K | 電磁式 | ストレート型・汎用 | 0～2500μm | ±1.0μm(～50μm) ±2%(50μm～) ※ﾒｰｶｰ指定条件による |
110g |
| M70EP-200K | ストレート型・形状適応 | 0～1200μm | 110g | ||
| M70EP-110K | L字型・汎用 | 0～2500μm | 120g | ||
| M70EP-120K | L字型・パイプ内面用 | 310g | |||
| M70HP-100K | 消費電流式 | ストレート型・汎用 | 0～1200μm | ±1.0μm(～50μm) ±2%(50μm～) ※ﾒｰｶｰ指定条件による |
90g |
| M70HP-110K | L字型・汎用 | 100g |
