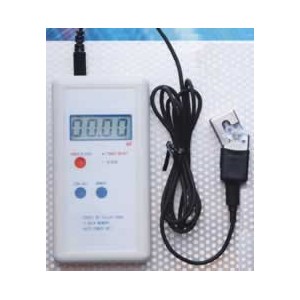

クランプ式交流電流センサ
商品番号：M631TC-002
商品説明
DC4～20mA電流信号を非接触測定！
測定範囲はフルスケール25mA
信号線の取り外しが不要です。
活線状態のままで測定可能です。
計装業界で標準化になっている4～20mA信号。
この確認作法はこれまで被測定線を外して実施されていました。
本器を使用すればその煩わしさを一掃できます！
| M631IM-I | M631IM-IP |
 |  |
■本体仕様
| 項目 | M631IM-I | M631IM-IP |
| 測定範囲 | DC0～25mA | |
| 出力精度 | F.S.±1％ | |
| 分解能 | 10uA | |
| 最大許容電流 | 15A | |
| 応答速度 | 1秒 | |
| サンプリングレート | 10回/秒 | |
| ノイズ移乗 | 励磁信号による影響として200uSec/20mVp-pのノイズが1kHzの周期でプラスマイナスに移乗する （被測定システムへの影響がある場合は使用を避けて下さい） | |
| 確度保障温湿度範囲 | 25±3℃ 80％RH以下 結露なき範囲 | |
| 使用温湿度範囲 | 10～40℃ 80％RH以下 結露なき範囲 | |
| 保存温湿度範囲 | -20～70℃ 70％RH以下 結露なき範囲 | |
| 文字高 | 13.2mm | |
| 電源 | 単三アルカリ電池2本 | |
| 使用時間 | 連続使用約150時間 | |
| 重量 | 約200g（センサ込み） | |
| 本体寸法 | 135mm x W70mm x D24mm | |
| オートパワーオフ | 10分後 | |
■クランプ式簡易直流電流センサ仕様
| 品番 | M631C-250uS | M631C-25mSC | M631C-25mS | M631C-250mS |
| 形状 |  | |||
| 検出感度 | 100uA/V | 1mA/V | 10mA/V | 100A/V |
| 定格電流 | 250uA | 2.5mA | 25mA | 250mA |
| 出力インピーダンス | 560Ω直列に1uFコンデンサがGDN間に有り | |||
| 出力電圧 | リニア出力DC1～4V | |||
| 出力直線性 | ±0.5%FS | |||
| オフセット電圧 | 1±0.5V | |||
| 温度特性 | ±2.5mV/℃ | |||
| 最大許容電流 | 2mA | 50mA | 500mA | 5A |
| 応答速度 | DC～5Hz | DC～60Hz | DC～60Hz | DC～60Hz |
| 使用温度範囲 | 10～＋60℃ | |||
| 誘起電圧 | ±0.25Vp-0/10kHz | |||
| 保存温度 | －30～＋70℃ | |||
| 電源 | DC 5V ±5% | |||
| 消費電力 | 100mW 以下 | |||
| 用途 | 直流微小電流通電検知用 | |||
| 形状 | 簡易クランプ分割方式 | |||
| 外形寸法 | 16D*17.5W*44H(センサ)以下／17D*19.5W*45H(シールドケース) | |||
| 貫通穴 | Ф4 | |||
■クランプ式パルスセンサ仕様
| 品番 | M631PC-1mS | M631PC-35mS | 備考 |
| 形状 |  | ||
| 検出感度 | 0.7mA以上 | 3.5mA以上 | 1Khz |
| 出力電圧 | 被測定電流信号ON/OFF DC 0.5V以下4V以上 (RL=10kΩ) | 取り付け方向により出力が逆転します | |
| 最大許容電流 | 10A | これ以上の電流が流れる場合はご確認下さい | |
| 応答速度 | Max 10kHz at 1mA 1kHz 500uA | MAX 10kHz at 10mA 1kHz at 3.5mA | デューディ 50% 方形波 2変化目から反応 |
| 500Hz～10kHz at 1mA | 500Hz～10kHz at 3.5mA | 三角波 | |
| 使用温度範囲 | 10～＋60℃ | ||
| 保存温度 | －30～＋70℃ | ||
| 電源 | DC 5V | ||
| 消費電力 | 20mW | 測定電流の増加のより増加 | |
| 用途 | 微小パルス電流通電検知用 | ||
| 形状 | クランプ式分割型 | ||
| 外形寸法 | 20D*18W*48H以下 | ||
| 貫通穴 | Ф4 | ||
■クランプ式交流電流センサ仕様
| 品番 | M631TC-002 |
| 形状 |  |
| 測定電流 | 0.05～10Arms(50/60Hz) RL≧10Ω |
| 出力特性 | 特性図参照 |
| 最大許容電流 | 50A |
| 使用温度 | 10～＋60℃ |
| 保存温度 | -30℃～＋70℃ |
| 用途 | 微小パルス電流通電検知用 |
| 形状 | クランプ式分割型 |
| 外形寸法 | 20D*15W*27H以下 |
| 貫通穴 | Ф4 |
