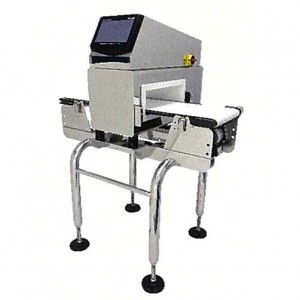

スリムボディーに搭載された高感度・多機能搭載モデル



■特長
●多品種の製品に対応できる周波数選択方法により製品影響を低減し実用感度を向上。
●イーサネット、USBポート、RS232C(ｵﾌﾟｼｮﾝ)を搭載。
●HACCPを考慮し、コンベアは開放的でフレームは丸パイプを採用。


■寸法図

■寸法表　(mm)

品番	質量(kg)	ベルト幅	開口部	寸法
				A	B	C	D	E	F	G
M593S-3152-16SI-07N	90	160	220	180	365	495	230	646	50	1097
M593S-3152-16HI-07N
M593S-3152-24SI-10N	97	240	300	220	325	495	230	606	80	1112
M593S-3152-24HI-10N
M593S-3152-24S-14N	99	240	300	220	325	495	250	606	120	1152
M593S-3152-24HI-14N
M593S-3152-35SI-10N	107	350	450	220	400	625	230	746	80	1112
M593S-3152-35HI-10N
M593S-3152-35SI-14N	110	350	450	220	400	625	230	746	120	1152
M593S-3152-35HI-14N
M593S-3152-35SI-20N	114	350	450	220	400	625	250	746	180	1212
M593S-3152-35HI-20N

■仕様

品番	保護等級	ベルト幅 (mm)	検出（通過） 高さ	検出感度		ベルト速度
				Fe	SUS
M593S-3152-16SI-07N	IP20準拠 非防水	160	50	φ0.23	φ0.6	10～60m/min （可変）
M593S-3152-16HI-07N	IP66準拠 防水
M593S-3152-24SI-10N	IP20準拠 非防水	240	80	φ0.3	φ0.6	20m/min（50Hz） 24m/min (60Hz)
M593S-3152-24HI-10N	IP66準拠 防水
M593S-3152-24S-14N	IP20準拠 非防水		120	φ0.4	φ0.7
M593S-3152-24HI-14N	IP66準拠 防水
M593S-3152-35SI-10N	IP20準拠 非防水	350	80	φ0.4	φ0.7
M593S-3152-35HI-10N	IP66準拠 防水
M593S-3152-35SI-14N	IP20準拠 非防水		120	φ0.5	φ0.8
M593S-3152-35HI-14N	IP66準拠 防水
M593S-3152-35SI-20N	IP20準拠 非防水		180	φ0.7	φ1.2
M593S-3152-35HI-20N	IP66準拠 防水

品番	搬送重量	金属検出時	ベルト	電源	仕様温度範囲
M593S-3152-16SI-07N	MAX.3kg	ﾍﾞﾙﾄ停止 または 自動除去 (ｵﾌﾟｼｮﾝ)	着脱式	単相AC100V 50/60Hz 2A 150W (可変の場合：2.2A 170W)	0～40℃ (結露なきこと)
M593S-3152-16HI-07N
M593S-3152-24SI-10N	MAX.5kg
M593S-3152-24HI-10N
M593S-3152-24S-14N
M593S-3152-24HI-14N
M593S-3152-35SI-10N
M593S-3152-35HI-10N
M593S-3152-35SI-14N
M593S-3152-35HI-14N
M593S-3152-35SI-20N
M593S-3152-35HI-20N

※メーカー標準感度試験状態における最高検出感度です。
検出感度は製品および使用環境により異なります。
