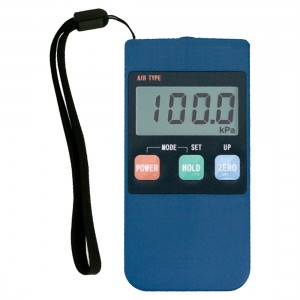

携帯型マノメーター（-10～10kPa）トレーサビリティ3点セット付
商品番号：M585MN-211N-K212RK-X2T
商品説明
■特長
●高い安定性を実現
感圧素子に半導体チップを使用。電子回路技術による温度補償。
●低消費電力設計により長寿命
市販の単4形乾電池2本で1000時間以上使用できます。
●ハンディタイプで使いやすさ・利便性を追求
●ワンタッチ操作の使いやすいパネルレイアウト
（ゼロアジャスト、表示ホールド、オートパワーオフ、単位表示切替）
●見やすい大型ディスプレイ
ホールド機能付きのデジタル表示で読み取り誤差がありません。
■各部名称
■寸法図
■型式表示
※国内で使用の場合は、計量法で認められている用途に限ります。それ以外の用途には使用できませんのでご注意ください。
※M585MN-211N-W214タイプはmmHg単位に対応しておりませんので、ご留意ください。
■表示対応表
※「-（横線）」のものは、表示単位として対応しておりません。
■型式一覧表
■環境特性
■共通仕様
特記ない場合、周囲温度25±5℃で規定します。
■仕様
●高い安定性を実現
感圧素子に半導体チップを使用。電子回路技術による温度補償。
●低消費電力設計により長寿命
市販の単4形乾電池2本で1000時間以上使用できます。
●ハンディタイプで使いやすさ・利便性を追求
●ワンタッチ操作の使いやすいパネルレイアウト
（ゼロアジャスト、表示ホールド、オートパワーオフ、単位表示切替）
●見やすい大型ディスプレイ
ホールド機能付きのデジタル表示で読み取り誤差がありません。
■各部名称
■寸法図
■型式表示
※国内で使用の場合は、計量法で認められている用途に限ります。それ以外の用途には使用できませんのでご注意ください。
※M585MN-211N-W214タイプはmmHg単位に対応しておりませんので、ご留意ください。
■表示対応表
| 圧力レンジ | 表示単位 | ||||||
| kPa | Mpa | mmHg | in.Hg | mmAq | psi | bar | |
| M585MN-211N-212タイプ | 〇 | - | 〇 | 〇 | 〇 | 〇 | 〇 |
| M585MN-211N-213タイプ | 〇 | 〇 | 〇 | 〇 | - | 〇 | 〇 |
| M585MN-211N-214タイプ | 〇 | 〇 | - | 〇 | - | 〇 | 〇 |
■型式一覧表
| 定格圧力 | 表示単位 | 本体のみ | 検査成績書+校正証明書+ トレーサビリティ体系図付 |
| -10～10kPa (-75.0～75.0mmHg) |
kPa | M585MN-211N-K212RK | M585MN-211N-K212RK-X2T |
| MPa | - | - | |
| mmHg | M585MN-211N-H212RK | M585MN-211N-H212RK-X2T | |
| 単位切替 | M585MN-211N-W212RK | M585MN-211N-W212RK-X2T | |
| -100～100kPa (-750～750mmHg) |
kPa | M585MN-211N-K213RK | M585MN-211N-K213RK-X2T |
| MPa | - | - | |
| mmHg | M585MN-211N-H213RK | M585MN-211N-H213RK-X2T | |
| 単位切替 | M585MN-211N-W213RK | M585MN-211N-W213RK-X2T | |
| -100～1000kPa | kPa | M585MN-211N-K214RK | M585MN-211N-K214RK-X2T |
| MPa | M585MN-211N-M214RK | M585MN-211N-M214RK-X2T | |
| mmHg | - | - | |
| 単位切替 | M585MN-211N-W214RK | M585MN-211N-W214RK-X2T |
■環境特性
| 試験項目 | 試験方法（条件25±5℃） | 表示精度最大 |
| 振動 | Amplitude 1.5mm P-P, 10～55Hz, 3 directions for 2hours each (packed) |
±1%F.S |
| 衝撃 | 98.1m/s2、 3 directions for 3 times each (packed) | |
| 耐湿性 | 40℃, 90～95%RH, 240 hrs | |
| 圧力サイクル | 0～ 定格圧力 |
■共通仕様
特記ない場合、周囲温度25±5℃で規定します。
| タイプ | kPa表示 | 非SI単位 | ||
| 指示方式 | ゲージ圧 | |||
| 定格圧力 | -10～10kPa | -100～100kPa -100～1000kPa |
-75.0～75.0mmHg -750～750mmHg |
|
| 適用媒体 | 非腐食性気体 | |||
| 動作温度 | 0～50°C | |||
| 補償温度 | 0～50°C | |||
| 動作湿度 | 15～85%RH （結露ないこと） |
35～85％RH （結露ないこと） |
||
| 保存温度 | -20～70°C（大気圧、湿度65%RH 以下） | |||
| 圧力ポート | M5 メネジ | |||
| 質量 | 約100g | |||
| 電源 | 単4形乾電池、DC1.5V×2個 電池寿命 1000時間以上 |
|||
| 表示桁数 | 3 1/2 | |||
| 表示素子 | LCD | |||
| 表示回数 | 約4回／秒 | |||
| 総合精度 | ±0.5%F.S.±2digits (at25°C±5°C) ±1.5%F.S.±2digits (at25°C±25°C) |
±0.5%F.S.±2digits (at25°C±5°C) ±1.0%F.S.±2digits (at25°C±25°C) |
||
| 分解能 | 1 digit | |||
| アナログ出力 | 供給電源 (外部供給） |
5±0.5V DC 5mA max | ||
| 出力電圧 | 0～±1.000V（※表示値に比例） | |||
| 出力精度 | ±10mV | |||
| 分解能 | 1mV | |||
| 出力抵抗 | 約10k Ω | |||
| 応答速度 | 約10ms | |||
■仕様
| 品番 | 定格圧力 | 最大圧力 | 破壊圧力 | 定格表示 | 表示単位 |
| M585MN-211N-K212RK | -10～10kPa | 20kPa | 50kPa | -10.00～ 10.00kPa |
kPa |
| M585MN-211N-K212RK-X2T | |||||
| M585MN-211N-H212RK | -75.0～75.0 mmHg |
150 mmHg |
375 mmHg |
-75.0～75.0 mmHg |
mmHg |
| M585MN-211N-H212RK-X2T | |||||
| M585MN-211N-W212RK | -10～10kPa -75.0～75.0 mmHg |
20kPa 150 mmHg |
50kPa 375 mmHg |
-10.00～ 10.00kPa -75.0～75.0 mmHg |
kPa mmHg in.Hg mmAq psi bar |
| M585MN-211N-W212RK-X2T | |||||
| M585MN-211N-K213RK | -100～100kPa | 200kPa | 500kPa | -100.0～ 100.0kPa |
kPa |
| M585MN-211N-K213RK-X2T | |||||
| M585MN-211N-H213RK | -750～750 mmHg |
1500 mmHg |
3750 mmHg |
-750～750 mmHg |
mmHg |
| M585MN-211N-H213RK-X2T | |||||
| M585MN-211N-W213RK | -100～100kPa -750～750 mmHg |
200kPa 1500 mmHg |
500kPa 3750 mmHg |
-100.0～ 100.0kPa -75.0～75.0 mmHg |
kPa Mpa mmHg in.Hg psi bar? |
| M585MN-211N-W213RK-X2T | |||||
| M585MN-211N-K214RK | -100～1000kPa | 1500kPa | 2000kPa | -100～ 1000kPa |
kPa |
| M585MN-211N-K214RK-X2T | |||||
| M585MN-211N-M214RK | -100～1000kPa | 1500kPa | 2000kPa | ～.100 ～1.000 |
Mpa |
| M585MN-211N-M214RK-X2T | |||||
| M585MN-211N-W214RK | -100～1000kPa | 1500kPa | 2000kPa | -100～ 1000kPa ～.100 ～1.000 (MPa表示品) |
kPa Mpa in.Hg psi bar |
| M585MN-211N-W214RK-X2T |
