測定機器

●直径 3mmのアルミナ球圧子を単体でVｉ ＝10m/sで試料に発射、衝突させ、球圧子の試料からの反発速度 Vrを測定、反発係数 e ＝ Vr/ Vi を表示します。





●圧子に直径 3mmのアルミナ球を採用する事で従来の反発試験機に比べて、より軽い試料、より小さい試料、より薄い試料の測定が可能になりました。
●上下左右どの方向にも自由に試験できます。
●普通鋼の場合、換算 HRC,HRB,HV,HBW,HSの表示が可能です。


※表示例は HS 及び HRC
※上記の値は左写真の反発係数を換算した値とは異なります。
※本器のデザイン及び寸法は、予告なしに変更される場合があります。

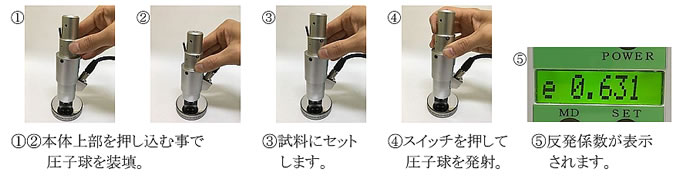

■測定方法



■正規附属品

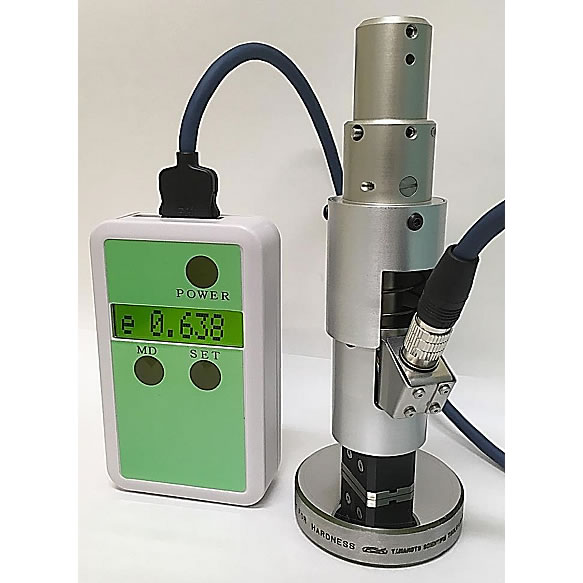

●本体：1個
●格納箱：1個
●基準片：2個（30HRCと60HRC相当）
●表示器：1個


■仕様

試験機本体の寸法と質量	径 40mm(幅)×167mm(高さ)、約320g
圧子	直径3mmのアルミナ球、質量0.06g
発射速度	10m/s（許容範囲±5%以内）
発射方式	バネの復元力
表示器の寸法と質量	69mm(幅)×115mm(高さ)×28mm(厚み) 約130g（電池なし）
電源	単三電池2本、単三充電池2本 miniUSBケーブルより給電（5V　0.5A）
データ転送	miniUSB→パソコン（フォーマットCSV形式） Bluetooth→タブレット（Android端末　4.0以上推奨）
圧子の速度検出範囲	1～11m/s
速度測定方法	光路遮断検出　2点通過時間測定法
測定値表示器	液晶表示（7seg 8桁、バックライト付き）
温度	10℃～35℃
湿度	90%以下、結露なき事

■反発係数による測定例

試料	発射方向 試料支持	反発係数 (参考値)
40HV　純銅製　硬さ基準片（φ64×10mm、265g）	▼机	0.19
天然ゴム　ブロック（厚さ50mm）	▼机	0.38
アルミニウム　円板（φ50×10mm、55g）	▼机	0.43
木製バット　少年用（全長800mm、560g）	▼机	0.48
鋼製　金槌（365g）　ヘッド側面	一手*	0.55
ゆで卵　殻付き（65g）	一手	0.61
鋼製　金槌（365g）ヘッド打撃面	一手*	0.85
ポリカーボネート　ブロック（□50mm　立方体、150g）	▼机	0.87
アクリル　ブロック（□50mm立方体、150g）	▼机	0.91

発射（試験）方向　▼：下向き，　－：試料形状に合わせて発射方向を調整　　　　　　　　　　　　　　　　　　
試料支持　　　　 　机：机上に置き測定，　手：試料を手に持って（または、試料に手を副えて）測定
※山本卓：微小球反発硬さ HNM試験の適用可能な試料の確認、材料試験技術，vol．59，No.3，P.148
より一部を抜粋
*：測定部位を変えて測定
