物流機器

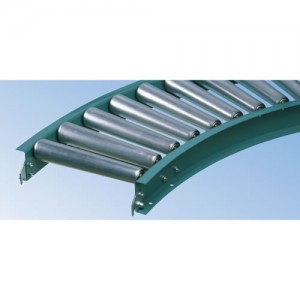

■M563T57A型

●寸法図

ローラ	内R径　φ42.7
ベアリング	スチールボールベアリング
シャフト	φ12パイプ
フレーム	SS [90×30×2.3

●仕様

品番	ローラ 幅 W	フレーム 幅 W1	ローラ ピッチ P	機長 L	製品 重量 kg	ローラ1本 許容静荷重 kg	ローラ径
							内R	中心	外R(D)
M563T57A-300790M	300	370	75.3	90°	37.3	130	42.7	49.9	57.1
M563T57A-301090M	300	370	92	90°	32.3	130	42.7	49.9	57.1
M563T57A-400790M	400	470	78.9	90°	45.9	100	42.7	52.3	61.8
M563T57A-401090M	400	470	96.4	90°	39.5	100	42.7	52.3	61.8
M563T57A-500790M	500	570	82.5	90°	54.5	85	42.7	54.7	66.6
M563T57A-501090M	500	570	100.8	90°	46.7	85	42.7	54.7	66.6
M563T57A-600790M	600	670	86	90°	63.1	65	42.7	57.0	71.3
M563T57A-601090M	600	670	105.1	90°	53.9	65	42.7	57.0	71.3
M563T57A-700790M	700	770	89.6	90°	71.7	60	42.7	59.4	76.1
M563T57A-701090M	700	770	109.5	90°	61.1	60	42.7	59.4	76.1

■M563T57B型

●寸法図

ローラ	内R径　φ42.7
ベアリング	スチールボールベアリング
シャフト	φ12パイプ
フレーム	SS[90×30×3.2

●仕様

品番	ローラ 幅 W	フレーム 幅 W1	ローラ ピッチ P	機長 L	製品 重量 kg	ローラ1本 許容静荷重 kg	ローラ径
							内R	中心	外R(D)
M563T57B-300790M	300	370	75.3	90°	40.5	130	42.7	49.9	57.1
M563T57B-301090M	300	370	92	90°	35.5	130	42.7	49.9	57.1
M563T57B-400790M	400	470	78.9	90°	49.2	100	42.7	52.3	61.8
M563T57B-401090M	400	470	96.4	90°	42.8	100	42.7	52.3	61.8
M563T57B-500790M	500	570	82.5	90°	57.9	85	42.7	54.7	66.6
M563T57B-501090M	500	570	100.8	90°	50.1	85	42.7	54.7	66.6
M563T57B-600790M	600	670	86	90°	66.6	65	42.7	57.0	71.3
M563T57B-601090M	600	670	105.1	90°	57.4	65	42.7	57.0	71.3
M563T57B-700790M	700	770	89.6	90°	75.3	60	42.7	59.4	76.1
M563T57B-701090M	700	770	109.5	90°	64.7	60	42.7	59.4	76.1
