■用途
●フラットタイプ・マグネット千鳥配置タイプ
非磁性材ダクトの要所に外設し、通過する原料等からの鉄分捕獲に応用できます。原料通過後本器を外すと磁力保持が解除され、鉄分のみが回収されます。

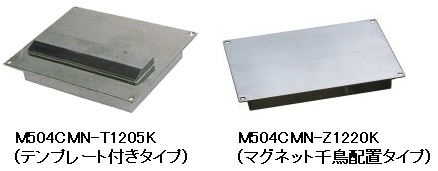

●テンプレート付タイプ
シュート・ホッパーに取付け、食品、化学、薬品その他粉体原料から鉄分を分離捕獲する等に応用できます。テンプレートは、捕獲した鉄分を、原料の通過圧に抗して保持し蓄積を継続します。

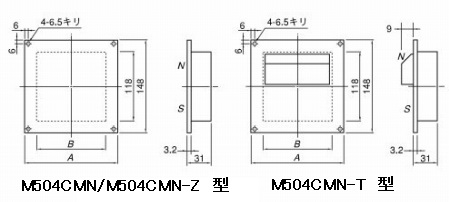

■寸法図


■仕様
Fタイプ：［M504CMN-**K］・・・フラットタイプ
Tタイプ：［M504CMN-T**K・・・テンプレート付タイプ
Zタイプ：［M504CMN-Z**K］］・・・マグネット千鳥配置タイプ

品番	タイプ	寸法		材質		表面	内装	表面 最大 磁束 密度	使用 環境	質量 （kg）
		A	B	本体	ﾃﾝﾌﾟﾚｰﾄ
M504CMN-1205K	Fタイプ	85	55	SUS304	-	#400 バフ仕上	永久磁石 Nd系 希土類 特性値 1.2T (12,000G)	0.4T	80℃	1.8
M504CMN-1210K		135	105					0.45T (4500G)		3.1
M504CMN-1215K		185	156							5.0
M504CMN-1220K		235	207							6.0
M504CMN-1225K		290	258							7.1
M504CMN-1230K		340	309							8.6
M504CMN-T1205K	Tタイプ	85	55		SUS430			0.8T		2.0
M504CMN-T1210K		135	105					0.9T (9000G)		3.4
M504CMN-T1215K		185	156							5.5
M504CMN-T1220K		235	207							6.6
M504CMN-T1225K		290	258							7.9
M504CMN-T1230K		340	309							9.5
M504CMN-Z1212K	Zタイプ	150	120		-			0.5T (5000G)		3.5
M504CMN-Z1220K		230	200							5.5
M504CMN-Z1225K		280	250							6.5
M504CMN-Z1230K		334	304							8.0

※本器材質と化学反応を起こさない液体ならば、液中での使用が可能です。
