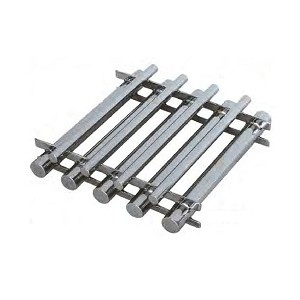

超高磁力角格子形マグネット
商品番号：M504CMG-A2530K
商品説明
強力なマグネット棒を格子状に並べたユニットで、各種粉粒体を角形ダクトの落下途中で除鉄する場合に取付けます。液層へ置いたり吊るしたりして除鉄回収する用途にも応用できます。
■特長
●サニタリー仕様の高品位仕上げです。
●取付部のダクトサイズに応じ、選択できる様サイズ別機種が豊富です。
特性値が1.2T（12,000G）または1.35T（13,500G）以上の強力な希土類磁石を内装し、表面最大磁束密度で0.8T（8,000G）または1T（10,000G）以上の高磁力形です。
●高磁力が半永久的に保持される永久磁石ですから、極めて省力的です。
●液中設置も可能な防水構造です。
■共通仕様
| 品番 | M504CMG-**K シリーズ | M504CMG-T**K シリーズ | M504CMG-A**K シリーズ | |
|---|---|---|---|---|
| タイプ | 高磁力角格子形 | 耐熱高磁力角格子形 | 超高磁力角格子形 | |
| 適用マグネット棒 | 直径 | Φ25mm | ||
| 使用磁石 | Nd系希土類特性値 1.2T（12000G） | Sm系希土類特性値 1.1T（11000G） | Nd系希土類特性値 1.35T（13500G） | |
| 外装 | 材質 | SUS304 | ||
| 仕上 | ＃400パフ仕上 | |||
| 表面最大磁束密度 | 0.8T（8000G） | |||
| 使用環境温度上限 | 80℃ | 240℃ | 80℃ | |
※SUS316製も作成可能です。ご希望の場合はメールまたはFAXにてお問い合わせください。
■外寸図
■仕様（mm）
●高磁力角格子形マグネット
| 品番 | タイプ | 処理量 （m3/h） | 寸法（mm） | マグネット棒 本数 | 質量 （kg） | 価格 | ||
| B | D | H | ||||||
| M504CMG-2020K | 高磁力角格子形 | 6 | 194 | 194 | 65 | 4 | 3 | ￥372,200 |
|---|---|---|---|---|---|---|---|---|
| M504CMG-2025K | 8 | 244 | 3.6 | ￥420,800 | ||||
| M504CMG-2525K | 10 | 244 | 5 | 4.5 | ￥525,100 | |||
| M504CMG-2530K | 12 | 295 | 5.4 | ￥572,000 | ||||
| M504CMG-3030K | 14 | 295 | 6 | 6.5 | ￥692,200 | |||
| M504CMG-3040K | 18 | 393 | 8.2 | ￥816,900 | ||||
| M504CMG-4040K | 24 | 393 | 8 | 12 | ￥1,093,600 | |||
| 品番 | タイプ | 処理量 （m3/h） | 寸法（mm） | マグネット棒 本数 | 質量 （kg） | 価格 | ||
| B | D | H | ||||||
| M504CMG-T2020K | 耐熱高磁力角格子形 | 6 | 194 | 194 | 65 | 4 | 3 | ￥442,000 |
|---|---|---|---|---|---|---|---|---|
| M504CMG-T2025K | 8 | 244 | 3.6 | ￥528,700 | ||||
| M504CMG-T2525K | 10 | 244 | 5 | 4.5 | ￥645,400 | |||
| M504CMG-T2530K | 12 | 295 | 5.4 | ￥762,100 | ||||
| M504CMG-T3030K | 14 | 295 | 6 | 6.5 | ￥915,000 | |||
| M504CMG-T3040K | 18 | 393 | 8.2 | ￥1,204,100 | ||||
| M504CMG-T4040K | 24 | 393 | 8 | 12 | ￥1,593,000 | |||
| 品番 | タイプ | 処理量 （m3/h） | 寸法（mm） | マグネット棒 本数 | 質量 （kg） | 価格 | ||
| B | D | H | ||||||
| M504CMG-A2020K | 超高磁力角格子形 | 6 | 194 | 194 | 65 | 4 | 3 | ￥422,600 |
|---|---|---|---|---|---|---|---|---|
| M504CMG-A2025K | 8 | 244 | 3.6 | ￥481,800 | ||||
| M504CMG-A2525K | 10 | 244 | 5 | 4.5 | ￥602,900 | |||
| M504CMG-A2530K | 12 | 295 | 5.4 | ￥676,300 | ||||
| M504CMG-A3030K | 14 | 295 | 6 | 6.5 | ￥810,700 | |||
| M504CMG-A3040K | 18 | 393 | 8.2 | ￥970,700 | ||||
| M504CMG-A4040K | 24 | 393 | 8 | 12 | ￥1,273,000 | |||
