商品詳細

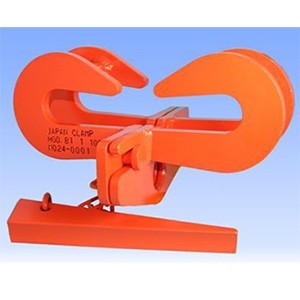

ビームクランプ(H型鋼I型鋼)(H形鋼幅200-300mm/I形鋼幅150-175mm)
商品番号:M502BC-350W
商品説明
ビームクランプ
H形鋼・I形鋼用
基本使用荷重:1ton
■特長
●梁に穴を開けたり、ピースを付けたりせずにアイプレートとして使用可能
●H形鋼・I形鋼にワンタッチで取り付け
■用途
● 後づけできない場所でのアイプレートの代用として
● 仮設のつりピースとして
■使用上の注意
●左右のフックの摺りあわせを完全に行ってください。
●ウェッジを確実に差し込んでください。
●荷重の方向は下図の通りとしてください。
■仕様
H形鋼・I形鋼用
基本使用荷重:1ton
■特長
●梁に穴を開けたり、ピースを付けたりせずにアイプレートとして使用可能
●H形鋼・I形鋼にワンタッチで取り付け
■用途
● 後づけできない場所でのアイプレートの代用として
● 仮設のつりピースとして
■使用上の注意
●左右のフックの摺りあわせを完全に行ってください。
●ウェッジを確実に差し込んでください。
●荷重の方向は下図の通りとしてください。
■仕様
品番 | 基本 使用荷重 (ton) |
使用可能 フランジ幅 H形鋼/I形鋼 |
寸法(mm) | 自重 (kg) |
||||||||
A | B | C | d | E | F | G | H | L | ||||
M502BC-175W | 1 | 100-175/100-125 | 175 | 33 | 16 | 38 | 19 | 222 | 83 | 166 | 289 | 13.5 |
M502BC-350W | 1 | 200-350/150-175 | 350 | 50 | 16 | 38 | 19 | 222 | 83 | 193 | 500 | 14.5 |
