電動テープカッター

搬送速度は、MAX800mm/sec
タッチパネル表示は「日本語⇔英語」切替えが可能
搬送分解能は0.05mm(設定単位は0.1mm)となり、操返切断精度が向上
無調整擦り合わせ機構のシャー刃タイプ
上ガイドにローラを設置したことにより、ワークの搬送詰まりを軽減
ロット取りカウンタ機能の搭載
SDカード対応のタッチパネルにより、メモリー数は640個まで対応
※SDカードはお客様でご用意ください




■機能

タッチパネルの取付け位置が変更でき、 左右どちらの搬送方向にも対応	非常停止スイッチ	ワーク搬送面にローラーを設置 したことにより、抵抗が少なく 寸法精度がより安定

■特長
●多種多様なワークの切断が可能
●タッチパネルによる簡単設定メモリー機能付き
●送り長さ(切断長さ)補正機能付き
●ローラ隙間・押さえ圧力調整機能付き
●シャー刃タイプ⇔薄刃タイプの変更が可能
●各種供給装置(Zフィード、スタンド)との連携が可能
●外部入出力信号(外部コントロールタイプのみ)

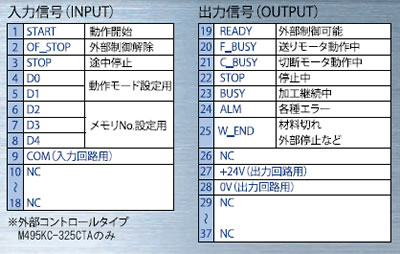

■外部入出力端子　(特)/O表


■適合材料

●M495KC-325A/325CA ・ガラスクロスチューブ ・スズメッキ線 ・テープハンダ ・絶縁紙 ・ラミネートシール ・熱収縮チューブ ・鋼板など

●M495KC-325TA/325CTA ・ビニールチューブ ・ゴムチューブ ・絶縁電線 ・プラスチックファイバ ・テフロンチューブ ・シリコンチューブ ・スポンジ材など

■デジタルカッタ2つの刃

●シャー刃タイプ 耐久性に優れた特殊銅を採用 アルミ、銅等の金属、 ガラス繊維入りの材料切断が可能	●薄刃タイプ シャープな切れ味が特徴 チューブ類でまっすぐな切断面が 必要なときに最適

■共通仕様

送り速度		10～800mm/sec
切断長さ設定単位		0.1mm
切断長さ		0.1～999999.9mm
設段数		1～999999個
繰返切断精度※1		±0.2mm
有効切断幅		100mm
有効切断高さ		20mm
切断力※2 (下死点より0.5mm)		1.28(128)kN(kgf)
加工量	設定長さ10mm	155個/分
	設定長さ100mm	92個/分
	設定長さ1000mm	33個/分
電源		AC100V 2A～AC240V 1A
外形寸法※3		516W×363D×406H mm
質量		30kg

※1：当社試験材、指定長さによる切断精度です。
※2：計算値(モーター出力より)
※3：外形寸法には、ネジなどの突出部は含まれていません。
注)材質、形状によっては切断できないものもございますので、ご確認ください。

■仕様

品番	タイプ	外部入出力端子
M495KC-325A	シャー刃タイプ	-
M495KC-325TA	薄刃タイプ
M495KC-325CA	シャー刃外部コントロールタイプ	有
M495KC-325CTA	薄刃外部コントロールタイプ

注)材質、形状によっては切断できないものもございますので、ご確認ください。




■保守部品

品番	品名
M495RU25-UA	ローラ(上)
M495RS25-UA	ローラ(下)
M495HU25A	可動刃
M495HS25A	固定刃
M495HT25A	薄刃(10枚入り)
M495HM25A	刃受(10枚入り)
M495UT325A	薄刃ユニット
M495UM325A	シャー刃用無調整ユニット

■オプション
●縦型フィンガーガード/品番 M495G25-TS1A

チューブ類など、幅が20mm以内のワークについて、
安全性を保ちつつ、排出がスムーズとなります。

品番	品名
M495G25-TS1A	縦型フィンガーガード
