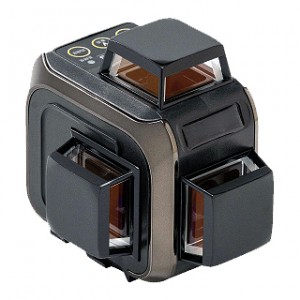

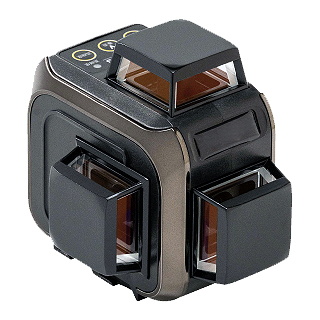

グリーンレーザー墨出器IP54相当（4V4H）傾斜ライン機能付き
商品番号：M474MG-GN445S
商品説明
側面照射フルライングリーンレーザー墨出器
便利なオールインワンセット
■特長
●小型軽量設計
持ち運びに便利な小型軽量設計、本体重量はわずか500グラム
●地墨クロスライン照射可能
出隅、入隅の壁際にクロスラインレーザーを照射可能。
●便利なオールインワンセット
万が一の時に持っている安心感。充実度・満足度の高いセットです。
●専用シフティング台座
地墨クロス位置が変わらない専用シフティング台座を標準付属。
●マグネット付L字金具
マグネット付L字金具でレーザー用三脚(5/8インチ)や壁面などに取付可能。
●リチウムイオンバッテリー2個標準付属
■仕様
■オプション
●レーザー用デジタルマルチ受光器
●エレベーター三脚
各種墨出し、設備工事での位置決めに
便利なオールインワンセット
■特長
●小型軽量設計
持ち運びに便利な小型軽量設計、本体重量はわずか500グラム
●地墨クロスライン照射可能
出隅、入隅の壁際にクロスラインレーザーを照射可能。
●便利なオールインワンセット
万が一の時に持っている安心感。充実度・満足度の高いセットです。
●専用シフティング台座
地墨クロス位置が変わらない専用シフティング台座を標準付属。
●マグネット付L字金具
マグネット付L字金具でレーザー用三脚(5/8インチ)や壁面などに取付可能。
●リチウムイオンバッテリー2個標準付属
■仕様
| 品番 | M474MG-GN445S |
| 光源 | 515nm±2％ 緑色半導体レーザー |
| 光出力 | 1.5mW以下 クラス2M （JIS C6802:2018） |
| パルス幅 / 周波数 | 50μs / 10kHz±10% |
| モード切替 | 2モード（受光器〈通常〉、高輝度） |
| 線幅 | 1.5mm / 5m |
| 精度 | 水平・垂直：±1.5mm / 7.5m 鉛直：±1mm / 3m |
| 自動補正範囲 | ±3° |
| 傾斜警告 | あり （補正範囲外時：全レーザー消灯＋ブザー） |
| 自動補正OFF機能 | あり |
| 制動方式 | 磁気制動方式 |
| 本体回転機構 | 360° （シフティング台座使用） |
| 回転微動装置 | あり （約6° / シフティング台座使用） |
| 電池残量警告 | あり（ランプ点滅＋ブザー） |
| 電源 | 充電式Li-ion電池パック（充電約4時間） AC100V（付属ACアダプター） USBバッテリー（付属USBケーブル） |
| 連続使用時間 | 受光器モード：約10時間 高輝度モード：約6時間 （20℃ / Li-ion電池使用時） |
| 使用温度範囲 | -10℃～+45℃ |
| 防塵・防水 | IP54相当 |
| 三脚取付部 | 1/4インチ（カメラ用） |
| 受光器対応 | 対応 （M474RV-LV4XS-S30GS付属） |
| 屋外最大到達距離 | 約30m （M474RV-LV4XS-S30GS使用時 ※環境により変動） |
| サイズ | 105×80×94mm |
| 重量 | 0.50kg（電池含む） |
| 標準付属品 | 本体 、取扱説明書、専用充電式Li-ion電池パック×2個、 USBケーブル USB2C(USB Type C)、USB-ACアダプター、 専用受光器（M474RV-LV4XS-S30GS）、専用受光器用クランプ、 専用受光器用9V乾電池×1個、傾斜脚頭(M474TH-GN4X0S-70CS)、 専用シフティング台座、マグネット付L字金具、専用収納ケース、 専用ハードケース、昇降機能付マグネットクランプ(M474RV-LMC-55SCS)、 |
■オプション
●レーザー用デジタルマルチ受光器
| 品番 | M474RV-LVXXS-M50GRS |
| 検出モード | 回転レーザーモード ラインレーザーモード |
| 表示 | 液晶表示 (LCD両面) 及び 高輝度LED3色 |
| 検出距離 (半径) | 回転レーザーモード：約1m～約200m ラインレーザーモード：約1m～約50m |
| 検出分解能 | 0.5mm / 1.0mm / 2.0mm / 5.0mm / 10.0mm |
| 表示単位 | mm / cm |
| 検出範囲 | 60mm |
| 数値読取範囲 | 50mm (-25mm～＋25mm) |
| 数値表示精度保証範囲 | 40mm (-20mm～＋20mm) |
| 数値表示精度保証距離範囲 | 1m～50m |
| 検出角度 | ±45° |
| 検出可能波長 | 510～650nm |
| 検出可能回転数 | 300～1200rpm |
| 周波数 | 7～12kHz |
| 0セット機能 | 有 |
| 0セット可能範囲 | 20mm (-10mm～＋10mm) |
| 上下はずれ表示 | 回転レーザーモード：有 ラインレーザーモード：なし |
| 指標位置 | 本機の上面から41mm |
| ブザー音 | 大 / 小 / OFF |
| オートパワーOFF | 最後に操作または受光後約30分 |
| 電源 | 単3乾電池×1本 |
| 連続使用時間 | 約45時間 |
| 使用温度範囲 | -10℃～＋50℃ |
| 保管温度範囲 | -40℃～＋70℃ |
| 防塵・防水 | IP67 |
| サイズ | 135×69×25mm |
| 重量 | 190g (クランプ含まず) |
●エレベーター三脚
各種墨出し、設備工事での位置決めに
| M474RV-EL-GDS | M474RV-EL-CMS |
 |
 |
| 品番 | M474RV-EL-GDS | M474RV-EL-CMS |
| 脚頭形状 | 平面 55mmφ | 平面 55mmφ |
| 接続ネジ径 | 5/8インチ | 5/8インチ |
| エレベーター昇降幅 | 265mm | 285mm |
| サイズ | 全長1690mm、全縮625mm | 全長1230mm、全縮470mm |
| 使用時(約) | 最大1600mm、最小590mm | 最大1138mm、全縮422mm |
| 重量 | 1.06kg | 970g |
