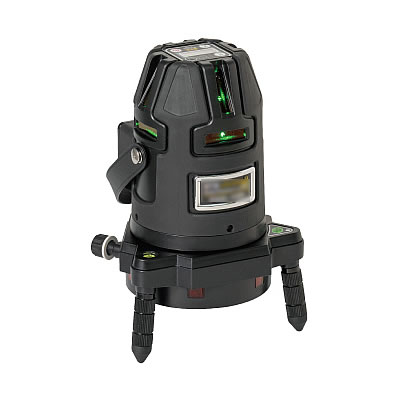

電子整準式フルラインのハイエンドモデル
●自動誘導（オートガイダンス）モード搭載
●電子整準式フルラインレーザー



■電子整準方式
微振動が絶えない現場作業にも強い！
僅かな振動でレーザーが揺れてしまうジンバル方式に比べ電子整準方式は、レーザーがピタッと止まり安定します。
※画像はイメージです。


■自動誘導モード搭載
手動では面倒な縦ラインのレーザーを受光器センター部まで合わせる作業を、自動的に行ってくれる自動誘導モード(オートガイダンスモード)を搭載。
検知範囲は、クラス最長の最大約25mです。


■フルライン照射可能
水平全周、W両縦、大矩、地墨の照射が可能。全方向へのライン照射で作業効率が向上します。


■3モード切替可能
受光器・省エネ・高輝度モードの明るさ3段階切替。省エネモードは電池を長持ちさせます。
※画像はイメージです。


■液晶表示パネル搭載
電池残量、モード、照射パターンなど、液晶表示パネルで本機の状態を一目で確認可能な為、非常に便利です。


■3Way電源対応
乾電池・専用充電式Li-ion電池パック(2個標準付属)・AC100V(付属の充電器)が使用可能です。


■仕様

品番	M474AGL-GN440S
光源	515nm±2%　緑色半導体レーザー(ラインレーザー) 、 650nm　赤色半導体レーザー(地墨レーザー)
光出力	5mW以下　クラス2（JIS C6802:2018）
パルス幅/周波数	50μs/10kHz±10% (受光器モード)、64μs/2.4kHz±10% (省エネモード)、 　240μs/2.8kHz±10% (高輝度モード)
線幅	1.5mm/5m
精度	水平・垂直±1mm/10m　鉛直±1mm/5m
自動補正範囲	±2°
傾斜警告	有　補正範囲外時レーザー点滅及びブザー音
制動方式	電子整準方式
本体回転機構	360°
回転微動装置	有
電源残量警告	有　レーザー部液晶表示及びモータードライブ部パイロットランプ点滅
電源	アルカリ単3乾電池×5本（レーザー部）、 アルカリ単3乾電池×4本（モータードライブ部）、 専用充電式Li-ion電池パック (充電時間：約4時間)、 AC100V (付属の充電器使用)
連続使用時間	受光器モード全照射 (4V4HD)：約4時間 (20℃充電式Li-ion電池パック使用時)
使用温度範囲	-10℃～+45℃
防塵・防水	有　IP54相当
三脚取付部	5/8インチ
受光器対応	付属の専用受光器で対応
屋外最大到達距離	約50ｍ(専用受光器USS-50G使用時、但し使用環境により異なる)
サイズ	φ100（ボディ部）×H220mm
重量	1.65kg（電池含む）
標準付属品	・本体・単3乾電池 (レーザー部×5本、モータードライブ部×4本、受光器×3本) ・受光器  M474RV-LG440S-S50GS・受光器用クランプ ・受光器用収納ケース・カード型レーザーターゲット・レーザーターゲット ・専用充電器 ・専用充電式Li-ion電池パック LBT-74LEG×2個 ・測量機用三脚アタッチメント ・ケース用肩掛けベルト・専用ハードケース ・取扱説明書

■専用受光器／ M474RV-GL440S-U50GS

品番	M474RV-GL440S-U50GS
自動誘導制御範囲	約1.5m～最大約25m（屋内において） ※使用環境により異なります。
検出距離	約1.5m～最大約50m ※使用環境により異なります。
リモコン使用範囲	最大約25m（屋内において） ※使用環境により異なります。
重量	0.24kg(電池含む)

■グリーンレーザー墨出器IP54相当（4V4HD）／M474LG-GN440S
●微振動が絶えない現場作業に強い電子整準方式



■液晶パネル搭載
電池残量はもちろん、使用しているモードや照射パターン等 液晶表示パネルで本体の状態を一目で確認可能な為、非常に便利です。


■電子整準方式
微振動が絶えない現場作業にも強い！
僅かな振動でレーザーが揺れてしまうジンバル方式に比べ電子整準方式は、レーザーがピタッと止まり安定します。


■メモリー機能搭載
電源をOFFにした時に使用していたモードと照射パターンを記憶し、次に電源をONにした際に、同じモードと照射パターンで作業開始できます。


■省エネモード搭載
受光器モード、高輝度モードに加え省エネモードを搭載し、明るさを3段階に切替可能。
省エネモードに切替わる事により、電池を長持ちさせます。


■フルライン照射可能
水平全周、W両縦、大矩、地墨の照射が可能。全方向へのライン照射で作業効率が向上します。


■リチウムバッテリー標準付属


■グリーンレーザー専用受光器／M474RV-LG440S-S50GS




■仕様

品番	M474LG-GN440S
光源	515nm±2%　緑色半導体レーザー(ラインレーザー) 、 　650nm　赤色半導体レーザー(地墨レーザー)
光出力	2.5mW以下　クラス2（JIS C6802:2018）
パルス幅/周波数	50μs/10kHz±10% (受光器モード)、64μs/2.4kHz±10% (省エネモード)、 　240μs/2.8kHz±10% (高輝度モード)
線幅	1.5mm/5m
精度	水平・垂直±1mm/10m　鉛直±1mm/5m
自動補正範囲	±3°
傾斜警告	有　補正範囲外時レーザー点滅及びブザー音
制動方式	電子整準方式
本体回転機構	360°
回転微動装置	有　エンドレス全周微動ネジ(左右両側配置)
電池残量警告	有　液晶表示
電源	単3乾電池×5本、AC100V(付属の充電器使用) 充電式Li-ion電池パック（充電時間：約4時間）
連続使用時間	受光器モード全照射 (4V4HD)：約4時間 (20℃充電式Li-ion電池パック使用時)
使用温度範囲	-10℃～+45℃
防塵・防水	有　IP54相当
三脚取付部	5/8インチ
受光器対応	対応　オプションのM474RV-LG440S-S50GS使用
屋外最大到達距離	約50ｍ(オプションのSS-50G使用時、但し使用環境により異なる)
サイズ	φ100（ボディ部）×H205mm
重量	1.3kg（電池含む）
標準付属品	・本体・専用ハードケース・単3乾電池×5本 ・専用充電式Li-ion電池パック LBT-74LEG ・ケース用肩掛けベルト・専用充電器 SCL-85A・レーザーターゲット ・測量機用三脚アタッチメント

■オプション

品番	品名
M474RV-EL-CMS	レーザー用エレベーター三脚（1138～422mm）
M474RV-EL-GDS	レーザー用エレベーター三脚（1600～590mm）
M474RV-LMC-55SCS	昇降機能付レーザー用マグネットクランプ
