掃除機

加工室内の壁面洗浄·切粉の堆積防止に
タンク底に堆積した切粉・スラッジの搅拌に
加工室内や切削液タンクの【切粉·スラッジ堆積】に起因するトラブル対策に。特許第6557885 号取得。


■特長
●電力不要。噴射の反力で360° 旋回する為、ノズル1個で広範囲に亘っ て切粉の除去やタンク内の搅拌が可能です。
●噴射ノズルの角度を変える事で旋回速度や向きを調整可能です。
●小流量の切削液で旋回できる省エネルギーノズルです。
●詰まり難いシンプル構造で、配管したまま分解清掃が可能です。
●加工室内では ATC シャッター周辺や治具配管、バイス上等で実績が あります。
扉の開閉トラブルやワークの着座異常の解消、また日々の 清掃時間の短縮により、生産能力の向上や人件費の削減にも貢献出 来ます。

1	機 種	ATN	旋回ノズル
2	接続 径	3	Rc3/8
3	噴射流量区分	6	6L/min(加工室内洗浄)	※差圧 0.1MPa 時 (詳細は特性図参照)
			8L/min (タンク内攪拌)
4	用途区分	F	加工室内洗浄
		FT	タンク内攪拌

■作動原理
噴射ノズルの水平振り角度と、クーラント噴射から生じる反力を利用して360°旋回をします。


■使用イメージ
　


■吐出流量―圧力特性

M4532RN-36P	M4532RN-36T

■噴射ノズルの角度調整

水平方向の振り角	上下方向の振り角
	上下方向にも角度を付けることが可能 （最大30°)

噴射ノズルの水平方向角度と旋回速度の関係
振り角(最大30°)	小	大
旋回速度	低速	高速

※噴射ノズルの水平角度を反対側に向けると逆方向に旋回します。


■旋回速度調整方法
旋回速度は「吐出流量・圧力」と「噴射ノズルの水平方向角度」の組合せによって変化します。
速度調整の際は旋回ノズルの直前にボールバルブを併設いただくとより調整し易くなります。



■外形図

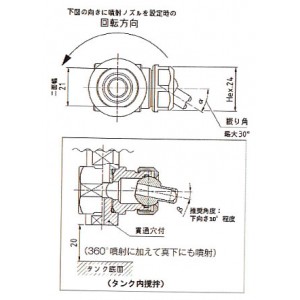

M4532RN-36P	M4532RN-36T

■仕様

品番	M4532RN-36P	M4532RN-36T
用 途	加工室内洗浄	タンク内攪拌
最高使用圧力	2.5MPa	2.5MPa
耐 圧	4MPa	4MPa
推奨洗浄対象距離	0.7 m以内(※)	0.25 m以内
推奨回転数	4～10rpm	40～120rpm
推奨供給流量	6L/min 以上 (圧力換算 0.1MPa 以上)	8L/min 以上 (圧力換算 0.1MPa 以上)
推奨配管径	有効内径Φ 7 以上	有効内径Φ 8以上
接液部主要材質	SUS304,SUS303,SUS440C,FKM,NBR,UHMW
質量	320g	320g
