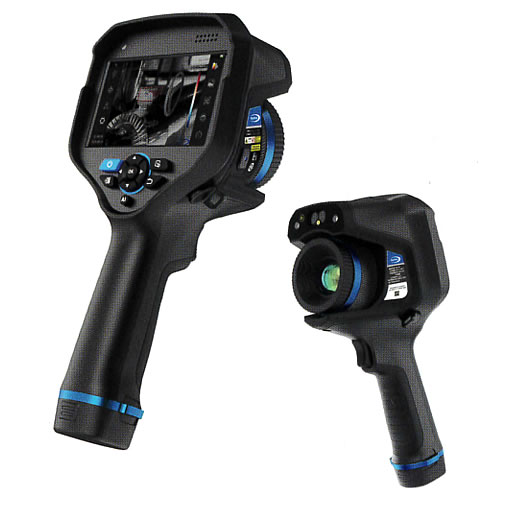

防爆ガス漏れ検知用ハンディー赤外線サーマルカメラ
商品番号：M4504TGL-741FR
商品説明
見えないガスを可視化する新型高性能サーマルOGIカメラRG630シリーズは、カスタマイズされたバンドパスフ ィルターと、高解像度かつ高感度の非冷却型VOX赤外線検出器を搭載し、冷却式に迫る15mKの高感度を実現。
鮮明な赤外線画像によりガス雲の動きを捉えます。
新機能のインテリジェントアラーム機能はガスを着色・枠表示することが可能で、漏えい箇所を素早く的確に把握 できます。
防爆仕様(Ex ic IIC T4 Gc)で可燃性ガスの測定も安心。
検出するガス種に応じて2タイプからお選びいただけます。
今本機は、石油、天然ガス、化学工学、電力、環境保護、緊急対応といった分野におけるガス安全管理、排出管理、 設備保守に最適な選択肢です。
■HD赤外線解像度と高精度検出
●HD赤外線解像度と高精度検出
●640×512の高解像度と15mKの高感度により、微小なガス漏れも正確に捕捉
●5インチOLEDタッチスクリーンで広い視野を確保
●カスタマイズフィルター搭載検出器で迷光干渉を除去
■インテリジェントガス検出
●ガス濃度をリアルタイムで監視し、濃度を取得
●独自開発のガスクラウド着色アルゴリズムでガス漏れを可視化
●検出したガスを赤枠で囲むフレーミング機能
●超低しきい値で微量ガス漏れを正確に検出
■産業用環境適応性
●本質安全防爆認証により、特定産業の認証要件に適合
●最大稼働時間5時間の大容量バッテリーで効率的な作業を実現
●GPSおよびBeidou衛星測位に対応し、日常点検ルートを自動記録
■仕様
鮮明な赤外線画像によりガス雲の動きを捉えます。
新機能のインテリジェントアラーム機能はガスを着色・枠表示することが可能で、漏えい箇所を素早く的確に把握 できます。
防爆仕様(Ex ic IIC T4 Gc)で可燃性ガスの測定も安心。
検出するガス種に応じて2タイプからお選びいただけます。
今本機は、石油、天然ガス、化学工学、電力、環境保護、緊急対応といった分野におけるガス安全管理、排出管理、 設備保守に最適な選択肢です。
■HD赤外線解像度と高精度検出
●HD赤外線解像度と高精度検出
●640×512の高解像度と15mKの高感度により、微小なガス漏れも正確に捕捉
●5インチOLEDタッチスクリーンで広い視野を確保
●カスタマイズフィルター搭載検出器で迷光干渉を除去
■インテリジェントガス検出
●ガス濃度をリアルタイムで監視し、濃度を取得
●独自開発のガスクラウド着色アルゴリズムでガス漏れを可視化
●検出したガスを赤枠で囲むフレーミング機能
●超低しきい値で微量ガス漏れを正確に検出
■産業用環境適応性
●本質安全防爆認証により、特定産業の認証要件に適合
●最大稼働時間5時間の大容量バッテリーで効率的な作業を実現
●GPSおよびBeidou衛星測位に対応し、日常点検ルートを自動記録
■仕様
| 品番 | M4504TGL-741CR | M4504TGL-741FR |
| 検出器解像度 | 640 × 512 | 640 × 512 |
| レンズ | 19mm (取り外し不可の手動レンズ) | 19mm (取り外し不可の手動レンズ) |
| 視野角 (FOV) | 22.9° × 18.4° | |
| 焦点調整 | 手動 | 手動 |
| IFOV (空間解像度) | 0.68 mrad | 0.68 mrad |
| 最小撮影距離 | 0.3m(画像表示のみ) | 0.3m(画像表示のみ) |
| 温度測定範囲 | 低温範囲：- 20℃～+60℃ 高温範囲：60℃～+650℃(自動切替) |
低温範囲：- 20℃～+80℃ 高温範囲：60℃～+650℃(自動切替) |
| 検出器タイプ | 非冷却赤外線検出器 | 非冷却赤外線検出器 |
| 熱感度(NETD) | 15mK | |
| スペクトルレンジ | 7～8.5μm | 10.3～10.7μm |
| フレームレート | 25Hz | 25Hz |
| ディスプレイサイズ | 5インチタッチスクリーン 1280×720解像度 | |
| デジタルカメラ | 4224×3136 (13MPデジタルカメラ) | |
| カラーパレット | 20種(アイアン、グレーなど) | |
| 画像モード | 熱画像、PIP、フュージョン、可視光 | |
| 保存メディア | microSDカード(標準64GB・ホットプラグ対応、最大拡張容量278GB) | |
| 画像/動画ﾌｧｲﾙ形式 | jpg / 標準MP4動画記録 | |
| 動画出力 | USB Type-C、ワイヤレス画面投影 | |
| 動画解像度 | 1280 × 720 | |
| 測定精度 | ±2℃または読み取り値の±2% | |
| 放射率 | 0.01から1.00まで調整可能(ステップサイズ0.01) | |
| アラーム | 音声 &画像アラーム、インテリジェントガス検知アラーム | |
| ガス検知機能 | ガス検知、ガス着色、ガス濃度取得、自動アラーム、 ガス画像強化、画像マルチ感度オプション |
|
| 検知可能なガス | ﾒﾀﾝ、二酸化硫黄、ﾒﾀﾉｰﾙ、ｴﾀﾉｰﾙ、 ﾌﾛﾝ(R-134a、R-152a) など |
六フッ化硫黄、アンモニア、エチレン、 プロピレンなど |
| ガス推定濃度 | あり | あり |
| 測位/測距 | 画像のジオロケーションデータ (GPS、BDS、GLONASS対応)/あり | |
| コンパス | デジタルコンパスの方位表示対応 | |
| 分析ソフトウェア | PC (赤外線分析ソフトウェア)またはモバイルデバイス(iOS/Androidアプリ) | |
| デバイス側での 分析機能 |
最大20個の移動可能なポイント、ライン、フレーム、および多角形領域 (最大・最小温度測定、平均温度測定、環境エリアアラームスイッチ) をサポートし、最大5つのプリセットモードに対応 |
|
| デジタルズーム | 1～10倍の連続ズーム | |
| 通信モード | Wi-Fi, Bluetooth, USB Type-C | Wi-Fi, Bluetooth, USB Type-C |
| ｲﾝﾃﾘｼﾞｪﾝﾄ定期点検 | 一般的なﾀｽｸﾊﾟｯｹｰｼﾞのｲﾝﾎﾟｰﾄと編集、画像の標準および自動命名機能 | |
| マイク/スピーカー | あり | あり |
| バッテリー | 3.6V 10000mAhﾘﾁｳﾑｲｵﾝﾊﾞｯﾃﾘｰ(測定現場での交換不可)、急速充電対応 | |
| 充電時間 | 1.5時間で90%充電、2時間でフル充電 | |
| 稼働時間 | 連続動作時間：5時間(実際の環境と使用条件により異なります) | |
| 動作温度 | -30℃～60℃ | -30℃～60℃ |
| 保管温度 | -40℃～70℃ | -40℃～70℃ |
| 外部ｲﾝﾀｰﾌｪｲｽ | USB Type-C 3.0、microSDカード、三脚 | |
| 振動・衝撃 | 2G (IEC60068-2-6)、25G (IEC60068-2-29) | |
| 防爆規格 | Ex ic IIC T4 Gc | |
| 防塵防水性 | IP54 | IP54 |
| 重量/寸法 (高さ×幅×奥行) |
1.1kg(バッテリーを含む) / 143.6×129.2×307.3mm | |
| 標準付属品一覧 | 1.製品本体 2.リチウムイオンバッテリー×23.充電スタンド 4.充電器 5.充電ケーブル 6.Bluetoothイヤホン7. microSDカー ド (64GB) 8.USB Type-Cケーブル9.スクリーンフード 10.取扱説明書 11.データダウンロードカード12.校正証明書および 資格証明書 13.ハンドストラップ14.セーフティボックス 15.レンズキャップ |
|
