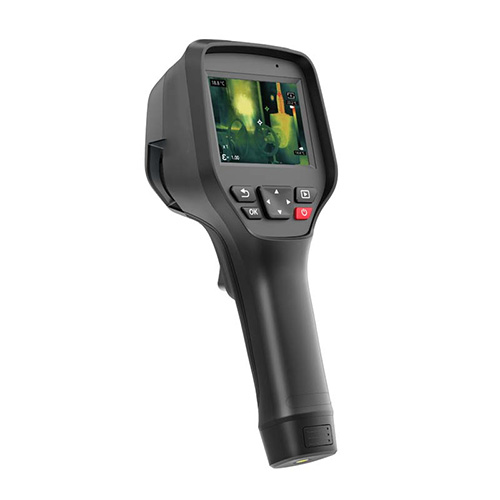

防爆ガス漏れ検知用ハンディー赤外線サーマルカメラ
商品番号：M4504TGL-711R
商品説明
・M4504TGL-711Rは、赤外線熱画像技術を搭載した高空間分解能と高感度を特徴とする非冷却VOx検出器を使用することで、日常的な温度測定のニーズに加え、アンモニア
(NH3) や六フッ化硫黄 (SF6) などの数十種類のガスの非接触で視覚的な漏れ位置の特定を可能にします。
・このシリーズは、石油・ガス、石油化学、環境保護、緊急対応、電力会社などの業界におけるガスセキュリティ、排出管理、機器メンテナンスに最適です。
■M4504TGL-711Rについて
高感度・高空間分解能の非冷却VOx検出器を搭載した赤外線サーマルイメージングカメラM4504TGL-711Rは、日常的な非接触による温度測定機能に加え、アンモニア（NH3）や六フッ化硫黄（SF6）など数十種類のガスを可視化。リーク箇所を目視で特定することができます。
このRGシリーズは、石油・ガス業界、船舶、環境監視、防災関連業界などにおけるガス保安、排出ガス管理、機器メンテナンスに最適です。
■カスタマイズされたフィルター検出器によるクリアな画像
●640×512にカスタマイズされたバンドパスフィルター検出器を搭載
●微妙な温度差を識別できるので、ガスの微少な漏出も捉えます
●空間分解能は0.63mrad。長いワーキングディスタンスでもガスの細部まで把握することが可能です
■定期点検に最適なオールラウンダー
●赤外線サーマルカメラと可視光の同時観測でガスリーク箇所を容易にに特定
●高精度な温度測定で、ガス漏れ検知と温度測定の2つのタスクを同時に行うことができます
●3.5インチタッチスクリーン＋高度な分析機能で、日常点検作業をもっと簡単に
■IIC T4防爆仕様 高い信頼性と安全性
●Ex ic IIC T4防爆定格、防爆用途でのセキュリティアプリケーションに適合
●石油や天然ガスの日常検査に最適です
■応用シーン
■仕様
・このシリーズは、石油・ガス、石油化学、環境保護、緊急対応、電力会社などの業界におけるガスセキュリティ、排出管理、機器メンテナンスに最適です。
■M4504TGL-711Rについて
高感度・高空間分解能の非冷却VOx検出器を搭載した赤外線サーマルイメージングカメラM4504TGL-711Rは、日常的な非接触による温度測定機能に加え、アンモニア（NH3）や六フッ化硫黄（SF6）など数十種類のガスを可視化。リーク箇所を目視で特定することができます。
このRGシリーズは、石油・ガス業界、船舶、環境監視、防災関連業界などにおけるガス保安、排出ガス管理、機器メンテナンスに最適です。
■カスタマイズされたフィルター検出器によるクリアな画像
●640×512にカスタマイズされたバンドパスフィルター検出器を搭載
●微妙な温度差を識別できるので、ガスの微少な漏出も捉えます
●空間分解能は0.63mrad。長いワーキングディスタンスでもガスの細部まで把握することが可能です
■定期点検に最適なオールラウンダー
●赤外線サーマルカメラと可視光の同時観測でガスリーク箇所を容易にに特定
●高精度な温度測定で、ガス漏れ検知と温度測定の2つのタスクを同時に行うことができます
●3.5インチタッチスクリーン＋高度な分析機能で、日常点検作業をもっと簡単に
■IIC T4防爆仕様 高い信頼性と安全性
●Ex ic IIC T4防爆定格、防爆用途でのセキュリティアプリケーションに適合
●石油や天然ガスの日常検査に最適です
■応用シーン
■仕様
| 品番 | M4504TGL-711R |
| 赤外線イメージングパラメータ | |
| 検出器タイプ | 非冷却赤外線検出器 |
| 解像度 | 640×512 |
| 赤外線スペクトルバンド | 10.55μm 中心波長 |
| 検出可能なガス種 | アンモニア、六フッ化硫黄、エチレン、エチレンエーテル、 塩化ビニール、トリクロロエチレン、メチルビニールケトン、 プロピレン、アクロレイン、アクリロニトリル、シアノアクリレートエチル、 フッ化アリル、塩化アリル、臭化アリル、フランなど |
| ピクセルサイズ | 12μm |
| 熱感度（NETD） | 23mK |
| 空間解像度 (IFOV) | 0.63mrad |
| フレームレート | 30Hz |
| 焦点距離 | 19mm |
| FOV | 23°×18° |
| フォーカスモード | マニュアルフォーカス |
| 温度測定範囲 | -20℃～+120℃ |
| 温度測定精度 | ±2% または ±2℃ |
| デバイス仕様 | |
| 温度測定モード | 中心点、ホットスポット / コールドスポットの追跡と温度表示 |
| 測定対象の追加 | 移動可能なポイント、ライン、エリア：最大合計10（ポイント・エリア・ライン） |
| ガス検知モード | オン/オフ 手動切替え |
| 放射率設定 | 0.01～1.00の間で調整（0.01ステップ） |
| 周囲温度設定 | -10℃～+50℃の間で調整（1℃ステップ） |
| 距離設定 | 1～20mの間で調整（1mステップ） |
| 画像モード | 赤外線/可視光/ピクチャーインピクチャー/フュージョン |
| カラーパレット | 10種類 |
| 温度アラーム | 高温、低温アラーム |
| アラームタイプ | 画面表示 |
| 温度測定範囲の切替え | 手動/自動 |
| レーザーポインタ | あり |
| 可視光カメラ | 5メガピクセル |
| 動画・写真保存 | XX-IR.jpg（温度データ付き赤外線画像）、 XX-DC.jpg（可視光線画像）、データなし動画 |
| 音声メモ | あり |
| 表示言語 | 日本語、英語、スペイン語ほか（合計13言語） |
| ディスプレイ | 3.5インチタッチスクリーン（480×640） |
| イメージネーミング | 自動/手動、QRコード読み取りによる命名 |
| メモリカード | microSDカード 32GB |
| 電源 | 充電式・着脱式リチウムイオンバッテリー |
| 電源インターフェース | USB Type-C |
| 外部接続 | USB、SDカード、WiFi（APモードまたはネットワークモード） |
| 充電時間 | 約3時間 |
| 稼働時間 | 最大3時間 |
| 電源管理 | オートパワーオフ 5分/10分/20分/無効 |
| その他仕様 | |
| 分析ソフトウェア | PC用ソフトウェア、スマートフォンアプリ |
| 三脚 | UNC 1/4-20 |
| 動作温度 | -10℃～+50℃ |
| 保管温度 | -20℃～+60℃ |
| 動作湿度 | 10%～95%（結露しないこと） |
| 落下耐性 | 2m |
| 防塵防水性 | IP54（IEC 60529） |
| 耐衝撃・耐振動 | 衝撃25g（IEC60068-2-27）、振動2.5g（IEC 60068-2-6） |
| 寸法 | 256.4×105.1×105.3mm |
| 重量 | 約670g |
| 防爆仕様 | Ex ic 2C T4（CNEX国家防爆 合格証No.CNEx22.4252X） |
| 同梱物 | 5V 3A電源アダプター、USBケーブル、microSDカード、 バッテリー×2、専用充電器×1、校正証明書、 日本語取扱説明書、ハードキャリングケース |
