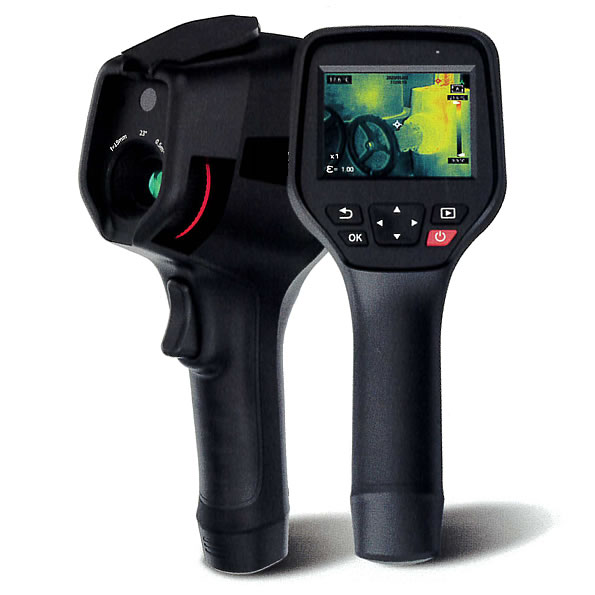

高感度·高空間分解能の非冷却VOx検出器を搭載した赤外線サーマルイメージングカメラM4504TGL-711CRは、日常的な非接触による温度測定機能に加え、天然ガス(CH4) やフロンガスなど数十種類のガスを可視化。
リーク箇所を目視で特定することができます。
このRGシリーズは、石油·ガス業界、船舶、環境監視、防災関連業界などにおけるガス保安、排出ガス管理、機器メンテナンスに最適です。



■カスタマイズされたフィルター検出器によるクリアな画像
●640×512にカスタマイズされたバンドパスフィルター検出器を搭載
●最大0.023℃の温度差を識別できるので、ガスの微少な漏出も捉えます
●空間分解能は0.63mrad。長いワーキングディスタンスでもガスの細部まで把握することが可能です

■定期点検に最適なオールラウンダー
●赤外線サーマルカメラと可視光の同時観測でガスリーク箇所を容易に特定
●高精度な温度測定で、ガス漏れ検知と温度測定の2つのタスクを同時に行うことができます
●3.5インチタッチスクリーン+高度な分析機能で、日常点検作業をもっと簡単に

■IIC T4防爆仕様 高い信頼性と安全性
●ExiclIC T4防爆規格、防爆用途でのセキュリティアプリケーションに適合
●石油や天然ガスの日常検査に最適です


■仕様

赤外線イメージングパラメータ
検出器タイプ	非冷却赤外線検出器
解像度	640×512
赤外線スペクトルバンド	7.0～8.5μm
検出可能なガス種	メタン、亜酸化窒素、二酸化硫黄、トルエン、エタノール、アクリル酸エチル、 アクリル酸2-エチルヘキシル、フロン (R13、R13B1、R123、R125、R134A、R417A、R422A、R508Aなど)
ピクセルサイズ	12μm
熱感度 (NETD)	23mK
IFOV	0.63mrad
フレームレート	30Hz
焦点距離	19mm
FOV	23°×18°
フォーカスモード	マニュアルフォーカス
温度測定範囲	-20℃～+120℃
温度測定精度	±2% または ±2℃
デバイス仕様
温度測定モード	中心点、ホットスポット/コールドスポットの追跡と温度表示
測定対象の追加	移動可能なポイント、ライン、エリア:最大合計10(ポイント・エリア・ライン)
ガス検知モード	オン/オフ 手動切替え
放射率設定	0.01～1.00の間で調整 (0.01ステップ)
周囲温度設定	-10℃～+50℃の間で調整(1℃ステップ)
距離設定	1～20mの間で調整(1mステップ)
画像モード	赤外線/可視光 /ピクチャーインピクチャー/フュージョン
カラーパレット	10種類
温度アラーム	高温、低温アラーム
アラームタイプ	画面表示
温度測定範囲の切替	手動/自動
レーザーポインタ	あり
可視光カメラ	5メガピクセル
動画・写真保存	XX-IR.jpg (温度データ付き赤外線画像)、XX-DC.jpg (可視光線画像)、 データなし動画
音声メモ	あり
表示言語	日本語、英語、スペイン語ほか(合計13言語)
ディスプレイ	3.5インチタッチスクリーン(480×640)
イメージネーミング	自動/手動、QRコード読み取りによる命名
メモリカード	microSDカード 32GB
電源	充電式・着脱式リチウムイオンバッテリー
電源インターフェース	USB Type-C
外部接続	USB、SDカード、WiFi(APモードまたはネットワークモード)
充電時間	約3時間
稼働時間	最大3時間
電源管理	オートパワーオフ　5分/10分/20分/無効
その他仕様
分析ソフトウェア	PC用ソフトウェア、スマートフォンアプリ
三脚	UNC 1/4-20
動作温度	-10℃～+50℃
保管温度	-20℃～+60℃
動作湿度	10%～95% (結露しないこと)
落下耐性	2m
防塵防水性	IP54 (IEC 60529)
耐衝・耐振動	衝撃 25g (IEC 60068-2-27)、振動 2.5g (IEC 60068-2-6)
寸法	256.4×105.1×105.3mm
重量	約 670g
防爆仕様	Ex ic 2C T4 (CNEX国家防爆 合格証No. CNEx22.4252X)
パッキングリスト	5V 3A電源アダプター、USBケーブル、microSDカード、バッテリー×2、 専用充電器×1、校正証明書、日本語取扱説明書、ハードキャリングケース
