測定機器

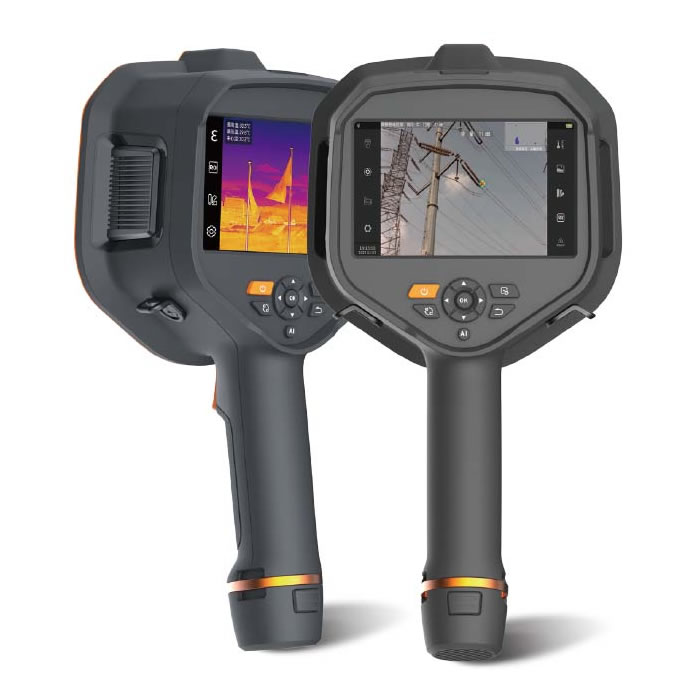

マイクロホンアレイを用いた音響分布測定と、赤外線イメージング機能による多角的な異常検知機能を搭載しています。
可聴周波数と超音波周波数に対応しており、音源探査、異常音検査、音源軌跡の追跡が可能です。
静止音源と移動音源の検出に有効なこの製品は、主にエアリーク、高圧ガスリーク、電気機器の部分放電検出などに使用されています。


■製品情報
●音響と視覚の融合を実現
●片手で直感的に操作可能
●ポータブルで持ち運びに便利
●着脱式バッテリーによる長時間稼働
●ゴーストのない高速で安定したイメージング
●赤外線イメージング機能
●AIによる部分放電タイプの分析
●インテリジェントなオフライン分析
●広帯域可聴および超音波モニタリング

音響イメージングパラメーター
チャンネル数	128
センサータイプ	MEMS デジタルマイクロフォン eSTAR
センサーダイナミックレンジ	30dB～120dB
周波数帯域	2kHz～100kHz
検出距離	0.5m～150m
アプリケーションのシナリオ	部分放電/ガス漏れ検知
最小イメージング感度 (1m)	10kHz 1dB SPL. 20kHz : - 10dB SPL. 30kHz : - 6DB SPL. 40kHz : 3dB SPL. 50kHz : 6DB SPL. 60KHz : 20dB
放電検出性能	SPL最小検出放電：200個(検出距離:3m)
リーク検出感度	検出距離8m以上(圧力120kPa、リーク率0.83mL/秒)
マルチターゲット 横方向最小分解能	150mm (18kHz, 1m, 94dB SPL)
マルチターゲット 最大検出音圧差	18dB以下 (18kHz、1m、94dB SPL)
光学画像パラメータ
スクリーン解像度	800×480
画像解像度	最大3840×2160
ビデオ解像度	最大1920×1080
ビデオフレームレート	60FPS
画像フレームレート	30FPS
カメラ焦点距離	固定焦点距離：4.0mm
スクリーンFOV	72°
赤外線モジュール解像度	640×512
赤外線レンズ焦点距離	9.1mm
赤外線レンズFOV	32.9° ×26.6°
赤外線温度測定範囲	-20℃～150℃/150℃~550℃、切替可能
赤外線温度測定精度	±2℃または±2%(いずれか大きい方) @23℃±5
NETD (熱感度)	≤50mK@F1.0 @25℃
物理・電気パラメータ
外形寸法	309.4mm×157.4mm×88mm
重量	約1.1kg
バッテリー容量/稼働時間	リチウムイオンバッテリー7.4V/5000mAh/5時間以上
電源アダプター 充電パラメーター	上DC5V/3A
スクリーンサイズ	5インチLCDスクリーン
タッチスクリーン	静電容量式
データ通信インターフェース	USB / WiFi
内蔵メモリー容量	64GB (拡張可能)
環境適応性
動作温度	-20℃～+55℃
保存温度	-40℃～+85℃
動作湿度	10%～95% (結露しないこと)
防塵防水性	IP51以下
EMC耐用性指標	静電気放電イミュニティ、GB/T17626.2-2018 レベル4、 クラス A ：電力周波数磁界イミュニティ、 GB/T17626.8-2006 レベル 4、クラス A ﾊﾟﾙｽ磁界ｲﾐｭﾆﾃｨ、 GB/T17626.9-2011 レベル4、クラスA
関連認証	ROHS認証、CE認証
その他の機能
赤外線温度測定	測定エリアとポイント温度測定
マイク自己診断	128チャンネル検出対応
オフライン分析/アップグレード	あり
クラウドオンライン分析 PRPD	あり
パターン	あり
放電タイプ予測	あり
リーク率推定	あり
リークロス推定	あり
マルチターゲット	2
デジタルズーム	8×
表示言語	日本語、英語、簡体字中国語、スペイン語、ドイツ語、 ほか全15か国語
音響キャリブレーション	あり
分析ソフトウェア	機器音響フィールドデータの二次分析とレポート作成をサポート
