物流機器

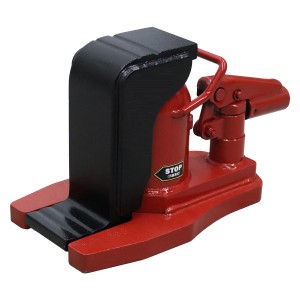

本体高さが低いので、高さに制限がある場所でも使用できます。



■特長
●高い作業性
爪部でも頭部でも持ち上げることができるため、通常の油圧ジャッキと比べて、幅広い作業に応用できます。
180度回転する旋回式レバーソケットを備えているので、後方に障害物のある狭い場所でも、横からのポンプ操作が可能です。


●信頼の安全性能
過負荷（オーバーロード）によるジャッキの破損を防ぐため、安全弁回路（リリーフ弁）を標準装備しています。
ジャッキの基本性能として高い余裕率をもった呼び荷重設定なので、レバー操作力が22.5kgf（M441HTJ-T060E）と少ない力によるジャッキ作業ができます。

●レバーソケットの工夫により、一般的な油圧ジャッキと比較して、1ポンプ操作あたりの揚程幅が大きいため軽くて上がりやすいく、効率的なジャッキ作業を実現しています。

●付属の操作レバーは剛性があり、グリップ付きのため、押し込む力がしっかりとジャッキに伝わります。また二本つなぎのロック機構があるため、繋ぎ目が外れる心配がありません。


●耐久性能とメンテナンス性
長年の爪つきジャッキの研究により、爪使用時の耐久性を追求。
メーカー独自の厳しい基準で行われた『爪部呼び荷重フルストーク繰返し試験』において、業界最高水準の性能評価を得ています。
吸込弁、吐出弁、過負荷防止の安全弁をユニット部品に集約、パッキン類の交換もやりやすく設計になっており、定期的なオーバーホールでオイル交換やパッキン交換等することにより、長期にわたってお使いいただけます。

●より安全に、作業をしやすく、そして丈夫で長持ち！
重量物を扱う専門機器として、メーカー独自の厳しい耐久基準で作られています。
過負荷防止のための安全弁、下降時の安全性を重視したテーパー型リリーズスクリュー、高品質な高張力鋼による強靱な爪。丈夫で安全、長持ち、そしてなにより安全重視の設計になっています。



■タイプ

M441HTJ-T060E	M441HTJ-T200E
M441HTJ-TL100E	M441HTJ-TB060E

■寸法図（単位：mm）

品番	タイプ	爪最低位置	爪長さ	爪幅	ベース幅	ベース長さ	本体高さ
		H1	L1	W1	W2	D2	H2
M441HTJ-T060E	低床	19	50	65	146	245	176
M441HTJ-T100E		22	55	75	176	268	217
M441HTJ-T160E		25	55	90	210	285	223
M441HTJ-T200E		28	60	100	230	303	244
M441HTJ-TL060E	低床ロング爪	22	80	65	146	275	179
M441HTJ-TL100E		25	75	75	176	288	220
M441HTJ-TL160E		28	80	90	210	310	226
M441HTJ-TL200E		32	80	100	230	323	248
M441HTJ-TB060E	超低床	16	50	65	146	245	136

■仕様

品番	タイプ	爪許容荷重	頭部許容荷重	ストローク	製品質量
M441HTJ-T060E	低床	3ton	6ton	62	12
M441HTJ-T100E		5ton	10ton	63	18
M441HTJ-T160E		8ton	16ton	64	24
M441HTJ-T200E		10ton	20ton	52	32
M441HTJ-TL060E	低床ロング爪	3ton	6ton	62	14
M441HTJ-TL100E		5ton	10ton	63	19
M441HTJ-TL160E		7ton	16ton	64	26
M441HTJ-TL200E		10ton	20ton	52	35
M441HTJ-TB060E	超低床	2ton	6ton	25	11
