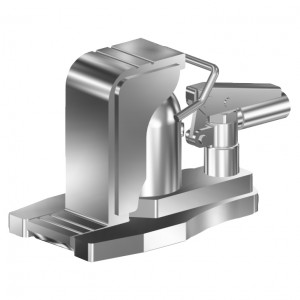

レバー回転安全弁付低床型爪つきジャッキのクリーンルームタイプです。本体高さが低いので、高さに制限がある場所でも使用できます。
塗装・サビ落ちが無いようニッケルメッキを施しており、精密機器や半導体製造の現場や食品工場・クリーンルーム内など、塗装剥がれが許されない現場での作業に便利です。



■特長
●爪部でも頭部でも持ち上げることができるため、通常の油圧ジャッキと比べて、幅広い作業に応用できます。


●19mmの低い位置から、人間の力だけで3tonの重量物を持ち上げることが可能です。（M441HTJ-T060CEの場合）

●180度回転する旋回式レバーソケットを備えているので、後方に障害物のある狭い場所でも、横からのポンプ操作が可能です。


●過負荷（オーバーロード）によるジャッキの破損を防ぐため、安全弁回路（リリーフ弁）を標準装備しています。

●ジャッキの基本性能として高い余裕率をもった呼び荷重設定なので、少ない力によるジャッキ作業ができます。


●付属の操作レバーは剛性があり、グリップ付きのため、押し込む力がしっかりとジャッキに伝わります。二本つなぎのロック機構があるため、繋ぎ目が外れる心配がありません。

●メーカー独自の厳しい基準で行われた『爪部呼び荷重フルストーク繰返し試験』において、業界最高水準の性能評価を得ています。

●吸込弁、吐出弁、過負荷防止の安全弁をユニット部品に集約、パッキン類の交換もやりやすく設計になっており、定期的なオーバーホールでオイル交換やパッキン交換等することにより、長期にわたってお使いいただけます。

■使用例

横向きでも使用可能


■寸法図（単位：mm）

品番	タイプ	爪最低位置	爪長さ	爪幅	ベース幅	ベース長さ	本体高さ
		H1	L1	W1	W2	D2	H2
M441HTJ-T060CE	低床型	19	50	65	146	245	176
M441HTJ-T100CE		22	55	75	176	268	217
M441HTJ-T160CE		25	55	90	210	285	223
M441HTJ-TL060CE	低床型ロング爪	22	80	65	146	275	179
M441HTJ-TL100CE		25	75	75	176	288	220
M441HTJ-TL160CE		28	80	90	210	310	226
M441HTJ-TB060CE	超低床型	16	50	65	146	245	136

■仕様

品番	タイプ	爪許容荷重	頭部許容荷重	ストローク	質量
M441HTJ-T060CE	低床型	3ton	6ton	62mm	12kg
M441HTJ-T100CE		5ton	10ton	63mm	18kg
M441HTJ-T160CE		8ton	16ton	64mm	24kg
M441HTJ-TL060CE	低床型ロング爪	3ton	6ton	62mm	14kg
M441HTJ-TL100CE		5ton	10ton	63mm	19kg
M441HTJ-TL160CE		7ton	16ton	64mm	26kg
M441HTJ-TB060CE	超低床型	2ton	6ton	25mm	11kg
