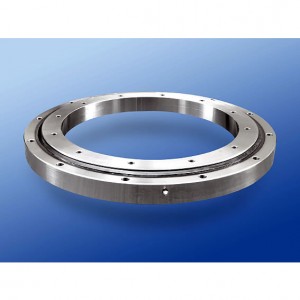

●1つのベアリングでスラスト荷重、ラジアル荷重及びモーメントを同時に受けることができます。
●外輪または内輪のいずれかに直接歯車の加工を施していますので、旋回部の構造を簡素化できます。
●外輪および内輪にベアリング取付用の通し穴またはタップ穴が加工されていますので、ベアリングの組み 付け、取り外しが容易です。
●大型サイズまで対応しているため、より大きな負荷に対しても、低トルクで安心の旋回運動を得ることが できます。
●受注生産に対応していますので、設計や仕様に合う独自の旋回ベアリングを使用できます。


■旋回ベアリングの使用事例
各種パワーショベル、タワークレーン等の土木、建設機械、トラッククレーン等の荷役機械及びロボット等 の産業機械の旋回部には、その用途に適した旋回ベアリングが広く使用されています。
縦型(水平軸向き)使 用や高速回転の要望には保持器付きに変更することで対応しています。
また、最近では、C.T.スキャン等医 療機分野、研磨機等工作機械分野などの精密機械においても、旋回ベアリングを使用する事例が多くなっています。


■旋回ベアリングのご案内(製作範囲·呼び番号の構成)
旋回ベアリングは規格化されていないため、一般的には各々の用途に応じた製品を設計製作いたします。
●ご使用条件に合う最適な旋回ベアリングを選定いたします。
●特殊な使用条件、仕様要求に応じた旋回ベアリングを設計、製作いたします。
●現在ご使用されている他社製の旋回ベアリングの交換用品(代替品·相当品)を製作いたします。
●旋回ベアリングの修理、オーバーホールも行っています。(※他社製品でも対応いたします。)


■製作範囲

径	内径Φ 50mm～外径Φ 3000mm ※Φ3000mm以上のサイズは要相談
形式	単列ボールタイプ(4点接触アンギュラスラスト玉軸受)
歯車タイプ	歯無し
その他特殊形状の例	スプロケット付、ウォームホイール、Vベルト駆動、タイミングプーリー仕様 防塵シール付、耐熱仕様、クリーンルーム内でも使用できる 特殊メッキ加工 ピニオン、架台など付帯部品類の製作など
要求精度	例:面ブレ20μ ～、 スキマ0 ～ 20μ
目安納期	受注後45～120日 ※ご注文時にご確認ください。

■参考寸法表

品番	主要寸法 Da	主要寸法 Di	主要寸法 H	寸法 ha	寸法 Hi	寸法 Oa	Oi	図例 取付穴ﾀｲﾌﾟ
M4403HR-60T	200	60	52	45	45	130	130	C
M4403HR-150T	285	150	47	40	40	218	218	C
M4403HR-215T	330	215	35	30	30	280	280	A
M4403HR-240T	430	240	60	50	50	342	342	C
M4403HR-260-2T	435	260	70	60	60	350	350	A
M4403HR-280T	463	280	70	63	60	376	376	C
M4403HR-290T	450	290	60	51	51	370	370	A
M4403HR-330T	510	330	60	50	50	420	420	A
M4403HR-395T	544	395	58	48	50	470	470	B
M4403HR-410T	618	410	90	78	80	504	504	A
M4403HR-480T	700	480	92	72	74	590	590	A
M4403HR-505T	683	505	70	60	60	592	592	A
M4403HR-550T	756	550	85	65	75	653	653	B
M4403HR-608T	772	608	55	45	45	690	690	C
M4403HR-620T	800	620	69	59	55	710	710	D
M4403HR-715T	940	715	98	83	83	823	823	A
M4403HR-800T	1015	800	85	67	75	912	912	A
M4403HR-895T	1125	895	100	85	85	1010	1010	B
M4403HR-920-2T	1080	920	63	55	55	1000	1000	C
M4403HR-1004T	1164	1004	70	60	60	1084	1084	C
M4403HR-1080-2T	1300	1080	92	72	79	1192	1188	C
M4403HR-1130T	1400	1130	75	65	65	1290	1290	A
M4403HR-1260-2T	1540	1260	113	98	98	1400	1400	A
M4403HR-1500T	1750	1500	120	95	110	1619	1619	A
M4403HR-1600T	1940	1600	130	113	113	1770	1770	C
M4403HR-2020T	2405	2020	150	130	130	2226	2226	A
M4403HR-2200T	2540	2200	125	104	110	2370	2370	C
M4403HR-2500T	2866	2500	165	140	140	2683	2683	A
M4403HR-2720T	3160	2720	180	150	170	2930	2930	D
M4403HR-2750T	3020	2750	112	101	101	2885	2885	A

品番	外輪 取付穴 La	外輪 取付穴 na-da-ta	内輪 取付穴 La	内輪 取付穴 na-da-ta	転動体 PCD	基本静 定格 スラスト 荷重 Coa (kN )	基本静 定格 スラスト 荷重 Coa (tonf )	(参考) 質量 (kg)
M4403HR-60T	175	8-M12	85	8-M12	130	192	20	9
M4403HR-150T	260	8-M12-25	175	8-M12-25	218	338	34	13
M4403HR-215T	313	12-φ9	245	12-φ9	280	419	43	10
M4403HR-240T	390	16-M12-30	280	16-M12-30	342	719	73	37
M4403HR-260-2T	405	14-φ13	295	14-φ13	350	849	75	43
M4403HR-280T	436	12-M16-36	316	17(18)-M16-36	376	991	101	51
M4403HR-290T	420	16-φ16	320	16-φ16	370	895	91	34
M4403HR-330T	475	16-φ18	365	16-φ18	420	891	91	43
M4403HR-395T	518	12-M16-25	422	12-M16-25	470	993	101	38
M4403HR-410T	560	M16-32	440	M16-32	504	1,230	125	94
M4403HR-480T	660	24-φ22	520	24-φ22	590	2,030	207	105
M4403HR-505T	650	18-φ18	535	18-φ18	592	1,703	174	72
M4403HR-550T	716	20-φ21	590	20-M20	653	1,893	193	105
M4403HR-608T	740	20-M16-28	640	20-M16-28	690	1,095	112	58
M4403HR-620T	770	24-φ18	650	24-M16-30	710	1,507	154	80
M4403HR-715T	893	30-φ18.5	753	30-φ18.5	823	2,791	285	180
M4403HR-800T	978	36-φ22	850	36-φ22	912	2,463	251	155
M4403HR-895T	1085	30-φ22	935	29(30)-M20-40	1010	2,718	277	220
M4403HR-920-2T	1050	10-M14-25	950	10-M14-25	1000	2,436	249	75
M4403HR-1004T	1134	36-M16-30	1034	36-M16-30	1084	2,662	271	118
M4403HR-1080-2T	1260	32-M20-35	1120	32-M20-35	1190	3,190	326	224
M4403HR-1130T	1360	36-φ24	1220	36-φ24	1290	3,915	399	205
M4403HR-1260-2T	91495	18-φ18	1305	18-φ18	1400	6,097	622	525
M4403HR-1500T	1705	40-φ26	1540	40-φ26	1619	7,056	720	462
M4403HR-1600T	1880	40-φ26	1660	40-M24-50	1770	6,694	683	790
M4403HR-2020T	2345	48-φ33	2110	48-φ33	2226	13,282	1,354	1,244
M4403HR-2200T	2480	48-M24-45	2260	45-M24-45	2370	14,121	1,440	990
M4403HR-2500T	2800	72-φ33	2566	72-φ33	2683	15,938	1,625	1,535
M4403HR-2720T	3050	60-φ33	2810	60-M30	2930	17,476	1,782	2,300
M4403HR-2750T	2975	16-M12-25	2795	18-φ21	2885	14,585	1,487	1,420

※(　)内の数値は取付穴の等配数を示し、(　)の前の数値が等配における使用個数を示します。
