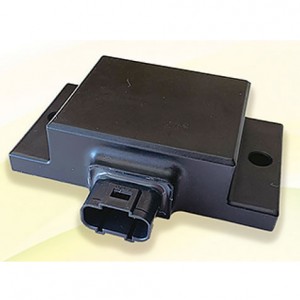

防水2軸傾斜角度センサー(アナログ出力)±80°
商品番号：M4402WT2-80A
商品説明
2軸性傾斜角センサ（アナログ出力仕様）
ダイレクト防水カプラータイプの傾斜センサ
■X軸・Y軸 ２軸検出にて傾きを測定
■住鉱テック製コネクタを採用
■特長
●ダイレクト防水カプラーの為、取付及びアフターが簡単
●直線性±1%FS以下
●X軸･Y軸の2軸検出します
●防水仕様の為、安心して使用頂けます
●小型・ローコスト
●逆接続保護回路付き
■用途例
建設用機械 / 農業用機械 / 土木作業用機械
高所作業車 / 特装車、ゴルフカート / 車両機器
鉄道、船舶 / 医療用機器 / 産業用機械 / アグリ関係
橋脚、橋台 / 道路等傾き / 空調機器 / セキュリティ関係 等
■外形寸法
■接続図
■Pin配列
■特性グラフ
■仕様
ダイレクト防水カプラータイプの傾斜センサ
■X軸・Y軸 ２軸検出にて傾きを測定
■住鉱テック製コネクタを採用
■特長
●ダイレクト防水カプラーの為、取付及びアフターが簡単
●直線性±1%FS以下
●X軸･Y軸の2軸検出します
●防水仕様の為、安心して使用頂けます
●小型・ローコスト
●逆接続保護回路付き
■用途例
建設用機械 / 農業用機械 / 土木作業用機械
高所作業車 / 特装車、ゴルフカート / 車両機器
鉄道、船舶 / 医療用機器 / 産業用機械 / アグリ関係
橋脚、橋台 / 道路等傾き / 空調機器 / セキュリティ関係 等
■外形寸法
■接続図
■Pin配列
■特性グラフ
■仕様
| 品番 | M4402WT2-80A |
| 有効傾斜角度範囲 | ±80°（検出幅 160°） |
| 使用電圧範囲 | 10～16VDC |
| 消費電流 | 20mA以下 |
| 出力電圧 | DC0.3V～4.7V±0.1V (DC12V 25℃にて) (1方向軸を0°に固定とする) |
| 水平電圧 | DC2.5V ±0.1V（DC12V 25℃にて） |
| 応答速度 | 0.2秒 |
| 出力特性 | DC出力インピーダンス 0.5Ω（短絡電流20mA） |
| 感度 | 27mV/1度 ±5% |
| 直線度 | ±1%FS以下 |
| 使用温度範囲 | -20℃～+85℃（保存時 -30℃～+85℃） |
| 使用湿度範囲 | 35～95%Rh（保存時 35～95%RH） |
| 保護構造 | IP67 |
| ケース材質 | ABS樹脂 |
| 重量 | 約44g |
| コネクター | CB01A1-05#A（ミネベアコネクト）相手側 CB01A6-05#0-01/02 |
