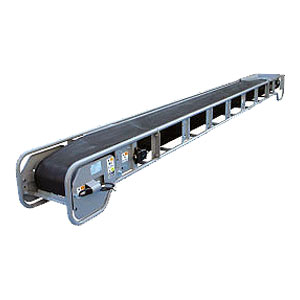

コンベア

舟底型2点キャリヤローラー式
強度・耐久性・安全性はもとより特に軽量物輸送に偉力を発揮。




■特長
●低コスト
●機長2ｍより10cm単位で対応
●機高2パターン対応
●部品交換が簡単
●機長16m以上対応
●オプションが豊富

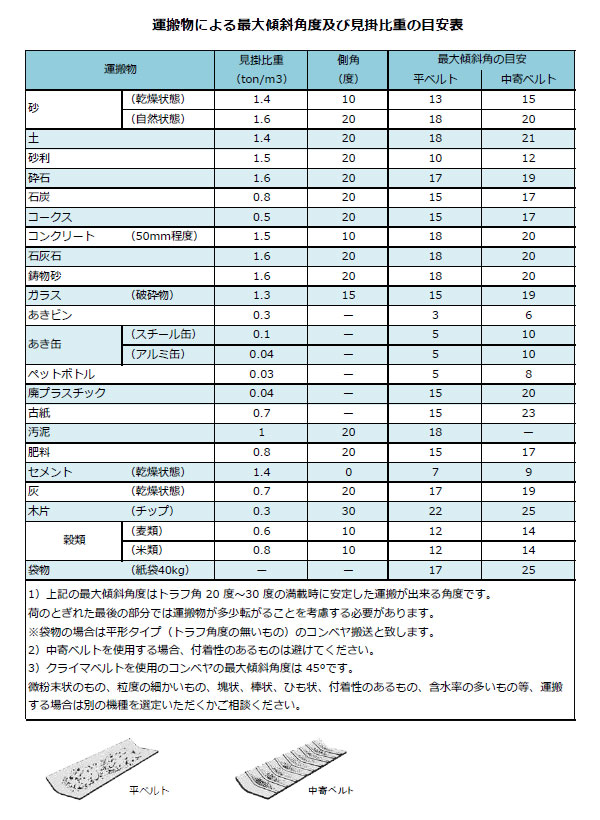

■運搬物による最大傾斜角度及び見掛比重の目安表
（画像をクリックするとPDFで開きます。）



■搬送物
バラ物（粉、粒、塊、各種土砂、砕石、穀物、ゴミ、汚泥、その他）

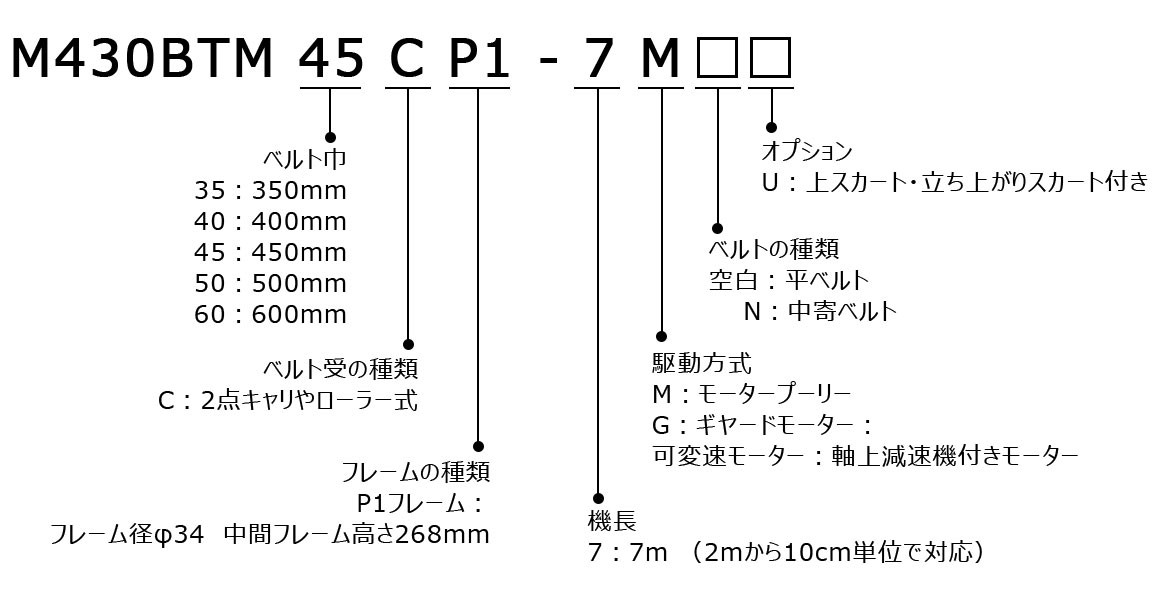

■型式記号
※機長の変更やオプション追加など希望される場合は、メールまたはFAXにて
M430BTM[ベルト巾]CP1-[機長][駆動方式][ベルト種類][オプション]の形で品番を指定してください。
もしくは、機種選定シートにご記入いただき、メールまたはFAXにてご返送ください。




■仕様

品番	M430BTM35CP1-7M	M430BTM40CP1-7M
ベルト巾	350mm	400mm
トラフ角	23°
フレーム	STK400　φ34×t1.9
機高	268mm（中間モジュール部）
ベルト	100N/mm×1.5×1.5
ベルトスピード	36m/min（50Hz） 44m/min（60Hz）
駆動	モータープーリー1kW
	φ215×380×φ28	φ215×430×φ28
テールローラー	φ114×380×φ20	φ114×430×φ20
スナップローラー	φ48×370×φ15	φ60×420×φ15
リターンローラー	φ48×370×φ10	φ48×420×φ10
キャリヤローラー	φ48×130×φ10	φ48×145×φ10
駆動プーリー横溝ゴム ライニング時ベルト速度	39m/min（50Hz） 48m/min（60Hz）
運搬能力	21m3/h（50Hz） 25m3/h（60Hz）	28m3/h（50Hz） 35m3/h（60Hz）
ベルト	350mm×100N/mm×1.5×1.5	400mm×100N/mm×1.5×1.5
概算質量	185	230

※駆動方式は上記のほか、ギヤードモーター・可変速モーター・軸上減速機付モーター方式も可能です。
※運搬能力は水平時の理論運搬能力です。
※ヘッドストレートタイプの場合、ベルト巾450mm以上はベルト速度が変わります。

品番	M430BTM45CP1-7M	M430BTM50CP1-7M	M430BTM60CP1-7M
ベルト巾	450mm	500mm	600mm
トラフ角	19°		13°
フレーム	STK400　φ34×t1.9
機高	268mm（中間モジュール部）
ベルト	125N/mm×3.0×1.5
ベルトスピード	43m/min（50Hz） 52m/min（60Hz）
駆動	モータープーリー1.5kW
	φ265×500×φ38	φ265×550×φ38	φ265×650×φ38
テールローラー	φ114×470×φ20	φ114×530×φ20	φ114×620×φ20
スナップローラー	φ60×470×φ15	φ60×520×φ15	φ60×620×φ15
リターンローラー	φ48×470×φ10	φ48×520×φ10	φ48×620×φ10
キャリヤローラー	φ48×180×φ10	φ48×210×φ10	φ48×260×φ10
駆動プーリー 横溝ゴム ライニング時 ベルト速度	46m/min（50Hz） 56m/min（60Hz）
運搬能力	42m3/h（50Hz） 50m3/h（60Hz）	53m3/h（50Hz） 64m3/h（60Hz）	68m3/h（50Hz） 82m3/h（60Hz）
ベルト	450mm×125N/mm ×3.0×1.5	500mm×125N/mm ×3.0×1.5	600mm×125N/mm ×3.0×1.5
概算質量	255	265	310

※駆動方式は上記のほか、ギヤードモーター・可変速モーター・軸上減速機付モーター方式も可能です。
※運搬能力は水平時の理論運搬能力です。
※ヘッドストレートタイプの場合、ベルト巾450mm以上はベルト速度が変わります。

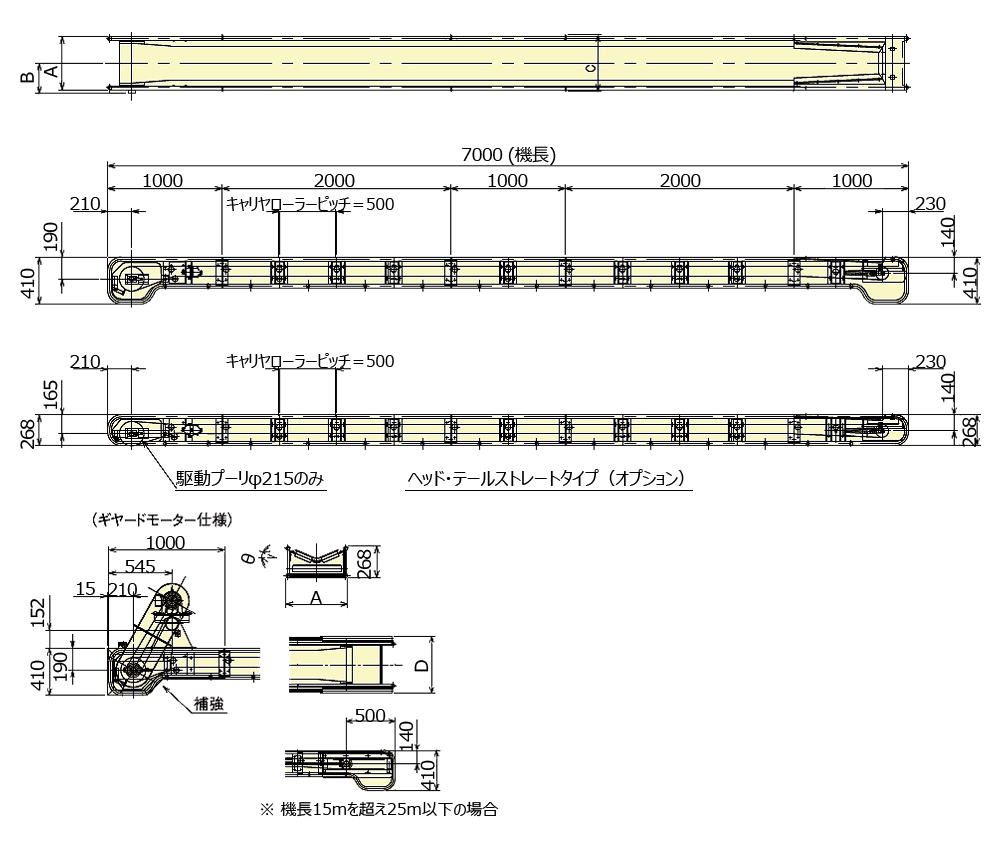

■寸法図

品番	ベルト幅	A	B	C	D	θ
M430BTM35	350mm	464mm	288mm	496mm	594mm	23°
M430BTM40	400mm	524mm	318mm	556mm	654mm
M430BTM45	450mm	588mm	350mm	620mm	718mm	19°
M430BTM50	500mm	638mm	375mm	670mm	768mm
M430BTM60	600mm	738mm	425mm	770mm	868mm	13°

※Cはジョイント部最大巾
