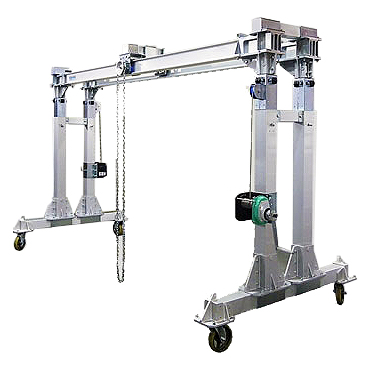

アルミ伸縮ダブルレール門型クレーン1500Kgクラブ式ギヤードトロリー
商品番号：M42LGW35-SS30-GT-1500E
商品説明
■特長
●手動ウィンチによる柱部伸縮機能を搭載した重荷重用1500kgタイプ
●伸縮250mmピッチでの中間固定が可能
●2本レールで構造強化を図り、最大4.5mの高さを実現
■各部名称
●クラブ式トロリ標準装備
プレントロリ仕様（手押横行式）とギヤードトロリ仕様（鎖動横行式）から選択可能。いずれも任意の位置で簡易固定可能
●ウレタンキャスター
キャスター無しや固定キャスターへの変更も可能（車輪材質はナイロン車への変更も可能）
●柱伸縮用ウィンチ
ロック機能付。ハンドル部は着脱可能
■トロリ部
※両側板の蝶ボルトを締めることで任意の位置で簡易固定可能です。
※いずれのトロリも追加することが可能です。
■寸法図
■仕様
●手動ウィンチによる柱部伸縮機能を搭載した重荷重用1500kgタイプ
●伸縮250mmピッチでの中間固定が可能
●2本レールで構造強化を図り、最大4.5mの高さを実現
■各部名称
●クラブ式トロリ標準装備
プレントロリ仕様（手押横行式）とギヤードトロリ仕様（鎖動横行式）から選択可能。いずれも任意の位置で簡易固定可能
●ウレタンキャスター
キャスター無しや固定キャスターへの変更も可能（車輪材質はナイロン車への変更も可能）
●柱伸縮用ウィンチ
ロック機能付。ハンドル部は着脱可能
■トロリ部
※両側板の蝶ボルトを締めることで任意の位置で簡易固定可能です。
※いずれのトロリも追加することが可能です。
| クラブ式プレントロリ（手押用横行式） | クラブ式ギヤードトロリ仕様（鎖動横行式） |
 |
 |
■寸法図
■仕様
| 品番 | 定格 荷重 (kg) |
サイズ（mm） | 重量 (kg) |
||||||
| 全高 (最大/ 最小) |
奥行 | トロリ 下 |
レール 長 |
トロリ 可動域 |
全幅 | 間口 | |||
| A | B | C | D | E | F | G | |||
| クラブ式プレントロリ | |||||||||
| M42LGW35-SS30-PT-1500E | 1500 | 3550/ 2545 |
1750 | 3310 | 3000 | 2270 | 3297 | 2570 | 419 |
| M42LGW35-SS40-PT-1500E | 4000 | 3270 | 4297 | 3570 | 440 | ||||
| M42LGW40-SS30-PT-1500E | 4050/ 2795 |
2000 | 3810 | 3000 | 2270 | 3297 | 2570 | 433 | |
| M42LGW40-SS40-PT-1500E | 4000 | 3270 | 4297 | 3570 | 455 | ||||
| M42LGW45-SS30-PT-1500E | 4550/ 3045 |
2100 | 4310 | 3000 | 2270 | 3297 | 2570 | 444 | |
| M42LGW45-SS40-PT-1500E | 4000 | 3270 | 4297 | 3570 | 466 | ||||
| クラブ式ギャード | |||||||||
| M42LGW35-SS30-GT-1500E | 1500 | 3535/ 2530 |
1750 | 3295 | 3000 | 2242 | 3297 | 2570 | 431 |
| M42LGW35-SS40-GT-1500E | 4000 | 3242 | 4297 | 3570 | 453 | ||||
| M42LGW40-SS30-GT-1500E | 4035/ 2780 |
2000 | 3795 | 3000 | 2242 | 3297 | 2570 | 445 | |
| M42LGW40-SS40-GT-1500E | 4000 | 3242 | 4297 | 3570 | 467 | ||||
| M42LGW45-SS30-GT-1500E | 4535/ 3030 |
2100 | 4295 | 3000 | 2242 | 3297 | 2570 | 457 | |
| M42LGW45-SS40-GT-1500E | 4000 | 3242 | 4297 | 3570 | 478 | ||||
