Name: 上下伸縮アルミ門型クレーン
Price: 1084500 JPY
Availability: InStock

商品詳細

参考画像

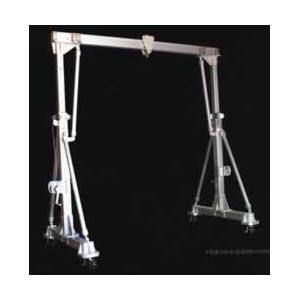

上下伸縮アルミ門型クレーン

商品番号：M42G5-30S20LH

販売価格：1,192,950円（税込）

数量：

商品説明

ウインチ操作で柱の伸縮がスムーズ！
狭い場所や天井制限等ある所に最適！！
許容荷重：500kg・1000kg

■状態

全高を最小にしたときの状態です。

■寸法図

■仕様

品番	許容荷重	柱サイズ	全高A			奥行 B	吊環下 C	重量（Kｇ）	型番		質量（ｋｇ）
品番	許容荷重	柱サイズ	最大値	中間値	最小値	奥行 B	最大値	重量（Kｇ）	種類	レールサイズ	S
M42G5-30S20LH	500kg	30	3050	2700	2355	1200	2710	141	S	20	11
M42G5-30S20UH	500kg	30	3050	2700	2355	1200	2710	141		20	11
M42G5-30S30LH	500kg	30	3050	2700	2355	1200	2710	141		30	17
M42G5-30S30UH	500kg	30	3050	2700	2355	1200	2710	141		30	17
M42G5-30S40LH	500kg	30	3050	2700	2355	1200	2710	141		40	22
M42G5-30S40UH	500kg	30	3050	2700	2355	1200	2710	141		40	22

品番	レール長さD	トロリ移動範囲E	全幅F	トロリ				価格
品番	（m/m）	（m/m）	（m/m）	種類			重量	価格
M42G5-30S20LH	2000	1300	2030	S用	LH	アルミ製プレントロリ	5ｋｇ	¥1,084,500-
M42G5-30S20UH	2000	★1115	2030	S用	UH	ステンレス製プレントロリ	4ｋｇ	¥1,123,500-
M42G5-30S30LH	3000	2300	3030	S用	LH	アルミ製プレントロリ	5ｋｇ	¥1,110,500-
M42G5-30S30UH	3000	★2115	3030	S用	UH	ステンレス製プレントロリ	4ｋｇ	¥1,148,000-
M42G5-30S40LH	4000	3300	4030	S用	LH	アルミ製プレントロリ	5ｋｇ	¥1,135,000-
M42G5-30S40UH	4000	★3115	4030	S用	UH	ステンレス製プレントロリ	4ｋｇ	¥1,174,000-

★の数値はビームを張った寸法です。

商品名: 上下伸縮アルミ門型クレーン
カタログ品番: M42G5-30S20LH
価格: 価格：1,192,950円 (税込)
数量

商品名: 上下伸縮アルミ門型クレーン
カタログ品番: M42G5-30S20UH
価格: 価格：1,235,850円 (税込)
数量

商品名: 上下伸縮アルミ門型クレーン
カタログ品番: M42G5-30S30LH
価格: 価格：1,221,550円 (税込)
数量

商品名: 上下伸縮アルミ門型クレーン
カタログ品番: M42G5-30S30UH
価格: 価格：1,262,800円 (税込)
数量

商品名: 上下伸縮アルミ門型クレーン
カタログ品番: M42G5-30S40LH
価格: 価格：1,248,500円 (税込)
数量

商品名: 上下伸縮アルミ門型クレーン
カタログ品番: M42G5-30S40UH
価格: 価格：1,291,400円 (税込)
数量

品番	許容荷重	柱サイズ	全高A			奥行 B	吊環下 C	重量（Kｇ）	型番		質量（ｋｇ）
品番	許容荷重	柱サイズ	最大値	中間値	最小値	奥行 B	最大値	重量（Kｇ）	種類	レールサイズ	S
M42G5-40S20LH	500kg	40	4050	3450	2855	1200	2710	141	S	20	11
M42G5-40S20UH	500kg	40	4050	3450	2855	1200	2710	141		20	11
M42G5-40S30LH	500kg	40	4050	3450	2855	1200	2710	141		30	17
M42G5-40S30UH	500kg	40	4050	3450	2855	1200	2710	141		30	17
M42G5-40S40LH	500kg	40	4050	3450	2855	1200	2710	141		40	22
M42G5-40S40UH	500kg	40	4050	3450	2855	1200	2710	141		40	22

品番	レール長さD	トロリ移動範囲E	全幅F	トロリ				価格
品番	（m/m）	（m/m）	（m/m）	種類			重量	価格
M42G5-40S20LH	2000	1300	2030	S用	LH	アルミ製プレントロリ	5ｋｇ	¥1,157,000-
M42G5-40S20UH	2000	★1115	2030	S用	UH	ステンレス製プレントロリ	4ｋｇ	¥1,195,000-
M42G5-40S30LH	3000	2300	3030	S用	LH	アルミ製プレントロリ	5ｋｇ	¥1,182,000-
M42G5-40S30UH	3000	★2115	3030	S用	UH	ステンレス製プレントロリ	4ｋｇ	¥1,221,000-
M42G5-40S40LH	4000	3300	4030	S用	LH	アルミ製プレントロリ	5ｋｇ	¥1,208,000-
M42G5-40S40UH	4000	★3115	4030	S用	UH	ステンレス製プレントロリ	4ｋｇ	¥1,246,000-

★の数値はビームを張った寸法です。

商品名: 上下伸縮アルミ門型クレーン
カタログ品番: M42G5-40S20LH
価格: 価格：1,272,700円 (税込)
数量

商品名: 上下伸縮アルミ門型クレーン
カタログ品番: M42G5-40S20UH
価格: 価格：1,314,500円 (税込)
数量

商品名: 上下伸縮アルミ門型クレーン
カタログ品番: M42G5-40S30LH
価格: 価格：1,300,200円 (税込)
数量

商品名: 上下伸縮アルミ門型クレーン
カタログ品番: M42G5-40S30UH
価格: 価格：1,343,100円 (税込)
数量

商品名: 上下伸縮アルミ門型クレーン
カタログ品番: M42G5-40S40LH
価格: 価格：1,328,800円 (税込)
数量

商品名: 上下伸縮アルミ門型クレーン
カタログ品番: M42G5-40S40UH
価格: 価格：1,370,600円 (税込)
数量

品番	許容荷重	柱サイズ	全高A			奥行 B	吊環下 C	重量（Kｇ）	型番		質量（ｋｇ）
品番	許容荷重	柱サイズ	最大値	中間値	最小値	奥行 B	最大値	重量（Kｇ）	種類	レールサイズ	S
M42G10-30SS20LH	1000kg	30	3100	2750	2405	1200	2705	150	SS	20	22
M42G10-30SS20UH	1000kg	30	3100	2750	2405	1200	2705	150		20	22
M42G10-30SS30LH	1000kg	30	3100	2750	2405	1700	3760	172		30	33
M42G10-30SS30UH	1000kg	30	3100	2750	2405	1700	3760	172		30	33
M42G10-30SS40LH	1000kg	30	3100	2750	2405	1700	3760	172		40	44
M42G10-30SS40UH	1000kg	30	3100	2750	2405	1700	3760	172		40	44

品番	レール長さD	トロリ移動範囲E	全幅F	トロリ				価格
品番	（m/m）	（m/m）	（m/m）	種類			重量	価格
M42G10-30SS20LH	2000	1300	2030	SS用	LF	アルミ整プレントロリ	7ｋｇ	¥1,167,500-
M42G10-30SS20UH	2000	★1115	2030	SS用	UF	ステンレス製プレントロリ	4ｋｇ	¥1,205,500-
M42G10-30SS30LH	3000	2300	3030	SS用	LF	アルミ整プレントロリ	7ｋｇ	¥1,218,500-
M42G10-30SS30UH	3000	★2115	3030	SS用	UF	ステンレス製プレントロリ	4ｋｇ	¥1,256,000-
M42G10-30SS40LH	4000	3300	4030	SS用	LF	アルミ整プレントロリ	7ｋｇ	¥1,269,000-
M42G10-30SS40UH	4000	★3115	4030	SS用	UF	ステンレス製プレントロリ	4ｋｇ	¥1,295,000-

★の数値はビームを張った寸法です。

商品名: 上下伸縮アルミ門型クレーン
カタログ品番: M42G10-30SS20LH
価格: 価格：1,284,250円 (税込)
数量

商品名: 上下伸縮アルミ門型クレーン
カタログ品番: M42G10-30SS20UH
価格: 価格：1,326,050円 (税込)
数量

商品名: 上下伸縮アルミ門型クレーン
カタログ品番: M42G10-30SS30LH
価格: 価格：1,340,350円 (税込)
数量

商品名: 上下伸縮アルミ門型クレーン
カタログ品番: M42G10-30SS30UH
価格: 価格：1,381,600円 (税込)
数量

商品名: 上下伸縮アルミ門型クレーン
カタログ品番: M42G10-30SS40LH
価格: 価格：1,395,900円 (税込)
数量

商品名: 上下伸縮アルミ門型クレーン
カタログ品番: M42G10-30SS40UH
価格: 価格：1,424,500円 (税込)
数量

品番	許容荷重	柱サイズ	全高A			奥行 B	吊環下 C	重量（Kｇ）	型番		質量（ｋｇ）
品番	許容荷重	柱サイズ	最大値	中間値	最小値	奥行 B	最大値	重量（Kｇ）	種類	レールサイズ	S
M42G10-40SS20LH	1000kg	40	4100	3500	2905	1700	3755	182	SS	20	22
M42G10-40SS20UH	1000kg	40	4100	3500	2905	1700	3755	182		20	22
M42G10-40SS30LH	1000kg	40	4100	3500	2905	1700	3755	182		30	33
M42G10-40SS30UH	1000kg	40	4100	3500	2905	1700	3755	182		30	33
M42G10-40SS40LH	1000kg	40	4100	3500	2905	1700	3755	182		40	44
M42G10-40SS40UH	1000kg	40	4100	3500	2905	1700	3755	182		40	44

品番	レール長さD	トロリ移動範囲E	全幅F	トロリ				価格
品番	（m/m）	（m/m）	（m/m）	種類			重量	価格
M42G10-40SS20LH	2000	1300	2030	SS用	LF	アルミ整プレントロリ	7ｋｇ	¥1,239,000-
M42G10-40SS20UH	2000	★1115	2030	SS用	UF	ステンレス製プレントロリ	4ｋｇ	¥1,277,000-
M42G10-40SS30LH	3000	2300	3030	SS用	LF	アルミ整プレントロリ	7ｋｇ	¥1,290,000-
M42G10-40SS30UH	3000	★2115	3030	SS用	UF	ステンレス製プレントロリ	4ｋｇ	¥1,327,500-
M42G10-40SS40LH	4000	3300	4030	SS用	LF	アルミ整プレントロリ	7ｋｇ	¥1,340,500-
M42G10-40SS40UH	4000	★3115	4030	SS用	UF	ステンレス製プレントロリ	4ｋｇ	¥1,378,000-

★の数値はビームを張った寸法です。

商品名: 上下伸縮アルミ門型クレーン
カタログ品番: M42G10-40SS20LH
価格: 価格：1,362,900円 (税込)
数量

商品名: 上下伸縮アルミ門型クレーン
カタログ品番: M42G10-40SS20UH
価格: 価格：1,404,700円 (税込)
数量

商品名: 上下伸縮アルミ門型クレーン
カタログ品番: M42G10-40SS30LH
価格: 価格：1,419,000円 (税込)
数量

商品名: 上下伸縮アルミ門型クレーン
カタログ品番: M42G10-40SS30UH
価格: 価格：1,460,250円 (税込)
数量

商品名: 上下伸縮アルミ門型クレーン
カタログ品番: M42G10-40SS40LH
価格: 価格：2,205,060円 (税込)
数量

商品名: 上下伸縮アルミ門型クレーン
カタログ品番: M42G10-40SS40UH
価格: 価格：2,576,860円 (税込)
数量

■集中荷重を受け取るレールの許容荷重の目安

レール長さレール種類	2000mm	2500mm	3000mm	3500mm	4000mm
S	1100kg	800kg	650kg	550kg	500kg
SS	2500kg	1900kg	1500kg	1200kg	1000kg

1注）仕様表の全高寸法は、アルミプレーントロリ（LH又はLF）を装着した時の寸法です。
2注）本製品にはチェンブロックは付属されておりません。容量・揚程・取り付けフック寸法にあった物をご使用下さい。
3注）許容荷重はチェンブロックや吊り具を含んだ数値です。
4注）Sレールは500ｋｇ未満のご使用となります。
レールの長さが4000ｍｍ以上は許容荷重が減少しますので4000ｍｍ以上を選択する場合はSSレールをお選び下さい。
但し全高が40ｍｍUP致します。
5注）SSレールは、1000ｋｇ未満のご使用となります。レールの長さが4000ｍｍ以上は許容荷重が減少します。
4000ｍｍ以上を選択する場合許容荷重900ｋｇとなります。
6注）機種により全高またはレールの長さが3000ｍｍ以上はビーム（梁）を張った仕様になります。
7注）組み立てはユーザー様にてお願いします。（搬入・組立・据付を承りますが別途費用を申し受けます）
8注）本機の仕様材質：部材はアルミ合金、取り付け金物・金具はステンレス、キャスターその他のボルトナット類はユニク
ロームメッキ仕様。
9注）規格外でのご注文は別途お見積もりにてご相談承ります。
10注）防錆対策も可能です。（費用は別途申し受けます）
11注）クリーンルーム対策も可能です。（費用は別途申し受けます。）
