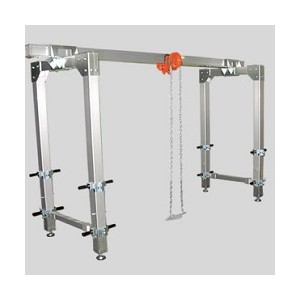

アルミ伸縮ベース門型クレーン500kg
商品番号：M42FW20-S20-GT-500E
商品説明
軽量化とスリム化に特化した手動伸縮タイプ。段差のある現場でも使用可能。
■特長
●ギアードトロリ標準装備
●重量は100kg以下（トロリ不含）
分解時の柱部一体の重量は40kg以下、軽量・スリム構造で車両への積み込みも可能
●最小全高時（柱が伸縮していない状態）は1.8ｍ以下
少人数で脚立なしで製品組立が可能
●合計16本のグリップで柱の伸縮や本機移動も容易（グリップは着脱可能）
●4本の脚がそれぞれ独立して伸縮（200mmピッチ）
●アジャスターパッド
0～50mmの範囲で微調整も可能（床面保護ゴム標準装備）
■寸法図
■仕様
| 品番 | M42FW20-S20-GT-500E | M42FW27-S27-GT-500E | ||
|---|---|---|---|---|
| 全高（mm） | 最大 | A | 1988 | 2788 |
| 最小 | 1388 | 1788 | ||
| 奥行（mm） | B | 786 | 926 | |
| .トロリ下（mm） | C | 1769 | 2569 | |
| レール長（mm） | D | 2050 | 2750 | |
| トロリ可動域（mm） | E | 1450 | 2150 | |
| 柱幅（mm） | F | 1790 | 2490 | |
| 間口（mm） | G | 1611 | 2311 | |
| 重量（kg） | 94 | 108 | ||
| 定格荷重（kg） | 500 | 500 | ||
●使用材質はアルミ合金（一部SUS材・SS材を含む）
●ギアードトロリ標準装備
●グリップ（16本）は脱着可能
●伸縮は200mmピッチ（全高2.7mの場合は6段階）
●チェーンブロック不含
●質量は計算値
●受注生産品
●生産国：日本
