測定機器

さまざまなトルクドライバ・レンチの管理に
より使いやすく高性能になりました。



パソコンやPLCと連動して、トルク測定をより高度に管理します。
手動トルクドライバ・レンチの管理に
さまざまな情報が表示可能なカラーディスプレイ
データ出力は、USBとRS232Cどちらも標準装備
最大500mN・m（0.5N・m）～1500N・m までの多彩なライナップをシリーズ化
オプションの無線モジュールを使えば測定データを無線で転送
合否条件などの数値は、10チャンネルまでセット設定が可能
合否判定はカラー表示でわかりやすくお知らせ
駆動はACアダプターから直接給電 または 単3乾電池4本




■さまざまな情報が表示可能なカラーディスプレイ



■データ出力はUSBとRS232C　どちらも標準装備



●無線モジュール（オプション）を使えば無線でデータ転送



■測定例
手動トルクドライバの管理



■手動トルクレンチの管理



■パソコンやPLCと連動
PLC やパソコンから様々なコマンド入力が可能に。
外部からのコントロールでよりきめの細かいトルク管理ができます。


●コマンド一覧
●クリア信号・・・表示をクリアしホールドされた数値をデータ出力及びメモリ保存
●測定モード・・・測定モードを変更
●測定チャンネル・・・合否判定などの条件が設定された個別のチャンネルを変更
●ピークホールド上限値・・・現在のチャンネルの合否判定上限値を変更
●ピークホールド下限値・・・現在のチャンネルの合否判定下限値を変更
●ピークダウン下限値・・・現在のチャンネルのピークダウン判定開始下限値を変更
●リアルタイム出力下限値・・・リアルタイム出力の出力下限値を変更
●オートクリア時間・・・測定終了後、自動でクリア動作させる時間を変更
●ブザー通知・・・ブザー通知の方法を変更


■用途
ねじ締め作業における、締め付け工具(トルクドライバー、トルクレンチ等)の締め付け トルクを測るトルク測定器。


■検出器形状

品番	IP05/5	IP50	IP200	IP500	IP1500
形状
A　検出部形状	φ40mm	φ50mm	φ60mm	φ80mm	φ100mm
B　検出部高さ	41.2mm	63mm	79mm	98mm	102.5mm
C　固定部高さ	5mm	10mm	15mm	15.5mm	33mm
D　固定部形状	φ60mm	φ90mm	φ108mm	φ140mm	φ170mm
E　固定穴位置	φ50mm	φ74mm	φ90mm	φ116mm	φ140mm
F　固定穴サイズ	φ4.2mm (120°毎)	φ6.3mm (120°毎)	φ8.3mm (120°毎)	φ10.5mm (120°毎)	φ13mm (60°毎)
G　ソケット勘合口	6.35sq	9.5sq	12.7sq	19sq	25.4sq
重量	約 200g	約 600g	約 1g	約 2.5g	約 7.2g

■測定モード

測定モード		データ出力
		有線	無線	内容
ピークホールド	PP	〇	〇	入力されたピーク値をホールドします。
ピークダウン	PD	〇	〇	ファーストピークをホールドします。
リアルタイム出力	C	〇	?	トルク波形の測定に使用します。 データ出力 周期は約180データ / 1秒です。
トラック	TR	-	-	主に校正時に使用します。 負荷トルク値をそのまま表示します。

測定モードがトラックの場合、データ出力はされません。

■仕様

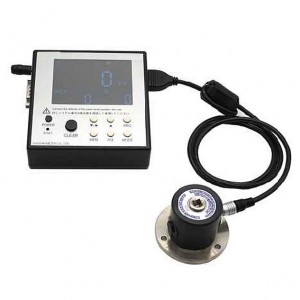

品番	M428TRO-IP05-L1-C-J1S	M428TRO-IP05-L2-C-J1S	M428TRO-IP05-L4-C-J1S
電源	ACアダプターから直接給電 または 単3乾電池4本
測定範囲	2.0 ～ 500.0 [mN-m]
測定単位	mN-m / cN-m
検出器コード長	1メートル	2メートル	4メートル
検出器形状	IP05
精度	±0.5%（499digit以下は±3digit） ※測定中は一定温度を保って下さい。
サンプリング周期	1000データ / 1秒
測定方向	CW-CCW （右・左方向)
データ出力	有線（アスキーフォーマット） 又は 無線（注１）
メモリ機能	最大800件
合否判定機能	上・下限値とも測定範囲内で設定可能 （ただし合否判定はPeakモード時）
附属品 添付書類?	検出器、検出器コード、ACアダプター、ゴム足シール×4 検査成績書、構成証明書、トレーサビリティ体系図

注１ データ出力を無線で行う場合は、別途無線モジュールが必要です。
※1 検出部 IP200 IP500 IP1500 をご選定頂いた場合、アタッシュケース（-A）は対応できません。

品番	M428TRO-IP5-L1-C-J1S	M428TRO-IP5-L2-C-J1S	M428TRO-IP5-L4-C-J1S
電源	ACアダプターから直接給電 または 単3乾電池4本
測定範囲	0.020 ～ 5.000 [N-m]
測定単位	N-m / cN-m
検出器コード長	1メートル	2メートル	4メートル
検出器の型式	IP5
精度	±0.5%（499digit以下は±3digit） ※測定中は一定温度を保って下さい。
サンプリング周期	1000データ / 1秒
測定方向	CW-CCW （右・左方向)
データ出力	有線（アスキーフォーマット） 又は 無線（注１）
メモリ機能	最大800件
合否判定機能	上・下限値とも測定範囲内で設定可能 （ただし合否判定はPeakモード時）
附属品 添付書類?	検出器、検出器コード、ACアダプター、ゴム足シール×4 検査成績書、構成証明書、トレーサビリティ体系図

品番	M428TRO-IP50-L1-C-J1S	M428TRO-IP50-L2-C-J1S	M428TRO-IP50-L4-C-J1S
電源	ACアダプターから直接給電 または 単3乾電池4本
測定範囲	0.20 ～ 50.00 [N-m]
測定単位	N-m / cN-m
検出器コード長	1メートル	2メートル	4メートル
検出器の型式	IP50
精度	±0.5%（499digit以下は±3digit） ※測定中は一定温度を保って下さい。
サンプリング周期	1000データ / 1秒
測定方向	CW-CCW （右・左方向)
データ出力	有線（アスキーフォーマット） 又は 無線（注１）
メモリ機能	最大800件
合否判定機能	上・下限値とも測定範囲内で設定可能 （ただし合否判定はPeakモード時）
附属品 添付書類?	検出器、検出器コード、ACアダプター、ゴム足シール×4 検査成績書、構成証明書、トレーサビリティ体系図

品番	M428TRO-IP200-L1-C-J1S	M428TRO-IP200-L2-C-J1S	M428TRO-IP200-L4-C-J1S
電源	ACアダプターから直接給電 または 単3乾電池4本
測定範囲	2.0 ～ 200.0 [N-m]
測定単位	N-m
検出器 コード長	1メートル	2メートル	4メートル
検出器 の型式	IP20
精度	±0.5%（499digit以下は±3digit） ※測定中は一定温度を保って下さい。
サンプリング 周期	1000データ / 1秒
測定方向	CW-CCW （右・左方向)
データ出力	有線（アスキーフォーマット） 又は 無線（注１）
メモリ機能	最大800件
合否判定 機能	上・下限値とも測定範囲内で設定可能 （ただし合否判定はPeakモード時）
附属品 添付書類?	検出器、検出器コード、ACアダプター、ゴム足シール×4 検査成績書、構成証明書、トレーサビリティ体系図

品番	M428TRO-IP500-L1-C-J1S	M428TRO-IP500-L2-C-J1S	M428TRO-IP500-L4-C-J1S
電源	ACアダプターから直接給電 または 単3乾電池4本
測定範囲	2.0 ～ 500.0 [N-m]
測定単位	N-m
検出器 コード長	1メートル	2メートル	4メートル
検出器 の型式	IP20
精度	±0.5%（499digit以下は±3digit） ※測定中は一定温度を保って下さい。
サンプリング 周期	1000データ / 1秒
測定方向	CW-CCW （右・左方向)
データ出力	有線（アスキーフォーマット） 又は 無線（注１）
メモリ機能	最大800件
合否判定 機能	上・下限値とも測定範囲内で設定可能 （ただし合否判定はPeakモード時）
附属品 添付書類?	検出器、検出器コード、ACアダプター、ゴム足シール×4 検査成績書、構成証明書、トレーサビリティ体系図

品番	M428TRO-IP1500-L1-C-J1S	M428TRO-IP1500-L2-C-J1S	M428TRO-IP1500-L4-C-J1S
電源	ACアダプターから直接給電 または 単3乾電池4本
測定 範囲	20 ～ 1500 [N-m]
測定 単位	N-m
検出器 コード長	1メートル	2メートル	4メートル
検出器 の型式	IP20
精度	±0.5%（499digit以下は±3digit） ※測定中は一定温度を保って下さい。
サンプリング 周期	1000データ / 1秒
測定 方向	CW-CCW （右・左方向)
データ 出力	有線（アスキーフォーマット） 又は 無線（注１）
メモリ 機能	最大800件
合否 判定 機能	上・下限値とも測定範囲内で設定可能 （ただし合否判定はPeakモード時）
附属品 添付 書類?	検出器、検出器コード、ACアダプター、ゴム足シール×4、取っ手 検査成績書、構成証明書、トレーサビリティ体系図
