測定機器

ネジ・ボルトの締め付けと最終チェック

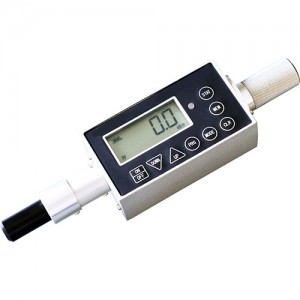

表示一体型で軽量コンパクト！
Ｍ0.8～Ｍ2.0の小ネジのトルクチェックに。ボリューム・ヒンジなど回転体の起動トルクのチェックなど。
押し付け力の影響を少なくするため、本体重量を約180gと最小にしました。
ネジ締めカウンタ機能も標準搭載。
合否判定条件などが5チャンネル保存でき、締め付け条件が変わってもチャンネルを切り替えるだけで設定が可能です。



■特長
●表示一体型で軽量コンパクト
●データメモリ 800件
●データ出力 USB形状
●上限、下限トルク設定可能
●設定値をブザー＆LEDランプでお知らせ
●締め付けカウンタ内蔵
●充電式バッテリー駆動
●オートパワーオフで安心操作
●リアルタイムデータ出力
●コードレスタイプ
●ローラクラッチ採用で右方向（ネジ締め）に早送り可能


■付属品について
校正証明書・検査証明書・トレーサビリティ体系図が無料で添付されます。
ご購入と同時に、お客様の品質システムの一部としてお使いいただくことができます。

■外形寸法図


■仕様

品番	M428ID-05-J1S
測定範囲	2.0～500.0 ｍN・m 0.20～50.00 cN･m
精度	±0.5％ （499digit 以下±3digit）
表示	LCD4桁デジタル表示
測定方向	CW-CCW（右・左方向)
測定モード	PP(ピーク)：荷重の最高値を保持します
	TR(トラック)：荷重変化によって表示が変化します
	PD(ピークダウン)：荷重が上昇から下降に入った瞬間を保持します
	C(リアルタイム出力)：かかっている負荷を約1/160秒ごとにデータ出力・保存
上下限設定	上・下限値とも測定範囲内で設定可能最大５セットまで保存
合否判定機能	設定した範囲で合否判定の確認が行えます（P-Pモード時） ランプ点灯で確認GOOD（合）・・緑NG（否）・・赤
最大値・最小値・平均値	保存データのデータ個数・最大値・最小値・平均値を表示。
データメモリ	測定値データ…800
データ出力	アスキーフォーマット（ボーレート19200） データ出力時は、別途USBケーブルが必要です（USBミニBタイプ）
オートクリア時間	0.1～3.0秒(0.5秒間隔)で、表示を自動にゼロにします 0.0秒設定で手動ゼロクリア
ワンタッチゼロ	どの測定モードからでも、ワンタッチでゼロ調整ができます
カウント数の設定	１～99カウント（締付方向でのカウント）
電源	ニッケル水素電池（650ｍＡｈ）
充電時間／使用時間	充電 3 時間／最大充電時連続 10 時間
オートパワーオフ	10分間放置後電源OFF
ビット嵌合口	φ4
重量	180g
付属品（各1個）	ビット ＃1 （ワンウエイ用/固定用 各１本） 専用充電器、検査成績書、校正証明書、 トレーサビリティ体系図
オプション	データ出力時は、USBケーブル（ミニB）が別途必要です

※ローラクラッチ採用で右（ねじ締め）方向に早送り可能です。より早くねじを着座まで回せます。両方向固定して使用する場合（緩め方向の測定など）は、 固定測定用のビットと差し換えてご使用ください。
