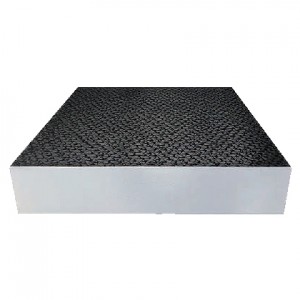

箱型定盤 機械仕上（450×600×100mm）
商品番号：M427HJ-K045060U
商品説明
■特長
●罫書作業台、測定検査台として使用します。
●摺合仕上（キサゲ仕上) のＡ級とＢ級、平削盤仕上の機械仕上があります。
●精度：Ａ級、Ｂ級、機械仕上
●製作寸法表以外の寸法、形状等も御要望に応じて作成することも可能です。
■寸法図
■仕様
●罫書作業台、測定検査台として使用します。
●摺合仕上（キサゲ仕上) のＡ級とＢ級、平削盤仕上の機械仕上があります。
●精度：Ａ級、Ｂ級、機械仕上
●製作寸法表以外の寸法、形状等も御要望に応じて作成することも可能です。
■寸法図
| 品番 | 使用面サイズ （mm） |
高さ （mm） |
天厚 （mm） |
側厚 （mm） |
リブ厚 （mm） |
リブ本数 （mm） |
| M427HJ-*020020U | 200×200 | 50 | 9 | 8 | 7 | 1×1 |
| M427HJ-*025025U | 250×250 | 50 | 10 | 8 | 8 | 1×1 |
| M427HJ-*025030U | 250×300 | 50 | 10 | 8 | 8 | 1×1 |
| M427HJ-*030030U | 300×300 | 60 | 12 | 10 | 10 | 1×1 |
| M427HJ-*030035U | 300×350 | 60 | 12 | 10 | 10 | 1×1 |
| M427HJ-*030040U | 300×400 | 60 | 12 | 10 | 10 | 1×2 |
| M427HJ-*030045U | 300×450 | 70 | 15 | 12 | 10 | 1×2 |
| M427HJ-*045045U | 450×450 | 75 | 15 | 12 | 10 | 2×2 |
| M427HJ-*045060U | 450×600 | 100 | 15 | 12 | 10 | 2×2 |
| M427HJ-*050050U | 500×500 | 75 | 15 | 12 | 10 | 2×2 |
| M427HJ-*050075U | 500×750 | 100 | 15 | 15 | 13 | 2×2 |
| M427HJ-*060060U | 600×600 | 100 | 15 | 13 | 10 | 2×2 |
| M427HJ-*060090U | 600×900 | 100 | 15 | 15 | 13 | 2×2 |
| M427HJ-*075100U | 750×1000 | 125 | 15 | 15 | 13 | 2×2 |
| M427HJ-*090090U | 900×1200 | 125 | 18 | 16 | 13 | 2×2 |
| M427HJ-*090120U | 900×1800 | 150 | 22 | 20 | 15 | 2×3 |
| M427HJ-*090180U | 900×900 | 125 | 15 | 15 | 13 | 2×2 |
| M427HJ-*100100U | 1000×1000 | 125 | 18 | 16 | 13 | 2×2 |
| M427HJ-*100150U | 1000×1500 | 150 | 18 | 18 | 13 | 2×2 |
| M427HJ-*100200U | 1000×2000 | 150 | 22 | 20 | 15 | 2×3 |
| M427HJ-*120180U | 1200×1800 | 175 | 25 | 20 | 15 | 2×3 |
| M427HJ-*120240U | 1200×2400 | 200 | 30 | 30 | 18 | 2×4 |
| M427HJ-*150300U | 1500×3000 | 250 | 40 | 35 | 20 | 2×4 |
■仕様
| A級/B級 | 機械仕上 |
 |
 |
| 品番 | 重量 （kg） |
材質 | ||
| A級 | B級 | 機械仕上 | ||
| M427HJ-A020020U | M427HJ-B020020U | M427HJ-K020020U | 6 | 鋳鉄 |
| M427HJ-A025025U | M427HJ-B025025U | - | 10 | |
| M427HJ-A025030U | M427HJ-B025030U | - | 12 | |
| M427HJ-A030030U | M427HJ-B030030U | M427HJ-K030030U | 18 | |
| M427HJ-A030035U | M427HJ-B030035U | M427HJ-K030035U | 19 | |
| M427HJ-A030040U | M427HJ-B030040U | M427HJ-K030040U | 23 | |
| M427HJ-A030045U | M427HJ-B030045U | M427HJ-K030045U | 30 | |
| M427HJ-A045045U | M427HJ-B045045U | M427HJ-K045045U | 37 | |
| M427HJ-A045060U | M427HJ-B045060U | M427HJ-K045060U | 75 | |
| M427HJ-A050050U | M427HJ-B050050U | M427HJ-K050050U | 55 | |
| M427HJ-A050075U | M427HJ-B050075U | M427HJ-K050075U | 90 | |
| M427HJ-A060060U | M427HJ-B060060U | M427HJ-K060060U | 82 | |
| M427HJ-A060090U | M427HJ-B060090U | M427HJ-K060090U | 120 | |
| M427HJ-A075100U | M427HJ-B075100U | M427HJ-K075100U | 200 | |
| M427HJ-A090090U | M427HJ-B090090U | M427HJ-K090090U | 270 | |
| M427HJ-A090120U | M427HJ-B090120U | M427HJ-K090120U | 510 | |
| M427HJ-A090180U | M427HJ-B090180U | M427HJ-K090180U | 220 | |
| M427HJ-A100100U | M427HJ-B100100U | M427HJ-K100100U | 270 | |
| M427HJ-A100150U | M427HJ-B100150U | M427HJ-K100150U | 500 | |
| M427HJ-A100200U | M427HJ-B100200U | M427HJ-K100200U | 750 | |
| M427HJ-A120180U | M427HJ-B120180U | M427HJ-K120180U | 800 | |
| M427HJ-A120240U | M427HJ-B120240U | M427HJ-K120240U | 1500 | |
| M427HJ-A150300U | M427HJ-B150300U | M427HJ-K150300U | 2600 | |
