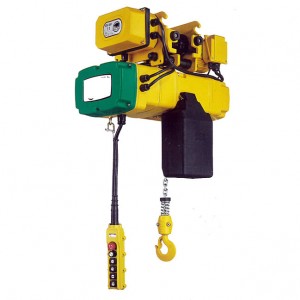

電気チェンブロック電動横行トロリー付 500kg/3mシングルチェーン（三相200V)
商品番号：M4265HD-050PM-1-NTD-050-1S
商品説明
電気チェンブロック電動横行トロリー付 500kg/3mシングルチェーン（三相200V)
①モーターとブレーキ
1).コンパクト、高効率、低電力消費のPMブラシレスモーター なので、同規格の誘導モーターと較べて30%の節電効果。
2).保護等級IP55、全閉ファン冷却式モーター(TEFC)、F種絶縁、過熱保護。
3).DCモーターブレーキ：両面挟み込みディスクブレーキを含み、停電時には電磁ブレーキも同時に作動して、作業の安全 を確保。
4).完全密閉型設計なので、化学工場、電気メッキ作業場など、過酷な環境で使用可能。
5).国際基準に従い、アスベストフリーのブレーキを採用。
6).専用の駆動コントローラと、PMブラシレスモーター、磁極センサー無しの駆動制御技術を組み合わせて、始動電流を定 格電流の1.5倍以下に抑え、運転/停止を頻繁に繰り返す操作モードでも、高い節電効果と信頼性を発揮できます。
7).温度センサーを内蔵しており、運転中におけるモーター内部温度が140℃(±5) に達すると保護装置が起動し、吊り荷の 巻上を停止します。
このとき、吊り荷を地上に卸すため、巻下の動作は可能です。
②スプロケット
5ポケット設計により、ロードチェーンのスムーズな送り、巻上を確保。
③メカニカルブレーキと過負荷保護装置
1).メカニカルブレーキと過負荷保護装置の一体化設計。
2).メカニカルブレーキにモーターブレーキを組み合わせ、スムーズで機敏な制動を実現。
3).摩擦クラッチにより過負荷時のパーツ損壊を未然に防止。
4).ギアボックスの外から過負荷保護の設定を変更可能。
5).操作時の安全性を高め、製品の使用寿命を延長。
④リミットスイッチ
上下限リミッターが同時に電源を遮断し、過度な上昇、下降を回避。
⑤コントローラ
1) 自動逆相保護装置
電源を入れると、コントローラが位相をキャッチして自動的に処理し、正常な巻上巻下ができるようにします。
2) 過熱および過電流保護機能付き。
3) オーバーロードのとき、減速運転するガバナー機能付き。
⑥ロードチェーン
グレード80表面硬化、亜鉛メッキ合金のチェーンなので、雨水、海水、化学品およびその他、過酷な環境でも使用可能。
⑦フック
高強度鍛造鋼、360度回転。
⑧押ボタンスイッチ
1) 保護等級IP65、完全防水、絶縁、耐衝擊性。
2) スタンダード型の有線式ダイヤル付押ボタンスイッチは、二重速設計により、スロー運転時はスイッ チ上のダイヤルでシームレスに速度制御して、特殊な作業ニーズに対応できます。
非常停止ボタン付き。
3) 新型の無線式ダイヤル付押ボタンスイッチ(オプション)
①ギア式リミットスイッチ
1) 任意の停止位置決めが可能。
2) 特許登録:
台湾特許済み、ドイツ特許済み、日本特許済み、中国特許済み、アメリカ特許済み
②ロードチェーン
グレード80表面硬化合金鋼チェーン。
耐摩耗性、抗腐食性に優れ、過酷な環境でも使用可能。
③モーター
軽くて見た目もいいアルミ合金ダイカスト製造のモーターケース。
④ロードシーブ
1) モーターやその他のパーツを取り外すことなく、シーブ単独の素早い交換が可能。
2) 5ポケット設計のスプロケット、チェーンガイドにより、スムーズな送り、巻上を確保。
■寸法図
①モーターとブレーキ
1).コンパクト、高効率、低電力消費のPMブラシレスモーター なので、同規格の誘導モーターと較べて30%の節電効果。
2).保護等級IP55、全閉ファン冷却式モーター(TEFC)、F種絶縁、過熱保護。
3).DCモーターブレーキ：両面挟み込みディスクブレーキを含み、停電時には電磁ブレーキも同時に作動して、作業の安全 を確保。
4).完全密閉型設計なので、化学工場、電気メッキ作業場など、過酷な環境で使用可能。
5).国際基準に従い、アスベストフリーのブレーキを採用。
6).専用の駆動コントローラと、PMブラシレスモーター、磁極センサー無しの駆動制御技術を組み合わせて、始動電流を定 格電流の1.5倍以下に抑え、運転/停止を頻繁に繰り返す操作モードでも、高い節電効果と信頼性を発揮できます。
7).温度センサーを内蔵しており、運転中におけるモーター内部温度が140℃(±5) に達すると保護装置が起動し、吊り荷の 巻上を停止します。
このとき、吊り荷を地上に卸すため、巻下の動作は可能です。
②スプロケット
5ポケット設計により、ロードチェーンのスムーズな送り、巻上を確保。
③メカニカルブレーキと過負荷保護装置
1).メカニカルブレーキと過負荷保護装置の一体化設計。
2).メカニカルブレーキにモーターブレーキを組み合わせ、スムーズで機敏な制動を実現。
3).摩擦クラッチにより過負荷時のパーツ損壊を未然に防止。
4).ギアボックスの外から過負荷保護の設定を変更可能。
5).操作時の安全性を高め、製品の使用寿命を延長。
④リミットスイッチ
上下限リミッターが同時に電源を遮断し、過度な上昇、下降を回避。
⑤コントローラ
1) 自動逆相保護装置
電源を入れると、コントローラが位相をキャッチして自動的に処理し、正常な巻上巻下ができるようにします。
2) 過熱および過電流保護機能付き。
3) オーバーロードのとき、減速運転するガバナー機能付き。
⑥ロードチェーン
グレード80表面硬化、亜鉛メッキ合金のチェーンなので、雨水、海水、化学品およびその他、過酷な環境でも使用可能。
⑦フック
高強度鍛造鋼、360度回転。
⑧押ボタンスイッチ
1) 保護等級IP65、完全防水、絶縁、耐衝擊性。
2) スタンダード型の有線式ダイヤル付押ボタンスイッチは、二重速設計により、スロー運転時はスイッ チ上のダイヤルでシームレスに速度制御して、特殊な作業ニーズに対応できます。
非常停止ボタン付き。
3) 新型の無線式ダイヤル付押ボタンスイッチ(オプション)
①ギア式リミットスイッチ
1) 任意の停止位置決めが可能。
2) 特許登録:
台湾特許済み、ドイツ特許済み、日本特許済み、中国特許済み、アメリカ特許済み
②ロードチェーン
グレード80表面硬化合金鋼チェーン。
耐摩耗性、抗腐食性に優れ、過酷な環境でも使用可能。
③モーター
軽くて見た目もいいアルミ合金ダイカスト製造のモーターケース。
④ロードシーブ
1) モーターやその他のパーツを取り外すことなく、シーブ単独の素早い交換が可能。
2) 5ポケット設計のスプロケット、チェーンガイドにより、スムーズな送り、巻上を確保。
■寸法図
| 品番 | 寸法（mm) | 掛数 | |||||
| H | A | B | C | D | E | ||
| M4265HD-050PM-1-NTD-050-1S | 550 | 385 | 126 | 325 | 180 | 75～125 | 1 |
| M4265HD-100PM-1-NTD-100-1S | 550 | 385 | 126 | 325 | 180 | 75～125 | 1 |
| M4265HD-200PM-2-NTD-200-2S | 625 | 395 | 159 | 360 | 185 | 100～150 | 2 |
| M4265HD-200PM-1-NTD-200-1S | 990 | 395 | 159 | 360 | 185 | 100～150 | 1 |
| M4265HD-250PM-1-NTD-250-1S | 953 | 445 | 183 | 400 | 195 | 125～175 | 1 |
| M4265HD-300PM-2-NTD-300-2S | 1000 | 445 | 183 | 400 | 195 | 125～175 | 2 |
| M4265HD-500PM-2-NTD-500-2S | 1050 | 445 | 183 | 400 | 195 | 125～175 | 2 |
| 太さ | 適用品番 | ピッチ P(mm) |
内面幅 b1(mm) |
外面幅 b2(mm) |
引張荷重 (kN) |
| φ6.3 | M4265HD-050PM-1-NTD-050-1S | 19.1 | 7.9 | 21.4 | 50 |
| φ7.1 | M4265HD-100PM-1-NTD-100-1S | 20.2 | 8.1 | 23.2 | 63.3 |
| M4265HD-200PM-2-NTD-200-2S | |||||
| φ10.0 | M4265HD-200PM-1-NTD-200-1S | 30.2 | 12.5 | 33.2 | 128 |
| M4265HD-250PM-1-NTD-250-1S | |||||
| φ11.2 | M4265HD-300PM-2-NTD-300-2S | 34 | 14 | 37.5 | 160 |
| M4265HD-500PM-2-NTD-500-2S |
